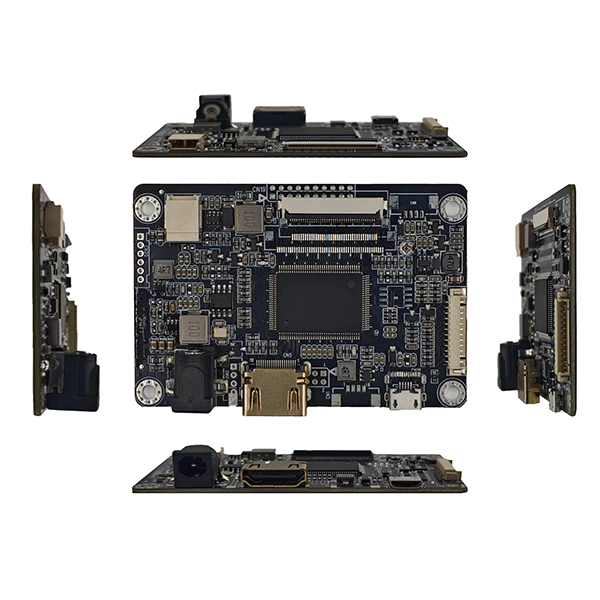

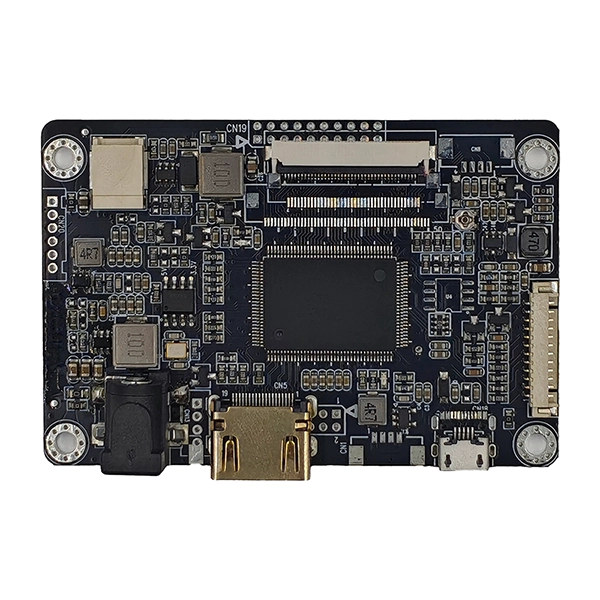

صنعتی آلات کے لیے ڈسپلے کنٹرولر کا انتخاب صرف ویڈیو سگنلز کو تبدیل کرنے سے زیادہ کی ضرورت ہے۔ طویل مدتی استحکام، مختلف LCD پینلز کے ساتھ مطابقت، لچکدار حسب ضرورت، اور قابل اعتماد تکنیکی معاونت بھی اتنی ہی اہم ہیں۔ SKY-TDMHDMI سے TTL انٹرفیس AD بورڈصنعتی TFT LCDs کے لیے قابل اعتماد ڈسپلے کنٹرول حل تلاش کرنے والے OEM مینوفیکچررز کے لیے خاص طور پر تیار کیا گیا ہے۔
صنعتی گریڈ کے فن تعمیر کے ارد گرد ڈیزائن کیا گیا، یہ کنٹرولر معیاری HDMI سگنلز کو TTL/RGB آؤٹ پٹ میں تبدیل کرتا ہے، جس سے جدید ایمبیڈڈ سسٹمز کو TFT LCD پینلز کی وسیع رینج چلانے کے قابل بناتا ہے۔ بورڈ مختلف TTL انٹرفیس کو سپورٹ کرتا ہے جس میں مختلف FPC کنفیگریشنز، ایڈجسٹ پینل سپلائی وولٹیجز، مربوط LED بیک لائٹ کنٹرول، اور حسب ضرورت ٹائمنگ پیرامیٹرز شامل ہیں، جو اسے معیاری اور حسب ضرورت LCD دونوں ماڈیولز کے لیے موزوں بناتے ہیں۔
کنزیومر ڈسپلے کنٹرولر بورڈز کے برعکس، یہ حل صنعتی ماحول کے مطالبے میں مسلسل آپریشن کے لیے بنایا گیا ہے۔ مستحکم پاور مینجمنٹ، آپٹمائزڈ سگنل انٹیگریٹی، اور احتیاط سے ڈیزائن کی گئی پی سی بی روٹنگ EMI کو کم کرتی ہے اور برقی طور پر شور والی ایپلی کیشنز میں بھی قابل اعتماد امیج ٹرانسمیشن کو یقینی بناتی ہے۔
سازوسامان کے مینوفیکچررز کے لیے، ترقی کی لچک بھی اتنی ہی اہم ہے۔ SKY-TDM فرم ویئر حسب ضرورت، ڈسپلے پیرامیٹر ٹیوننگ، کیبل ڈیزائن، کنیکٹر میں ترمیم، OSD حسب ضرورت، لوگو کنفیگریشن، اور کسٹمر کی ضروریات کے مطابق ڈسپلے آپٹیمائزیشن فراہم کرتا ہے۔ چاہے 5 انچ کا ہینڈ ہیلڈ ٹرمینل ہو یا بڑے صنعتی آپریٹر پینل، انجینئرز پروڈکٹ کی ترقی کو تیز کرتے ہوئے ہارڈ ویئر کے نئے ڈیزائن کو کم کر سکتے ہیں۔
صنعتی LCD سلوشنز میں SKY-TDM کے تجربے کی حمایت سے، صارفین کو پیداوار کے ذریعے پینل کے انتخاب سے جامع انجینئرنگ سپورٹ، مطابقت، طویل پروڈکٹ لائف سائیکل، اور صنعتی منصوبوں کے لیے مستحکم فراہمی کو یقینی بنایا جاتا ہے۔
- خالص صنعتی گریڈ استحکام:آپٹمائزڈ پاور منیجمنٹ اور اینٹی EMI سرکٹ ڈیزائن صنعتی ماحولیاتی مداخلت کے خلاف مزاحمت کرتے ہیں، 24/7 مسلسل مستحکم آپریشن کی حمایت کرتے ہیں بغیر اسکرین کی بگاڑ یا سگنل ڈراپ آؤٹ۔
- پلگ اینڈ پلے HDMI-TTL کنورژن:جدید HDMI سگنل کے ذرائع اور روایتی TTL/RGB TFT اسکرینوں کو پل کرتا ہے، جو مین اسٹریم انڈسٹریل کنٹرول ہوسٹس، ایمبیڈڈ سسٹمز، اور پی سی ڈیوائسز کے ساتھ ہم آہنگ ہے۔
- دوہری وولٹیج سایڈست ڈیزائن:آزادانہ طور پر سوئچ ایبل 3.3V/5V پینل آؤٹ پٹ وولٹیج، بغیر اضافی اڈاپٹر ماڈیولز کے مختلف TFT LCD پینل کی وضاحتوں کے مطابق۔
- انٹیگریٹڈ بیک لائٹ ڈرائیور:آن بورڈ پروفیشنل ایل ای ڈی بیک لائٹ کنٹرول سرکٹ برائٹنس ایڈجسٹمنٹ کو سپورٹ کرتا ہے، بیرونی بیک لائٹ ڈرائیو ماڈیولز کی ضرورت کو ختم کرتا ہے اور سسٹم کی وائرنگ کو آسان بناتا ہے۔
- الٹرا کومپیکٹ ایمبیڈڈ لے آؤٹ:چھوٹے پی سی بی کا ڈھانچہ خاص طور پر اسپیس لمیٹڈ ایمبیڈڈ آلات کے لیے ڈیزائن کیا گیا ہے، جس سے گاہک کے انکلوژرز میں زیادہ سے زیادہ جگہ کا استعمال ہوتا ہے۔
- مکمل حسب ضرورت لچک:خصوصی پراجیکٹ کی ضروریات کو پورا کرنے کے لیے پرسنلائزڈ فرم ویئر ٹیوننگ، بوٹ لوگو میں ترمیم، OSD مینو ایڈجسٹمنٹ، اور ڈسپلے پیرامیٹر کیلیبریشن کو سپورٹ کرتا ہے۔
یہ HDMI ٹو TTL انٹرفیس AD بورڈ وسیع پیمانے پر مختلف صنعتوں میں سرایت شدہ ڈسپلے منظرناموں میں استعمال ہوتا ہے جو کمپیکٹ فارم فیکٹرز اور اعلی وشوسنییتا کا مطالبہ کرتے ہیں۔ کلیدی درخواست کے علاقوں میں شامل ہیں:
- صنعتی HMI اور PLCs کے لیے کمپیکٹ کنٹرول پینل
- پورٹیبل طبی تشخیصی اور جانچ کے آلات
- بلڈنگ آٹومیشن اور سیکیورٹی مانیٹرنگ ڈسپلے ماڈیولز
- چھوٹے سمارٹ کنٹرول ڈیوائسز اور ہینڈ ہیلڈ صنعتی ٹرمینلز
بنیادی طور پر چھوٹے پیمانے کے آلات کے لیے ڈیزائن کیا گیا ہے، یہ HDMI-to-TTL ڈسپلے حل کے طور پر کام کرتا ہے۔
| فیچر | تفصیلات |
| ویڈیو ان پٹ | HDMI |
| LCD آؤٹ پٹ | TTL/RGB/LVDS |
| پینل وولٹیج | 3.3/5V |
| بیک لائٹ کنٹرول | انٹیگریٹڈ ایل ای ڈی ڈرائیور |
| بجلی کی فراہمی | وسیع DC ان پٹ 8～18V |
| او ایس ڈی | بیرونی کیپیڈ سپورٹڈ |
| فرم ویئر | مرضی کے مطابق |
| آپریٹنگ درجہ حرارت | -20 ° C سے 80 ° C |
| پن | سگنل | پن | سگنل |
| 1 | VCOM | 2 | ڈی وی سی سی |
| 3 | ڈی وی سی سی | 4 | این سی |
| 5 | ری سیٹ کریں۔ | 6 | اسٹینڈ بائی |
| 7 | جی این ڈی | 8 | R0- |
| 9 | R0+ | 10 | جی این ڈی |
| 11 | R1- | 12 | R1+ |
| 13 | جی این ڈی | 14 | R2- |
| 15 | R2+ | 16 | جی این ڈی |
| 17 | CLK- | 18 | CLK+ |
| 19 | جی این ڈی | 20 | R3- |
| 21 | R3+ | 22 | جی این ڈی |
| 23 | این سی | 24 | این سی |
| 25 | جی این ڈی | 26 | این سی |
| 27 | ڈیمو | 28 | DITHER |
| 29 | اے وی ڈی ڈی | 30 | جی این ڈی |
| 31 | ایل ای ڈی | 32 | ایل ای ڈی |
| 33 | ایل آر | 34 | یو ڈی |
| 35 | وی جی ایل | 36 | CABC1 |
| 37 | CANC0 | 38 | وی جی ایچ |
| 39 | LED+ | 40 | LED+ |
| پن | سگنل | پن | سگنل |
| 1 | LED+ | 2 | LED+ |
| 3 | ایل ای ڈی | 4 | ایل ای ڈی |
| 5 | جی این ڈی | 6 | VCOM |
| 7 | ڈی وی ڈی | 8 | موڈ |
| 9 | ڈی ای | 10 | VS |
| 11 | ایچ ایس | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | جی 7 |
| 21 | جی 6 | 22 | جی 5 |
| 23 | جی 4 | 24 | جی 3 |
| 25 | جی 2 | 26 | جی 1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | جی این ڈی |
| 37 | ڈی سی ایل کے | 38 | جی این ڈی |
| 39 | L/R | 40 | U/D |
| 41 | وی جی ایچ | 42 | وی جی ایل |
| 43 | اے وی ڈی ڈی | 44 | ری سیٹ کریں۔ |
| 45 | این سی | 46 | VCOM |
| 47 | ڈی آئی ٹی ایچ بی | 48 | جی این ڈی |
| 49 | این سی | 50 | این سی |
| پن | سگنل | پن | سگنل |
| 1 | VLED- | 2 | VLED+ |
| 3 | جی این ڈی | 4 | وی ڈی ڈی |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | جی 1 |
| 15 | جی 2 | 16 | جی 3 |
| 17 | جی 4 | 18 | جی 5 |
| 19 | جی 6 | 20 | جی 7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | جی این ڈی | 30 | ڈی سی ایل کے |
| 31 | ڈی آئی ایس پی | 32 | ایچ ایس |
| 33 | VS | 34 | ڈی ای |
| 35 | این سی | 36 | جی این ڈی |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| پن | سگنل | پن | سگنل |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | این سی |
| 5 | جی این ڈی | 6 | جی این ڈی |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | جی این ڈی | 14 | جی این ڈی |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | این سی | 20 | این سی |
| پن | سگنل |
| 1 | جی این ڈی |
| 2 | جی این ڈی |
| 3 | PWM/Vadj |
| 4 | آن/آف |
| 5 | +12V/5V |
| 6 | +12V/5V |
ہم صنعتی سازوسامان کے مینوفیکچررز کو ذاتی ڈسپلے انٹیگریشن چیلنجز کو حل کرنے کے لیے ٹارگٹڈ انجینئرنگ کسٹمائزیشن فراہم کرتے ہیں، ہارڈ ویئر سے سافٹ ویئر تک مکمل عمل کی تخصیص کی حمایت کرتے ہیں۔
- ڈسپلے پیرامیٹر حسب ضرورت:حسب ضرورت LCD ٹائمنگ پیرامیٹرز، ریزولیوشن موافقت، اور ڈسپلے فریم ریٹ آپٹیمائزیشن۔
- ذاتی نوعیت کا UI انٹرفیس:خصوصی بوٹ لوگو، سٹارٹ اپ اینیمیشنز، اور OSD (آن اسکرین ڈسپلے) مینو میں ترمیم۔
- پاور اور بیک لائٹ آپٹیمائزیشن:بیک لائٹ برائٹنس وکر ٹیوننگ اور پاور آن سیکوینس آپٹیمائزیشن۔
- انٹرفیس اور کیبل میچنگ:TTL/RGB سگنل کیبلز اور FPC کنیکٹرز کے لیے حسب ضرورت مماثلت۔
- خصوصی برانڈنگ اور سافٹ ویئر:پی سی بی سلک اسکرین لوگو پرنٹنگ، پرائیویٹ لیبل پیکیجنگ، اور خصوصی فرم ویئر ڈیولپمنٹ۔
- مکینیکل ساخت کی موافقت:مکینیکل ڈھانچہ موافقت اور اپنی مرضی کے مطابق بڑھتے ہوئے سوراخ کی پوزیشن۔
A: بورڈ TTL/RGB TFT LCD پینلز کی وسیع رینج کو سپورٹ کرتا ہے۔ ہماری انجینئرنگ ٹیم آپ کے مخصوص LCD ماڈل کی بنیاد پر فرم ویئر کو ترتیب دے سکتی ہے۔
A: ہاں۔ ہم اپنی مرضی کے مطابق فرم ویئر سروسز فراہم کرتے ہیں، جس میں ٹائمنگ پیرامیٹرز، ریزولوشن، بوٹ لوگو، ڈسپلے اورینٹیشن، اور OSD (آن اسکرین ڈسپلے) سیٹنگز شامل ہیں۔
A: ہاں۔ اس میں ایک مربوط LED بیک لائٹ ڈرائیور ہے، جو سسٹم کے انضمام کو نمایاں طور پر آسان بناتا ہے۔
A: بالکل۔ یہ خاص طور پر طویل مدتی صنعتی آپریشن کے لیے ڈیزائن کیا گیا ہے، جس میں مستحکم پاور مینجمنٹ اور قابل اعتماد سگنل ٹرانسمیشن شامل ہے۔
A: ہاں۔ ہم مختلف سائز اور ریزولوشنز کے TFT LCDs کے لیے فرم ویئر حسب ضرورت کی حمایت کرتے ہیں۔
A: ہاں۔ ہم صارفین کو HDMI کیبلز، LVDS کیبلز، FPC ربن، اور کسٹم وائرنگ ہارنیس فراہم کر سکتے ہیں۔
A: ہاں۔ ہم پرائیویٹ لیبلنگ، کسٹم پی سی بی سلک اسکرین مارکنگ، حسب ضرورت پیکیجنگ، اور خصوصی فرم ویئر خدمات پیش کرتے ہیں۔
A: یہ صنعتی آٹومیشن، طبی آلات، لیبارٹری کے آلات، نقل و حمل، ایمبیڈڈ سسٹمز، کیوسک اور سمارٹ کنٹرول ڈیوائسز میں بڑے پیمانے پر استعمال ہوتا ہے۔
