LVDS سے EDP کنورٹر بورڈ برائے صنعتی LCD ڈسپلے

بہت سے صنعتی آلات قابل اعتماد LVDS گرافکس کنٹرولرز استعمال کرتے رہتے ہیں، جبکہ نئے LCD پینل تیزی سے ایمبیڈڈ ڈسپلے پورٹ (ای ڈی پی) انٹرفیس کو اپناتے ہیں۔ پورے کنٹرول پلیٹ فارم کو تبدیل کرنا اکثر مہنگا اور وقت طلب ہوتا ہے۔ دیLVDS سے EDP کنورٹر بورڈ برائے صنعتی LCD ڈسپلےSKY-TDM سے معیاری LVDS ویڈیو سگنلز کو eDP آؤٹ پٹ میں تبدیل کر کے ایک موثر ہجرت کا حل فراہم کرتا ہے، جس سے OEM مینوفیکچررز اپنے موجودہ ہارڈویئر فن تعمیر کو دوبارہ ڈیزائن کیے بغیر جدید LCD پینلز کو مربوط کر سکتے ہیں۔

خاص طور پر صنعتی ایپلی کیشنز کے لیے ڈیزائن کیا گیا، یہ کمپیکٹ کنورٹر بورڈ مستحکم سگنل ٹرانسمیشن، بہترین مطابقت، اور آٹومیشن آلات، طبی آلات، نقل و حمل کے نظام، ایمبیڈڈ کمپیوٹرز، اور ذہین ٹرمینلز کے لیے طویل مدتی اعتبار فراہم کرتا ہے۔

اپنے کنٹرولر کو تبدیل کیے بغیر موجودہ ہارڈ ویئر کو جدید بنائیں

بہت سی صنعتی مصنوعات 10-15 سال تک سروس میں رہتی ہیں، جبکہ LCD ٹیکنالوجی بہت تیزی سے تیار ہوتی ہے۔ چونکہ LVDS پینلز کم دستیاب ہوتے ہیں اور eDP ڈسپلے انڈسٹری کا معیار بن جاتا ہے، مینوفیکچررز کو بڑھتے ہوئے سورسنگ چیلنجز کا سامنا کرنا پڑتا ہے۔

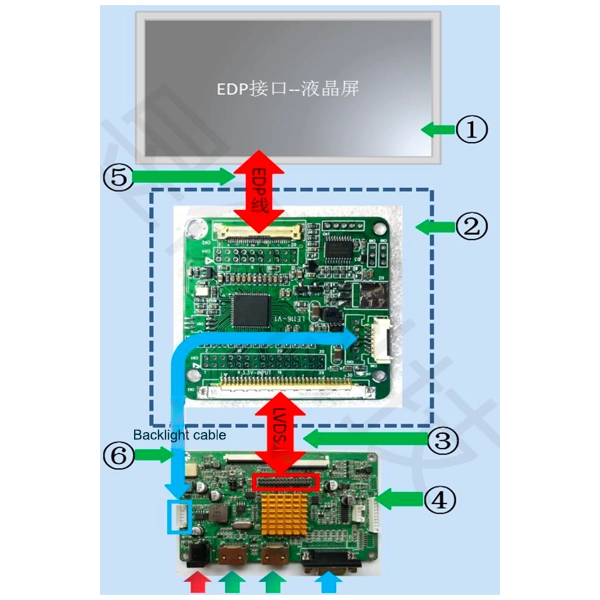

مکمل ایمبیڈڈ پلیٹ فارم کو دوبارہ ڈیزائن کرنے کے بجائے، SKY-TDM کا کنورٹر بورڈ آپ کے موجودہ LVDS کنٹرولر اور جدید ترین eDP LCD ماڈیولز کے درمیان ایک ذہین انٹرفیس پل کا کام کرتا ہے۔

یہ نقطہ نظر انجینئرنگ کے اخراجات کو نمایاں طور پر کم کرتا ہے، ترقی کے چکروں کو مختصر کرتا ہے، اور آپ کی موجودہ ہارڈویئر سرمایہ کاری کی حفاظت کرتا ہے۔

چاہے صنعتی آلات کو اپ گریڈ کرنا ہو یا موجودہ پروسیسر پلیٹ فارم کے ارد گرد ایک نئی مصنوعات کو ڈیزائن کرنا، یہ کنورٹر بورڈ ایک قابل اعتماد اور قابل توسیع ڈسپلے حل فراہم کرتا ہے۔

صنعتی اعتبار کے لیے بنایا گیا ہے۔

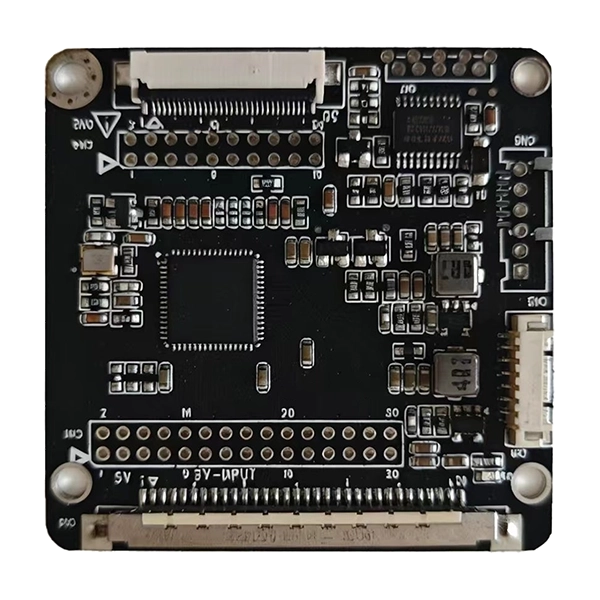

صنعتی ماحول کنورٹر بورڈ سے سادہ سگنل کی تبدیلی سے کہیں زیادہ مانگتا ہے۔ قابل بھروسہ طویل مدتی آپریشن کو یقینی بنانے کے لیے، ہر کنورٹر بورڈ صنعتی درجے کے الیکٹرانک اجزاء کے ساتھ بنایا گیا ہے اور اس میں ایک بہترین پی سی بی (پرنٹڈ سرکٹ بورڈ) لے آؤٹ ہے۔

انجینئرنگ کی جھلکیاں:

- مستحکم LVDS تفریق سگنل کا استقبال

- تیز رفتار ای ڈی پی سگنل آؤٹ پٹ ٹرانسمیشن

- آپٹمائزڈ مائبادا ملاپ

- کم EMI (برقی مقناطیسی مداخلت) ڈیزائن

- قابل اعتماد طاقت کی ترتیب

- صنعتی درجہ حرارت کی درجہ بندی والے اجزاء

- کمپیکٹ پی سی بی ڈیزائن (صرف 50 × 50 ملی میٹر کی پیمائش)

- کم بجلی کی کھپت

- بہترین طویل مدتی استحکام

یہ خصوصیات مسلسل آپریشن کے دوران تصویر کے اعلی معیار کو برقرار رکھنے میں مدد کرتی ہیں جبکہ اسکرین فلکر، سگنل کی کمی، یا ہم آہنگی کی اسامانیتاوں جیسے مسائل کو کم کرتی ہیں۔

لچکدار LCD مطابقت

مختلف LCD مینوفیکچررز کے پاس اکثر اوقات کے پیرامیٹرز، کنیکٹر پن آؤٹ، اور ابتداء کی ضروریات مختلف ہوتی ہیں۔ صرف طے شدہ معیاری حل پیش کرنے کے بجائے، ہم اپنی مرضی کے مطابق LCD مطابقت کے لیے پیشہ ورانہ انجینئرنگ سپورٹ فراہم کرنے کے لیے صارفین کے ساتھ مل کر کام کرتے ہیں۔

معاون حسب ضرورت خدمات میں شامل ہیں: ریزولوشن کنفیگریشن، LCD ٹائمنگ آپٹیمائزیشن، ای ڈی پی پینل پیرامیٹر ایڈجسٹمنٹ، ای ڈی آئی ڈی (توسیع شدہ ڈسپلے آئیڈینٹیفکیشن ڈیٹا) پروگرامنگ، فرم ویئر کسٹمائزیشن، بیک لائٹ کنٹرول آپٹیمائزیشن، کنیکٹر موافقت، کیبل حسب ضرورت، اور مکینیکل انضمام کی مدد۔

لچک کی یہ اعلیٰ سطح OEM صارفین کو مختلف پینل مینوفیکچررز سے کم سے کم ہارڈ ویئر کے نئے ڈیزائن کے اخراجات کے ساتھ آسانی سے ڈسپلے کو ضم کرنے کی اجازت دیتی ہے۔

عام درخواست کے منظرنامے۔

LVDS سے EDP کنورٹر بورڈ برائے صنعتی LCD ڈسپلے کو وسیع پیمانے پر مختلف شعبوں میں مربوط کیا گیا ہے، بشمول: صنعتی آٹومیشن HMIs، CNC مشین انٹرفیس، ایمبیڈڈ صنعتی PCs، طبی تشخیصی آلات، لیبارٹری کے آلات، ریلوے کنٹرول سسٹم، ڈیجیٹل اشارے کنٹرولرز، سیلف سروس کیوسک، سمارٹ ویژن مینوفیکچرنگ سسٹم، صنعتی سازوسامان اور نقل و حمل کا نظام۔ پورٹیبل ٹیسٹ کا سامان.

اس کا کمپیکٹ فوٹ پرنٹ اسے خاص طور پر ان ایپلی کیشنز کے لیے موزوں بناتا ہے جہاں انسٹالیشن کی جگہ محدود ہو۔

تکنیکی وضاحتیں

FI-XB30S LVDS ان پٹ انٹرفیس

JST 2x15 پن LVDS ان پٹ انٹرفیس

FFC-30Pin-0.5mm پچ eDP آؤٹ پٹ انٹرفیس

JST 2x10 پن ای ڈی پی آؤٹ پٹ انٹرفیس

CVILUX 6-Pin 2.0mm بیک لائٹ انٹرفیس

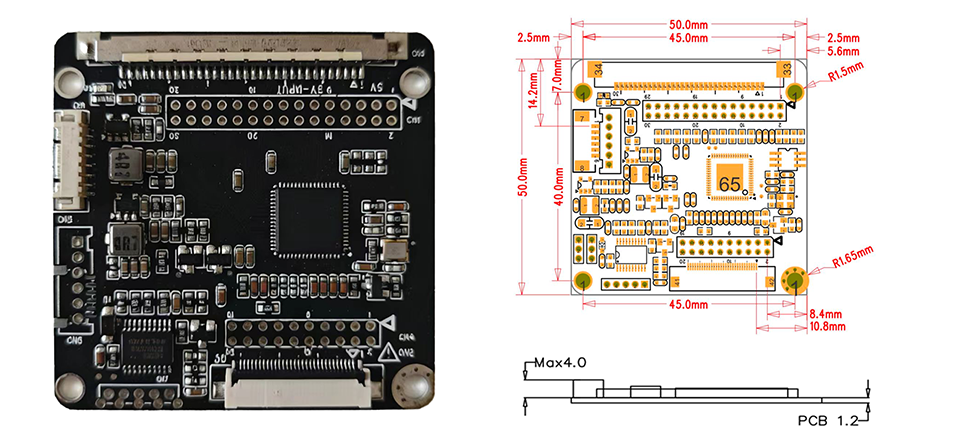

طول و عرض

LVDS سے eDP LCD پینلز میں کیوں اپ گریڈ کریں؟

ڈسپلے انڈسٹری ایل وی ڈی ایس سے ای ڈی پی (ایمبیڈڈ ڈسپلے پورٹ) انٹرفیس میں مستقل طور پر منتقل ہو رہی ہے۔ یہاں کیوں OEM مینوفیکچررز سوئچ کر رہے ہیں:

اعلی بینڈوتھ:eDP LVDS کے مقابلے میں اعلی ریزولوشنز اور ریفریش ریٹ کو سپورٹ کرتا ہے، 4K اور ہائی فریم ریٹ ڈسپلے کو فعال کرتا ہے جنہیں LVDS ہینڈل نہیں کر سکتا۔

کم کیبلز:eDP LVDS کے مقابلے میں کم سگنل لائنوں کا استعمال کرتا ہے، اندرونی کیبل روٹنگ کی پیچیدگی کو کم کرتا ہے اور EMI کارکردگی کو بہتر بناتا ہے۔

کم بجلی کی کھپت:eDP کم وولٹیج پر کام کرتا ہے اور اس میں بجلی کی بچت کی خصوصیات شامل ہیں، جو اسے بیٹری سے چلنے والے اور توانائی کے موثر آلات کے لیے مثالی بناتی ہے۔

بہتر تصویری معیار:eDP اعلی رنگ کی گہرائیوں اور اعلی درجے کی تصویری پروسیسنگ خصوصیات جیسے پینل سیلف ریفریش اور متغیر ریفریش ریٹ کی حمایت کرتا ہے۔

مستقبل کے پینل کی دستیابی:LCD مینوفیکچررز eDP کے حق میں LVDS پینلز کو تیزی سے ختم کر رہے ہیں۔ اپ گریڈنگ اب بند شدہ LVDS ماڈلز پر انحصار کیے بغیر طویل مدتی پینل کی فراہمی کو یقینی بناتی ہے۔

آسان انضمام:eDP معیاری کنیکٹرز اور آسان کیبلنگ کا استعمال کرتا ہے، جس سے اسمبلی کا وقت کم ہوتا ہے اور کنکشن کی ممکنہ خرابی ہوتی ہے۔

صنعتی سازوسامان کے مینوفیکچررز کے لیے، ہمارے کنورٹر بورڈ کے ذریعے eDP پینلز پر منتقل ہونا موجودہ کنٹرولرز کو تبدیل کیے بغیر جدید ڈسپلے ٹیکنالوجی کے لیے ایک عملی راستہ فراہم کرتا ہے۔

نقل مکانی کے عمومی منظرنامے۔

منظر نامہ 1: ای ڈی پی پینل اپ گریڈ کے ساتھ میراثی کنٹرولر

آپ کا موجودہ کنٹرولر بالکل ٹھیک کام کرتا ہے لیکن صرف LVDS کو آؤٹ پٹ کرتا ہے۔ اصل LVDS پینل بند کر دیا گیا ہے، اور صرف eDP متبادل دستیاب ہیں۔ LVDS کنٹرولر اور نئے eDP پینل کے درمیان ہمارا کنورٹر بورڈ انسٹال کریں --- مین کنٹرولر میں کسی فرم ویئر کی تبدیلی کی ضرورت نہیں ہے۔

منظر نامہ 2: موجودہ پروسیسر پلیٹ فارم کے ساتھ نئی مصنوعات کی ترقی

آپ کا پروسیسر پلیٹ فارم LVDS آؤٹ پٹ کو سپورٹ کرتا ہے، لیکن آپ کی نئی پروڈکٹ کے لیے مثالی LCD پینل eDP استعمال کرتا ہے۔ پورے مین بورڈ کو دوبارہ ڈیزائن کرنے کے بجائے، ہمارے کنورٹر بورڈ کا استعمال کریں تاکہ انٹرفیس کے فرق کو پُر کریں اور ٹائم ٹو مارکیٹ کو تیز کریں۔

منظر نامہ 3: ملٹی سورس پینل پروکیورمنٹ

سپلائی چین کے خطرے کو کم کرنے کے لیے، آپ کو ایک سے زیادہ LCD پینل سپلائرز کو اہل بنانا ہوگا --- کچھ LVDS کی پیشکش کرتے ہیں، دوسرے eDP۔ ہمارے کنورٹر بورڈ کے ساتھ، آپ انٹرفیس پینل میں سے کسی ایک کو لچکدار طریقے سے سورس کرتے ہوئے ایک کنٹرولر آؤٹ پٹ (LVDS) کو معیاری بنا سکتے ہیں۔

منظر نامہ 4: تعینات آلات کا فیلڈ اپ گریڈ

آپ کے نصب کردہ آلات کی بنیاد LVDS پینلز کا استعمال کرتی ہے جن کا ذریعہ بنانا مشکل ہوتا جا رہا ہے۔ ہمارا کنورٹر بورڈ سروس ٹیموں کو فیلڈ مینٹیننس کے دوران ناکام LVDS پینلز کو دستیاب ای ڈی پی پینلز سے تبدیل کرنے کی اجازت دیتا ہے، اور مہنگے کنٹرولر اپ گریڈ کے بغیر سامان کی زندگی کو بڑھاتا ہے۔

امریکہ کیوں منتخب کریں؟

صحیح سپلائر کا انتخاب اتنا ہی اہم ہے جتنا کہ صحیح ہارڈ ویئر کا انتخاب کرنا۔ ڈسٹری بیوٹرز کے برعکس جو صرف معیاری بورڈ بھیجتے ہیں، SKY-TDM آپ کے پورے پروجیکٹ میں مکمل انجینئرنگ تعاون فراہم کرتا ہے۔

ہمارے بنیادی فوائد

- پروفیشنل ٹچ ڈسپلے مینوفیکچرر

- صنعتی ڈسپلے انٹیگریشن میں وسیع تجربہ

- اپنی مرضی کے مطابق فرم ویئر کی ترقی

- کسٹم کیبل ڈیزائن سروسز

- LCD مطابقت کی جانچ

- ISO 9001کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن

- آئی ایس او 13485میڈیکل ڈیوائس کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن

- آئی اے ٹی ایف 16949آٹوموٹو کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن

- ریپڈ پروٹو ٹائپنگ

- مستحکم طویل مدتی سپلائی

- پیداوار سے پہلے اور بعد میں جامع تکنیکی مدد

ہماری انجینئرنگ ٹیم ترقی کے خطرات کو کم کرنے اور پروڈکٹ ٹائم ٹو مارکیٹ کو تیز کرنے کے لیے OEM صارفین کے ساتھ مل کر کام کرتی ہے۔

اکثر پوچھے گئے سوالات

Q1: کیا LVDS سے EDP کنورٹر بورڈ برائے صنعتی LCD ڈسپلے کسی بھی eDP LCD پینل کو سپورٹ کر سکتا ہے؟

A: زیادہ تر صنعتی eDP LCDs کو فرم ویئر کنفیگریشن کے بعد سپورٹ کیا جا سکتا ہے۔ ہم مطابقت کی تشخیص کے لیے آپ کا LCD ماڈل نمبر فراہم کرنے کی تجویز کرتے ہیں۔

Q2: کیا فرم ویئر حسب ضرورت دستیاب ہے؟

A: ہاں۔ ٹائمنگ پیرامیٹرز، ریزولوشن، ای ڈی آئی ڈی کی معلومات، اور ابتدائی ترتیب سب کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

Q3: کیا آپ مماثل کیبلز فراہم کر سکتے ہیں؟

A: بالکل۔ ہم اپنی مرضی کے مطابق LVDS کیبلز، eDP کیبلز، FFC/FPC کیبلز، اور مکمل وائرنگ ہارنیسز تیار کرتے ہیں۔

Q4: کیا آپ متروک LVDS ڈسپلے سے ہجرت کرنے میں مدد کر سکتے ہیں؟

A: ہاں۔ یہ اس کنورٹر بورڈ کے لیے سب سے عام ایپلی کیشنز میں سے ایک ہے۔ ہم ہم آہنگ متبادل LCDs کی سفارش کر سکتے ہیں اور اس کے مطابق کنورٹر کو ترتیب دے سکتے ہیں۔

Q5: کیا کنورٹر مسلسل صنعتی آپریشن کے لیے موزوں ہے؟

A: ہاں۔ بورڈ کو صنعتی درجے کے اجزاء کا استعمال کرتے ہوئے ڈیزائن کیا گیا ہے جس کا مقصد طویل مدتی، مسلسل کام کرنا ہے۔

Q6: کیا آپ چھوٹے پروٹو ٹائپ آرڈرز کی حمایت کرتے ہیں؟

A: ہاں۔ بڑے پیمانے پر پیداوار سے پہلے انجینئرنگ کے نمونے دستیاب ہیں۔

Q7: مصنوعات کی دستیابی کب تک ہے؟

A: صنعتی منصوبوں کو اکثر مصنوعات کی طویل زندگی کے چکر کی ضرورت ہوتی ہے۔ ہم OEM صارفین کے لیے طویل مدتی سپلائی اور لائف سائیکل مینجمنٹ کی حمایت کرتے ہیں۔

Q8: کیا بورڈ سنگل چینل اور ڈوئل چینل LVDS ان پٹ دونوں کو سپورٹ کرتا ہے؟

A: ہاں۔ بورڈ سنگل چینل (1-لین) اور دوہری چینل (2-لین) LVDS ان پٹ کنفیگریشن دونوں کو سپورٹ کرتا ہے۔ آپ کے مخصوص کنٹرولر اور پینل کی ضروریات کی بنیاد پر فرم ویئر کی تخصیص کے دوران مناسب ترتیب ترتیب دی جاتی ہے۔

Q9: اس کنورٹر بورڈ کے ذریعہ تعاون یافتہ زیادہ سے زیادہ ریزولوشن کیا ہے؟

A: بورڈ تک کی قراردادوں کی حمایت کرتا ہے۔1920×1080 @ 60Hzسنگل چینل LVDS ان پٹ کے لیے اور اس تک2560×1440 @ 60Hzڈبل چینل LVDS ان پٹ کے لیے، پینل کی وضاحتیں اور کیبل کے معیار پر منحصر ہے۔ اعلی ریزولیوشن پینلز کے لیے، مطابقت کی جانچ کے لیے براہ کرم ہماری انجینئرنگ ٹیم سے رابطہ کریں۔
