HDMI اور VGA اور DVI سے LVDS صنعتی LCD کنٹرولر بورڈ

بہت سے صنعتی ڈسپلے پروجیکٹوں کو معیاری PC ویڈیو آؤٹ پٹس---HDMI، VGA، یا DVI---LVDS سگنلز میں تبدیل کرنے کی ضرورت ہوتی ہے جو صنعتی TFT LCD پینل چلاتے ہیں۔ جب کہ ملٹی انٹرفیس بورڈز DP، Type-C، اور eDP کو سپورٹ کرتے ہیں، زیادہ تر فیکٹری آلات (PLCs، صنعتی PCs، اور Legacy Controllers) اب بھی HDMI، VGA، یا DVI کو بنیادی آؤٹ پٹ کے طور پر استعمال کرتے ہیں۔

SKY-TDMHDMI اور VGA اور DVI سے LVDS صنعتی LCD کنٹرولر بورڈاس مخصوص ضرورت کو حل کرتا ہے۔ یہ صنعتی کمپیوٹرز پر پائے جانے والے تین سب سے عام ویڈیو ذرائع کو قبول کرتا ہے اور DP-to-HDMI اڈاپٹر یا Type-C کنورژن کیبلز کی ضرورت کے بغیر LVDS پینل چلاتا ہے --- لاگت کو بچاتا ہے اور سگنل چین میں ممکنہ ناکامی پوائنٹس کو کم کرتا ہے۔

ہم نے یہ بورڈ HMI پینل اپ گریڈ، CNC مشین ڈسپلے کی تبدیلی، اور میڈیکل کارٹ ڈسپلے انٹیگریشن کے لیے سازوسامان کے مینوفیکچررز کو فراہم کیا ہے جہاں معیاری ویڈیو آؤٹ پٹ کو LVDS صنعتی پینلز سے منسلک کرنے کی ضرورت ہے۔ پہلے سے ہی HDMI، VGA، یا DVI ذرائع اور LVDS پینل استعمال کرنے والے صارفین کے لیے، یہ بورڈ غیر استعمال شدہ DP، Type-C، یا eDP خصوصیات کی ادائیگی کے بغیر ایک سیدھا سادا حل فراہم کرتا ہے۔

کلیدی خصوصیات

1. صنعتی پی سی کے لیے تین معیاری ان پٹ

- HDMI جدید صنعتی پی سی اور ایمبیڈڈ سسٹم کو سپورٹ کرتا ہے۔

- VGA لیگیسی کنٹرولرز اور پرانے ہارڈ ویئر سے جڑتا ہے۔

- DVI صنعتی ورک سٹیشنوں کے لیے ڈیجیٹل سگنل کا راستہ فراہم کرتا ہے۔

- کوئی DP یا Type-C سپورٹ کا مطلب معیاری ایپلی کیشنز کے لیے کم قیمت نہیں ہے۔

2. LVDS پینل ڈرائیونگ آپٹمائزڈ

- تک سنگل/دوہری چینل LVDS آؤٹ پٹ کو سپورٹ کرتا ہے۔1920×1080 @ 60Hz

- 6 بٹ، 8 بٹ اور 10 بٹ LVDS پینلز کے ساتھ ہم آہنگ

- مختلف LCD ماڈلز کے لیے پینل وولٹیج قابل انتخاب (3.3V/5V/12V)

- پینل کی مخصوص ضروریات کے لیے ایڈجسٹ ٹائمنگ پیرامیٹرز

3. صنعتی-گریڈ سگنل کی سالمیت

- کم EMI ڈیزائن قریبی آلات میں مداخلت کو کم کرتا ہے۔

- 12V یا 24V صنعتی پاور سسٹم کے لیے وسیع DC ان پٹ (8-25V)

- PWM چمک کنٹرول کے ساتھ مربوط بیک لائٹ ڈرائیور

- فیکٹری پاور کے اتار چڑھاو کے تحت مستحکم امیج آؤٹ پٹ

4. OEMs کے لیے آسان انٹیگریشن

- معیاری JST 2x15 LVDS آؤٹ پٹ کنیکٹر عام پینل کیبلز سے میل کھاتا ہے۔

- کمپیکٹ پی سی بی کا سائز زیادہ تر صنعتی ڈسپلے انکلوژرز میں فٹ بیٹھتا ہے۔

- سنگل بورڈ حل بیرونی کنورٹر بکس کو ختم کرتا ہے۔

- کثیر سالہ سامان کی پیداوار کے لیے طویل مدتی لائف سائیکل کی فراہمی

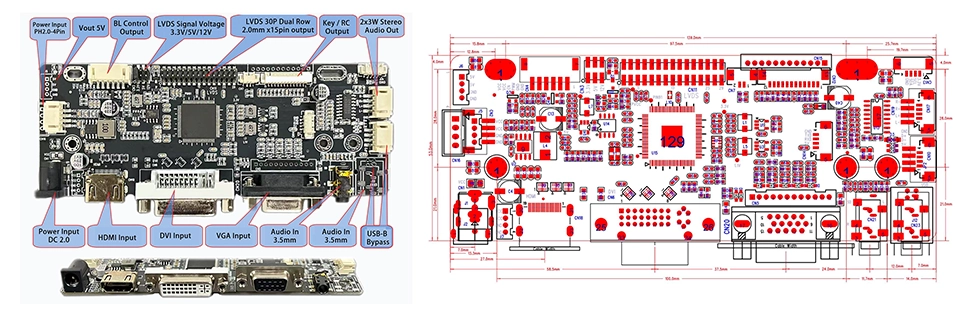

انٹرفیس اور طول و عرض

JST 2x15 پن LVDS آؤٹ پٹ انٹرفیس

6-پن 2.0 ملی میٹر بیک لائٹ انٹرفیس

عام ایپلی کیشنز

ہمارے HDMI اور VGA اور DVI سے LVDS انڈسٹریل LCD کنٹرولر بورڈ بنیادی طور پر صنعتی ایپلی کیشنز کے لیے بنائے گئے ہیں، جو غیر معمولی استحکام کی پیشکش کرتے ہیں۔ یہ مختلف صنعتوں میں وسیع پیمانے پر استعمال ہوتے ہیں، بشمول صنعتی آٹومیشن HMI پینلز، CNC مشین آپریٹر ٹرمینلز، طبی تشخیصی اور مریض کی نگرانی کا سامان، صنعتی پینل پی سی اور ایمبیڈڈ کنٹرولرز، اوپن فریم ٹچ مانیٹر، سیلف سروس کیوسک اور انٹرایکٹو ٹرمینلز، ریٹیل POS سسٹم، آن بورڈ ٹرانسپورٹیشن مار پروڈکشن آلات ڈسپلے، اور فیکٹری۔

یہ بورڈ بمقابلہ ملٹی انٹرفیس بورڈ کب منتخب کریں۔

کون سا کنٹرولر بورڈ آپ کے پروجیکٹ میں فٹ بیٹھتا ہے؟

SKY-TDM دو صنعتی LCD کنٹرولر بورڈ پیش کرتا ہے۔ یہاں انتخاب کرنے کا طریقہ ہے:

اس بورڈ کا انتخاب کریں (HDMI/VGA/DVI سے LVDS) اگر:

- آپ کے ویڈیو کے ذرائع صرف HDMI، VGA، یا DVI ہیں (کوئی DP/Type-C کی ضرورت نہیں)

- آپ کا LCD پینل LVDS انٹرفیس استعمال کرتا ہے (کوئی ای ڈی پی پینل نہیں)

- آپ کو معیاری صنعتی ایپلی کیشنز کے لیے لاگت کے لحاظ سے بہتر حل کی ضرورت ہے۔

- آپ DP Alt Mode، Type-C، یا eDP خصوصیات کی ادائیگی سے بچنا چاہتے ہیں۔

- آپ پہلے سے ہی HDMI/VGA/DVI آؤٹ پٹ والے موجودہ آلات کو اپ گریڈ کر رہے ہیں۔

ملٹی انٹرفیس بورڈ (HDMI/DP/VGA/Type-C سے LVDS/eDP) کا انتخاب کریں اگر:

- آپ کے سسٹم میں DisplayPort یا USB Type-C ویڈیو ذرائع شامل ہیں۔

- آپ کو ای ڈی پی پینل سپورٹ کی ضرورت ہے۔

- آپ متعدد ویڈیو ان پٹ ضروریات کے ساتھ ایک نیا پلیٹ فارم تیار کر رہے ہیں۔

- آپ کی درخواست کو 4K ریزولوشن سپورٹ درکار ہے۔

- آپ کو مستقبل کے ثبوت کے لیے زیادہ سے زیادہ انٹرفیس لچک کی ضرورت ہے۔

معیاری PC آؤٹ پٹس اور LVDS پینلز کے ساتھ زیادہ تر صنعتی آٹومیشن، میڈیکل اور کیوسک ایپلی کیشنز کے لیے، یہ بورڈ فعالیت اور لاگت کا بہترین توازن فراہم کرتا ہے۔

SKY-TDM کیوں منتخب کریں۔

✔ صنعتی گریڈ کی وشوسنییتا

سخت صنعتی ماحول میں مستحکم، طویل مدتی آپریشن کو یقینی بنانے کے لیے پریمیم الیکٹرانک اجزاء کے ساتھ بنایا گیا ہے۔

✔ ون اسٹاپ ڈسپلے ایکو سسٹم

ہم LCD پینلز، ٹچ اسکرینز، کنٹرولر بورڈز، آپٹیکل بانڈنگ، اور کسٹم ڈسپلے کیبلز فراہم کرتے ہیں، جو آپ کی پوری ڈسپلے اسمبلی کے لیے سنگل سورس پروکیورمنٹ کو فعال کرتے ہیں۔

✔ جامع OEM اور ODM حسب ضرورت

ہماری ٹیم آپ کی حسب ضرورت ضروریات کی مکمل حمایت کرتی ہے۔ ہم آپ کی مخصوص ضروریات کے مطابق پروڈکٹ کی جسمانی شکل، انٹرفیس، سگنل کیبلز، اور پاور ان پٹ/آؤٹ پٹ کو تیار کر سکتے ہیں۔

✔ طویل مدتی مستحکم فراہمی

مواد کے سخت بل (BOM) کا انتظام اچانک اجزاء کے متروک ہونے کو روکتا ہے، جو صنعتی آلات کے لیے بہت اہم ہے جن کو کئی سال کی پیداواری مدد کی ضرورت ہوتی ہے۔

✔ سرشار انجینئرنگ سپورٹ

ہماری ٹیم آپ کے ساتھ پروٹو ٹائپ کی توثیق کے مرحلے سے لے کر بڑے پیمانے پر پیداوار تک، جانچ کے مسائل کو مسلسل ٹریک کرے گی اور تکنیکی حل فراہم کرے گی۔

کوالٹی اشورینس

ہمارے تمام HDMI اور VGA اور DVI سے LVDS انڈسٹریل LCD کنٹرولر بورڈ معیاری معائنہ کے عمل اور سخت جانچ کے طریقہ کار کے جامع سوٹ سے گزرتے ہیں۔ ہم 100% مکمل فنکشنل تصدیق، سگنل کی سالمیت اور آؤٹ پٹ استحکام کی جانچ، مسلسل برن ان ٹیسٹنگ (درخواست پر دستیاب)، پاور سپلائی استحکام سائیکلنگ ٹیسٹ، اور مکمل انٹرفیس کمیونیکیشن کی تصدیق کرتے ہیں۔ یہ اقدامات شپمنٹ سے پہلے ہر پروڈکٹ کے قابل استعمال اور سالمیت کو یقینی بناتے ہیں۔ ہماری سخت معیار کی اسکریننگ اختتامی صارف کی ایپلی کیشنز میں صنعتی آلات OEMs کے لیے فیلڈ میں ناکامی کے خطرے کو کم کرتی ہے۔

اکثر پوچھے گئے سوالات

Q1: اس بورڈ اور SKY-TDM کے ملٹی انٹرفیس بورڈ میں بنیادی فرق کیا ہے؟

A: یہ بورڈ LVDS آؤٹ پٹ کے ساتھ HDMI، VGA، اور DVI ان پٹ پر فوکس کرتا ہے---صنعتی پی سی اور لیگیسی کنٹرولرز پر پائے جانے والے تین سب سے عام انٹرفیس۔ یہ معیاری ایپلی کیشنز کے لیے لاگت کے لحاظ سے بہتر حل پیش کرتا ہے جہاں DP، Type-C، اور eDP کی ضرورت نہیں ہے۔

Q2: کیا یہ بورڈ 1920×1080 سے زیادہ ریزولوشنز کو سپورٹ کر سکتا ہے؟

A: یہ بورڈ صنعتی LVDS پینلز تک کے لیے موزوں ہے۔1920×1080 @ 60Hz. eDP پینلز کے ساتھ 4K یا اس سے زیادہ ریزولیوشن ایپلی کیشنز کے لیے، ہم اپنے ملٹی انٹرفیس بورڈ کی تجویز کرتے ہیں جو eDP آؤٹ پٹس کو سپورٹ کرتا ہے۔

Q3: کیا میں اس بورڈ کو 12V اور 24V دونوں پاور سپلائیز کے ساتھ استعمال کر سکتا ہوں؟

A: ہاں۔ بورڈ وسیع ڈی سی ان پٹ رینج کی حمایت کرتا ہے۔8V سے 25Vاسے 12V اور 24V دونوں صنعتی پاور سسٹمز کے ساتھ ہم آہنگ بناتا ہے جو عام طور پر فیکٹری آٹومیشن اور طبی آلات میں پائے جاتے ہیں۔

Q4: میں کیسے جان سکتا ہوں کہ میرا LCD پینل مطابقت رکھتا ہے؟

A: براہ کرم اپنا LCD پینل ماڈل نمبر فراہم کریں۔ ہماری انجینئرنگ ٹیم LVDS پن میپنگ، پینل وولٹیج، ٹائمنگ پیرامیٹرز، اور ریزولوشن کی مطابقت کی تصدیق کرے گی۔ ہم مماثل LVDS کیبلز بھی فراہم کر سکتے ہیں۔

Q5: کیا یہ بورڈ مزاحمتی اور capacitive ٹچ اسکرینوں کے ساتھ مطابقت رکھتا ہے؟

A: ہاں۔ ہم USB، I²C، یا UART کے ذریعے PCAP اور مزاحمتی ٹچ اسکرین دونوں کے لیے ٹچ انٹرفیس انضمام کی حمایت کرتے ہیں۔ بورڈ کو مکمل ڈسپلے حل کے حصے کے طور پر آپ کے ٹچ کنٹرولر کے ساتھ جوڑا جا سکتا ہے۔

Q6: HDMI اور VGA اور DVI سے LVDS انڈسٹریل LCD کنٹرولر بورڈ کے لیے مخصوص لائف سائیکل کیا ہے؟

A: یہ بورڈ صنعتی آلات کے لیے طویل المدتی اجزاء کی فراہمی کے ساتھ ڈیزائن کیا گیا ہے جس کے لیے 8-15 سال کی پیداواری معاونت درکار ہے۔ اچانک اجزاء کے متروک ہونے سے بچنے کے لیے ہم سخت BOM کنٹرول برقرار رکھتے ہیں۔

Q7: کیا آپ پینل سے مماثل فرم ویئر فراہم کرتے ہیں؟

A: ہاں۔ ہم آپ کے مخصوص LCD پینل ٹائمنگ، ریزولوشن، اور آپریٹنگ پیرامیٹرز کے لیے فرم ویئر کو اپنی مرضی کے مطابق بناتے ہیں۔ یہ آپ کے ڈسپلے پینل کے ساتھ پلگ اینڈ پلے انضمام کو یقینی بناتا ہے۔

ہم سے رابطہ کریں۔

کیا آپ اپنے ایمبیڈڈ ڈسپلے پروجیکٹ کے لیے قابل بھروسہ صنعتی LCD کنٹرولر بورڈز سورس کر رہے ہیں؟

چاہے آپ کو معیاری HDMI/VGA/DVI سے LVDS ڈرائیور بورڈز کی ضرورت ہو یا مکمل طور پر اپنی مرضی کے مطابق ڈسپلے اسمبلیوں کی ضرورت ہو، SKY-TDM کی انجینئرنگ ٹیم آپ کے پروجیکٹ کو بڑے پیمانے پر مینوفیکچرنگ کے ذریعے ابتدائی تصور سے سپورٹ کرتی ہے۔

براہ کرم اپنی انکوائری کے اندر درج ذیل تفصیلات فراہم کریں:

• عین مطابق LCD پینل ماڈل نمبر

• ڈسپلے سائز اور مقامی ریزولوشن

• مطلوبہ ویڈیو ان پٹ انٹرفیس

• آپریٹنگ وولٹیج کی وضاحتیں

• ٹچ اسکرین کی قسم (اگر قابل اطلاق ہو)

• ٹارگٹ ایپلیکیشن اور آپریٹنگ ماحول

• تخمینی سالانہ آرڈر کی مقدار

• تفصیلی حسب ضرورت ضروریات

ہمارے انجینئرز آپ کی تصریحات کا جائزہ لیں گے، مماثل ہارڈ ویئر کی سفارشات، تکنیکی ڈرائنگ اور مسابقتی کوٹیشن 24 گھنٹوں کے اندر فراہم کریں گے۔
