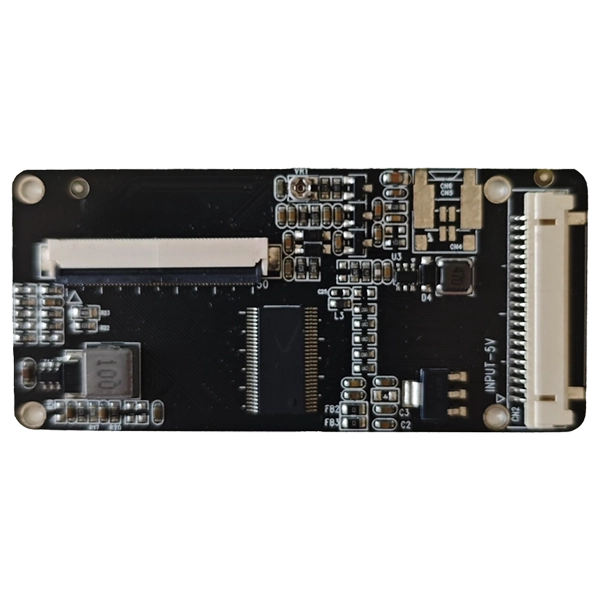

LVDS سے TTL سگنل کنورژن بورڈ

جیسے جیسے صنعتی LCD پینل تیار ہوتے رہتے ہیں، بہت سے ایمبیڈڈ سسٹمز کو مختلف ڈسپلے انٹرفیس کے درمیان قابل اعتماد سگنل کی تبدیلی کی ضرورت ہوتی ہے۔ SKY-TDM'sLVDS سے TTL سگنل کنورژن بورڈان انجینئرز کے لیے پیشہ ورانہ حل فراہم کرتا ہے جنہیں TTL/RGB TFT LCD پینلز کو LVDS آؤٹ پٹس کے ذریعے چلانے کی ضرورت ہوتی ہے جبکہ مجموعی اخراجات کو کم کرتے ہوئے بہترین تصویری معیار اور سسٹم کے استحکام کو برقرار رکھا جاتا ہے۔

خاص طور پر صنعتی ماحول کے لیے ڈیزائن کیا گیا، یہ کنورٹر بورڈ اعلیٰ کارکردگی والے پاور مینجمنٹ، پی سی بی کی ترتیب اور صنعتی گریڈ کے اجزاء کو مربوط کرتا ہے تاکہ مطلوبہ حالات میں مستحکم آپریشن کو یقینی بنایا جا سکے۔ صارفین کے درجے کے متبادل کے مقابلے میں، یہ اعلیٰ EMC (برقی مقناطیسی مطابقت) کارکردگی، کم EMI (الیکٹرو میگنیٹک مداخلت) کے اخراج، طویل آپریشنل عمر، اور صنعتی LCD ماڈیولز کے ساتھ اعلیٰ مطابقت پیش کرتا ہے۔

چاہے ایک نئے LCD کو موجودہ آلات میں ضم کرنا ہو یا میراثی نظاموں کو اپ گریڈ کرنا ہو، یہ بورڈ مؤثر طریقے سے ترقی کے وقت کو مختصر کرتا ہے اور نظام کے انضمام کو ہموار کرتا ہے۔

طویل مدتی صنعتی وشوسنییتا کے لیے ڈیزائن کیا گیا ہے۔

معیاری ترقیاتی بورڈز کے برعکس، اس LVDS سے TTL سگنل کنورژن بورڈ کو صنعتی ماحول میں مسلسل کام کرنے کے لیے بہتر بنایا گیا ہے۔

اس میں شامل ہیں:

- صنعتی گریڈ پی سی بی ڈیزائن

- مستحکم LVDS ان پٹ فن تعمیر

- TTL/RGB 50-پن LCD آؤٹ پٹ

- کم شور والی بجلی کی فراہمی کا ڈیزائن

- اعلی کارکردگی کا ایل ای ڈی بیک لائٹ ڈرائیور

- سایڈست VCOM وولٹیج

- بہترین EMC کارکردگی

- کم بجلی کی کھپت

- تیز رفتار سگنل کی سالمیت

- طویل لائف سائیکل اجزاء

کمپیکٹ مکینیکل ڈیزائن اسے ایمبیڈڈ مصنوعات کے لیے بھی موزوں بناتا ہے جہاں تنصیب کی جگہ محدود ہے۔

کلیدی خصوصیات

صنعتی سطح کے سگنل کا استحکام

احتیاط سے آپٹمائزڈ ڈیفرینشل روٹنگ سگنل کی مسخ کو کم کرتی ہے اور تصویر کی مستحکم ترسیل کو یقینی بناتی ہے۔

بہترین EMC کارکردگی

پی سی بی لے آؤٹ اور پاور ڈیزائن برقی مقناطیسی مداخلت کو کم کرتے ہیں، جس سے صنعتی آلات کے لیے سرٹیفیکیشن آسان ہو جاتا ہے۔

اعلی مطابقت

TTL/RGB 50 پن انٹرفیس کا استعمال کرتے ہوئے صنعتی TFT LCD پینلز کی وسیع رینج کو سپورٹ کرتا ہے۔

موثر پاور مینجمنٹ

مربوط اعلی کارکردگی والی پاور سرکٹری گرمی کی پیداوار کو کم کرتی ہے اور مجموعی اعتبار کو بہتر بناتی ہے۔

سایڈست VCOM سرکٹ

انجینئرز کو مختلف LCD پینلز کے لیے ڈسپلے کی کارکردگی کو ٹھیک کرنے کی اجازت دیتا ہے۔

مستحکم ایل ای ڈی بیک لائٹ ڈرائیور

بہترین طویل مدتی استحکام کے ساتھ مستقل چمک فراہم کرتا ہے۔

آسان سسٹم انٹیگریشن

معیاری کنیکٹر تنصیب کو آسان بناتے ہیں اور مصنوعات کی ترقی کے چکر کو مختصر کرتے ہیں۔

عام نردجیکرن

TTL FFC 50 PIN T-CON انٹرفیس

HRS DF14-20/DF19-20 LVDS انٹرفیس

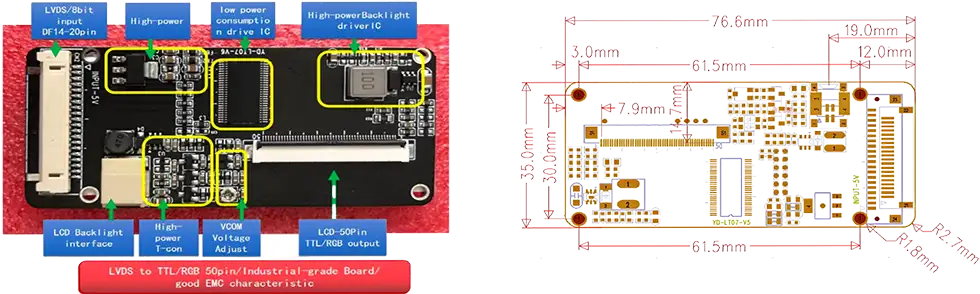

طول و عرض

ایپلی کیشنز

یہ بورڈ صنعتی ایپلی کیشنز کے لیے تیار کیا گیا ہے اور صنعتی ماحول، جیسے صنعتی HMIs، صنعتی آلات، لاٹری مشینیں، اور طبی آلات کی مانگ کے لیے انتہائی موزوں ہے۔

فی الحال، یہ پروڈکٹ مخصوص انٹرفیس سگنلز کو سپورٹ کرتی ہے۔ اگر آپ کو مختلف انٹرفیس سگنلز کی ضرورت ہے، تو براہ کرم LCD انٹرفیس کی وضاحتیں فراہم کریں، اور ہم آپ کی ضروریات کو پورا کرنے کے لیے اس کے مطابق بورڈ کو دوبارہ ڈیزائن کریں گے۔

یہ بورڈ بمقابلہ براہ راست LVDS پینل کنکشن کب استعمال کریں۔

آپ کو اس کنورژن بورڈ کی کب ضرورت ہے؟

آج کل زیادہ تر صنعتی LCD پینل LVDS یا eDP انٹرفیس استعمال کرتے ہیں۔ تاہم، بہت سے پرانی آلات کے ڈیزائن اور کچھ مخصوص ڈسپلے ماڈیولز کو اب بھی TTL/RGB (متوازی RGB) سگنلز کی ضرورت ہوتی ہے۔ یہاں ہے جب آپ کو اس بورڈ کی ضرورت ہو:

اس بورڈ کو استعمال کریں اگر:

- آپ کا سسٹم LVDS سگنل آؤٹ پٹ کرتا ہے لیکن آپ کے LCD پینل کو TTL/RGB ان پٹ کی ضرورت ہوتی ہے۔

- آپ کے پاس 50 پن TTL انٹرفیس کے ساتھ میراثی ڈسپلے پینل ہے۔

- آپ ایک سسٹم کو اپ گریڈ کر رہے ہیں لیکن ایک موجودہ TTL پینل رکھ رہے ہیں۔

- آپ کو LVDS سگنل ذرائع کا استعمال کرتے ہوئے TTL پینلز کی جانچ یا تصدیق کرنے کی ضرورت ہے۔

براہ راست LVDS کنکشن کافی ہے اگر:

- آپ کا سورس اور پینل دونوں LVDS استعمال کرتے ہیں (تبدیلی کی ضرورت نہیں)

- آپ کے پینل میں eDP یا HDMI ان پٹ ہیں۔

- آپ جدید انٹرفیس پینلز کے ساتھ ایک نیا سسٹم ڈیزائن کر رہے ہیں۔

یہ بورڈ خاص طور پر تبدیلی کے منظر نامے کے لیے ڈیزائن کیا گیا ہے---انجینئرز کو موجودہ TTL پینلز کو نئے LVDS سے لیس صنعتی کمپیوٹرز یا ایمبیڈڈ کنٹرولرز کے ساتھ دوبارہ استعمال کرنے کے قابل بناتا ہے۔

انجینئرنگ کے فوائد

LCD انضمام کے دوران OEM صارفین کو درپیش حقیقی دنیا کے چیلنجوں کو ہم حل کرتے ہیں۔ مختلف LVDS آؤٹ پٹ ذرائع اور مخصوص 50-pin TTL LCD پینلز کے درمیان تبدیلی کی حمایت کرتے ہوئے، ہم سسٹم کو دوبارہ ڈیزائن کرنے کی ضرورت کو ختم کرتے ہیں۔ بورڈ میں ایک خود مختار پاور آرکیٹیکچر ہے جو مصنوعات کے مجموعی استحکام کو بڑھانے کے لیے وولٹیج کے اتار چڑھاو کو کم کرتا ہے، جب کہ صنعتی درجے کی پی سی بی روٹنگ EMC کی کارکردگی کو نمایاں طور پر بہتر کرتی ہے اور نظام کی مداخلت کو کم کرتی ہے۔ مزید برآں، ہم جامع تخصیص پیش کرتے ہیں۔ انٹرفیس کی تعریفوں، کنیکٹر کی اقسام، اور بڑھتے ہوئے سوراخ کی پوزیشنوں کے لیے صرف اپنی ضروریات فراہم کریں، اور ہم ایک مکمل ڈیزائن فراہم کریں گے جو آپ کے آلات سے بالکل میل کھاتا ہے۔

کیوں امریکہ کا انتخاب کریں۔

ہمیں منتخب کرنے کا مطلب صرف TTL سگنل کنورژن بورڈ کے لیے LVDS خریدنے سے زیادہ ہے---آپ انڈسٹریل ڈسپلے انٹیگریشن میں ایک تجربہ کار انجینئرنگ اتحادی کے ساتھ شراکت کر رہے ہیں۔

ہم جامع، ون اسٹاپ سلوشنز فراہم کرتے ہیں جن میں OEM اور ODM کسٹم ڈیولپمنٹ، LCD مطابقت کی تشخیص، کیبل کی تخصیص، فرم ویئر آپٹیمائزیشن، چھوٹے بیچ کی پروٹو ٹائپنگ، بڑے پیمانے پر پیداواری صلاحیتیں، سخت معیار کا معائنہ، اور طویل مدتی مصنوعات کی دستیابی شامل ہیں۔ ہمارا ہمہ گیر نقطہ نظر ایک سے زیادہ سپلائرز سے سورسنگ سے وابستہ غیر ضروری معیار کے خطرات کو ختم کرنے میں مدد کرتا ہے۔

اکثر پوچھے گئے سوالات

Q1: اس LVDS سے TTL سگنل کنورژن بورڈ کے ساتھ کون سے LCD پینل مطابقت رکھتے ہیں؟

A: بورڈ کو 50-pin TTL/RGB LCD پینلز کے لیے ایک ہی پن آؤٹ تعریف کے ساتھ وسیع تعاون حاصل ہے۔

Q2: کیا کنیکٹر اپنی مرضی کے مطابق کیا جا سکتا ہے؟

A: ہاں۔ کنیکٹر کی قسم، پن اسائنمنٹ، کیبل کی لمبائی، اور انٹرفیس کی تعریف سبھی کو مکمل طور پر اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

Q3: کیا بورڈ مختلف قراردادوں کی حمایت کرتا ہے؟

A: ہاں۔ ہم مختلف LCD ریزولوشنز اور وقت کے تقاضوں کے مطابق متعلقہ فرم ویئر اور ہارڈویئر کنفیگریشن فراہم کرتے ہیں۔

Q4: کیا یہ پروڈکٹ صنعتی ماحول کے لیے موزوں ہے؟

A: بالکل۔ صنعتی درجے کے اجزاء کے ساتھ ڈیزائن کیا گیا ہے اور EMC (برقی مقناطیسی مطابقت) کی کارکردگی کے لیے موزوں ہے، یہ بورڈ مسلسل اور مستحکم آپریشن کے لیے بنایا گیا ہے۔

Q5: کیا آپ مماثل LVDS کیبلز فراہم کر سکتے ہیں؟

A: ہاں۔ ہم مکمل کیبل اسمبلیاں پیش کرتے ہیں، بشمول LVDS کیبلز، بیک لائٹ کیبلز، پاور کیبلز، اور کسٹم ہارنسز۔

Q6: کیا آپ تکنیکی مدد فراہم کرتے ہیں؟

A: ہاں۔ ہماری انجینئرنگ ٹیم LCD مطابقت کی تشخیص، انٹرفیس ڈیبگنگ، اور سسٹم انٹیگریشن میں آپ کی مدد کے لیے دستیاب ہے۔

Q7: عام لیڈ ٹائم کیا ہے؟

A: معیاری ماڈلز میں عام طور پر 2 سے 3 ہفتوں کا لیڈ ٹائم ہوتا ہے۔ اپنی مرضی کے مطابق منصوبوں کے لیے، ترسیل کا وقت ڈیزائن کی پیچیدگی پر منحصر ہے۔

Q8: کیا نمونہ کی تشخیص دستیاب ہے؟

A: ہاں۔ ہم بڑے پیمانے پر پیداوار سے پہلے انجینئرنگ کی تصدیق کے لیے نمونے کے آرڈرز کی بھرپور حوصلہ افزائی کرتے ہیں۔

Q9: کیا آپ طویل مدتی فراہمی کی ضمانتیں پیش کرتے ہیں؟

A: ہاں۔ صنعتی منصوبوں کے لیے، ہم طویل پروڈکٹ لائف سائیکل کی حمایت کرتے ہیں اور جب بھی ممکن ہو طویل مدتی فراہمی کی منصوبہ بندی فراہم کرتے ہیں۔

Q10: کیا یہ بورڈ سنگل چینل اور ڈوئل چینل LVDS ان پٹ دونوں کو سپورٹ کر سکتا ہے؟

A: معیاری ورژن سنگل چینل LVDS ان پٹ (8 بٹ) کو سپورٹ کرتا ہے۔ دوہری چینل LVDS ان پٹ کی ضروریات کے لیے، ہم آپ کے مخصوص LCD پینل کے وقت اور کنیکٹر کی وضاحتوں کی بنیاد پر بورڈ ڈیزائن کو اپنی مرضی کے مطابق بنا سکتے ہیں۔ براہ کرم تشخیص کے لیے اپنا پینل ماڈل نمبر یا انٹرفیس کی تعریف فراہم کریں۔
