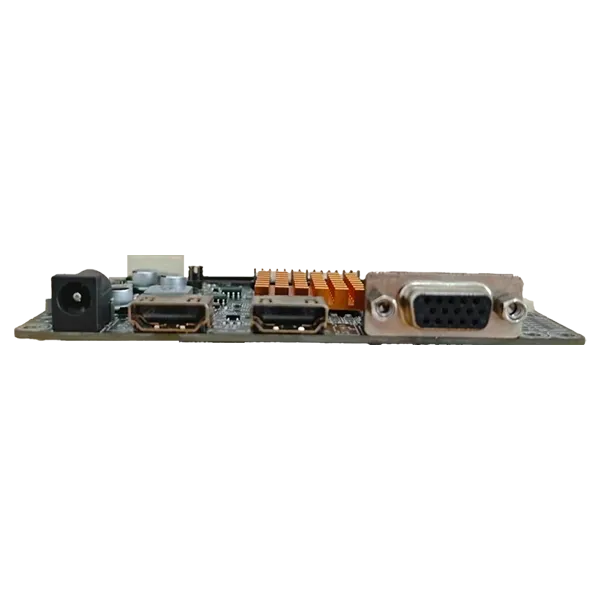

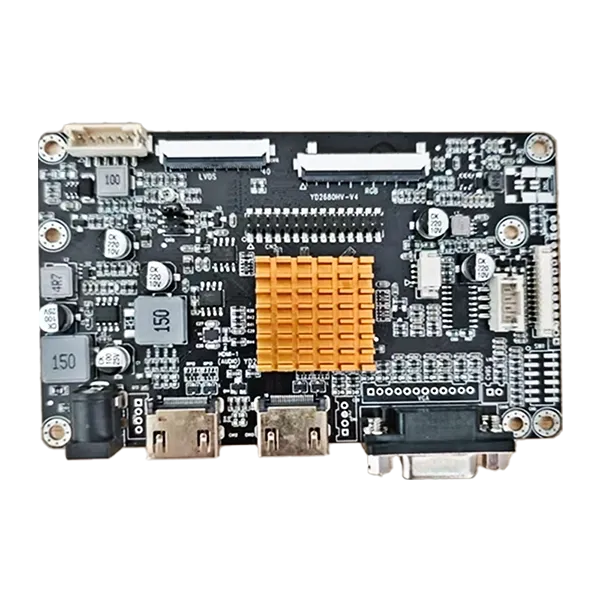

جدید صنعتی آلات کے لیے لچکدار ڈسپلے انٹرفیس، بہترین تصویری معیار، اور طویل پروڈکٹ لائف سائیکل کی ضرورت ہوتی ہے۔ ہماری2-HDMI سے LVDS TTL انٹرفیس AD بورڈخاص طور پر OEM آلات کے مینوفیکچررز کے لیے تیار کیا گیا ہے جنہیں HDMI سگنل کے ذرائع کو صنعتی TFT LCD پینلز سے جوڑنے کی ضرورت ہے۔

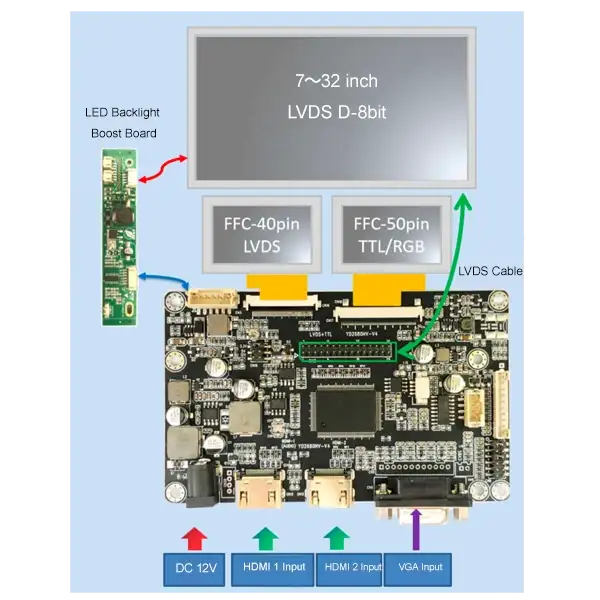

سپورٹ کرنادوہری HDMI ویڈیو ان پٹ، کنٹرولر بورڈ ڈیجیٹل سگنلز کو LVDS یا TTL انٹرفیس میں تبدیل کرتا ہے، جس سے یہ متعدد مینوفیکچررز کے LCD پینلز کی وسیع رینج کے لیے موزوں ہوتا ہے۔ چاہے آپ موجودہ ڈسپلے کو اپ گریڈ کر رہے ہوں یا ایک نیا ایمبیڈڈ سسٹم تیار کر رہے ہوں، یہ کنٹرولر بورڈ ایک قابل اعتماد اور سستا حل پیش کرتا ہے۔
صارفین کے ڈسپلے بورڈز کے برعکس، یہ مستحکم کارکردگی، بہترین EMC خصوصیات، اور طویل مدتی اجزاء کی دستیابی کے ساتھ مسلسل صنعتی آپریشن کے لیے موزوں ہے۔
دوہری HDMI ان پٹ:دو HDMI سگنل ذرائع کے درمیان سوئچنگ کی حمایت کرتا ہے، نمایاں طور پر سسٹم کی لچک کو بڑھاتا ہے۔
دوہری LVDS اور TTL آؤٹ پٹ:LVDS اور RGB TTL (متوازی RGB) LCD پینلز دونوں کو سپورٹ کرتا ہے، مؤثر طریقے سے ہارڈ ویئر کو دوبارہ ڈیزائن کرنے کے اخراجات کو کم کرتا ہے۔
وسیع LCD مطابقت:7 سے 32 انچ تک کے صنعتی TFT LCD پینلز کے ساتھ ہم آہنگ (مخصوص پینل کی وضاحتوں پر مبنی اپنی مرضی کے مطابق)۔
اعلیٰ تصویری معیار:ایچ ڈی امیج پروسیسنگ، کم سگنل مداخلت، مستحکم رنگ کی کارکردگی، اور تیز ردعمل کے اوقات کی خصوصیات۔
صنعتی گریڈ ڈیزائن:سخت صنعتی ماحول اور مسلسل، طویل مدتی آپریشن کے لیے انجینئرڈ۔
لچکدار فرم ویئر کنفیگریشن:LCD ریزولوشن، ٹائمنگ پیرامیٹرز، انٹرفیس کی تعریف، اور مخصوص کسٹمر کی ضروریات پر مبنی اپنی مرضی کے مطابق فرم ویئر کی ترقی کو سپورٹ کرتا ہے۔
صنعتی آٹومیشن، طبی آلات، سیلف سروس کیوسک، ڈیجیٹل اشارے، اور ایمبیڈڈ ڈسپلے کے لیے مثالی، یہ بورڈ بے عیب طریقے سے ان صنعتوں کے مطلوبہ معیارات پر پورا اترتا ہے۔
صنعتی ماحول کی طلب کو برداشت کرنے کے لیے بنایا گیا، یہ بورڈ جدید ترین سگنل اور وولٹیج کے تحفظ کی خصوصیات رکھتا ہے۔ یہ سگنل کی مداخلت اور ڈسپلے کی عدم استحکام کو مؤثر طریقے سے ختم کرتا ہے، انتہائی پیچیدہ حالات میں بھی بے عیب کارکردگی کو یقینی بناتا ہے۔
کنٹرولر بورڈ سپلائرز کے برعکس جو محض الیکٹرانک اجزاء فراہم کرتے ہیں، ہم ایک پیشہ ور ٹچ اسکرین مینوفیکچرر ہیں جو مکمل ڈسپلے انٹیگریشن خدمات کی فراہمی کے لیے وقف ہیں۔ ہماری بنیادی صلاحیتوں میں شامل ہیں:
ہم مثالی صنعتی درجے کے LCD کو منتخب کرنے، کیپسیٹو یا مزاحمتی ٹچ اسکرینوں کو اپنی مرضی کے مطابق بنانے، LCD کنٹرولر بورڈز کو ترتیب دینے، LCD ماڈیولز کے لیے آپٹیکل بانڈنگ فراہم کرنے، کور گلاس کو حسب ضرورت بنانے، اور مماثل LCD انٹرفیس کیبل اسمبلیوں کی فراہمی میں مدد کرتے ہیں۔ یہ آپ کی سورسنگ کی پیچیدگی کو نمایاں طور پر کم کرتا ہے اور آپ کے پروڈکٹ ڈویلپمنٹ سائیکل کو مؤثر طریقے سے مختصر کرتا ہے۔
ہم جامع تخصیص کے اختیارات پیش کرتے ہیں، بشمول LCD ریزولوشن کنفیگریشن، LVDS پن میپنگ، TTL ٹائمنگ ایڈجسٹمنٹ، فرم ویئر آپٹیمائزیشن، بیک لائٹ اور برائٹنیس کنٹرول، OSD مینو لینگوئجز، سٹارٹ اپ لوگو کسٹمائزیشن، کیبل پن ڈیفینیشنز، کنیکٹر ٹائپ کسٹمائزیشن، اور مکینیکل ماؤنٹنگ سٹرکچر کی ضروریات۔ ہم OEM اور ODM منصوبوں پر صارفین کے ساتھ تعاون کرنے میں بہت دلچسپی رکھتے ہیں۔
ایک پیشہ ور ٹچ اسکرین فیکٹری کے طور پر، ہم اپنے پیداواری عمل کے ہر مرحلے میں سخت کوالٹی مینجمنٹ کو ضم کرتے ہیں۔ ہمارے مینوفیکچرنگ سسٹم سرٹیفیکیشن میں شامل ہیں۔ISO 9001کوالٹی مینجمنٹ سسٹم،آئی ایس او 13485میڈیکل ڈیوائس کوالٹی مینجمنٹ سسٹم، اورآئی اے ٹی ایف 16949آٹوموٹو کوالٹی مینجمنٹ سسٹم۔ ہمارے صارفین کے ڈسپلے پینلز کے ساتھ مستحکم آپریشن اور کامل مطابقت کو یقینی بنانے کے لیے ہر کنٹرولر بورڈ شپمنٹ سے پہلے سخت فنکشنل ٹیسٹنگ سے گزرتا ہے۔
| فیچر | فائدہ |
| دوہری HDMI ان پٹ | لچکدار ویڈیو سورس کا انتخاب |
| LVDS اور TTL آؤٹ پٹ | ایک سے زیادہ LCD انٹرفیس کی اقسام کی حمایت کرتا ہے۔ |
| صنعتی اجزاء | طویل سروس کی زندگی |
| مستحکم سگنل پروسیسنگ | کم سے کم مداخلت کے ساتھ تصویر صاف کریں۔ |
| فرم ویئر حسب ضرورت | مختلف LCD پینلز سے میل کھاتا ہے۔ |

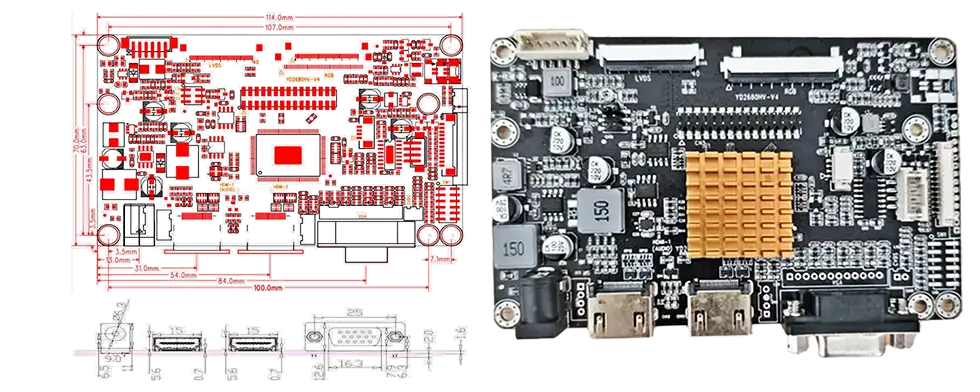

| کومپیکٹ پی سی بی ڈیزائن | ایمبیڈڈ آلات میں آسان انضمام |
| طویل مدتی فراہمی | صنعتی لائف سائیکل مینجمنٹ کے لیے مثالی۔ |
| پن | سگنل | پن | سگنل |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | این سی |
| 5 | جی این ڈی | 6 | جی این ڈی |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | جی این ڈی | 14 | جی این ڈی |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | جی این ڈی | 26 | جی این ڈی |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| پن | سگنل | پن | سگنل |
| 1 | VCOM | 2 | ڈی وی سی سی |
| 3 | ڈی وی سی سی | 4 | این سی |
| 5 | ری سیٹ کریں۔ | 6 | اسٹینڈ بائی |
| 7 | جی این ڈی | 8 | R0- |
| 9 | R0+ | 10 | جی این ڈی |
| 11 | R1- | 12 | R1+ |
| 13 | جی این ڈی | 14 | R2- |
| 15 | R2+ | 16 | جی این ڈی |
| 17 | CLK- | 18 | CLK+ |
| 19 | جی این ڈی | 20 | R3- |
| 21 | R3+ | 22 | جی این ڈی |
| 23 | این سی | 24 | این سی |
| 25 | جی این ڈی | 26 | این سی |
| 27 | ڈیمو | 28 | DITHER |
| 29 | اے وی ڈی ڈی | 30 | جی این ڈی |
| 31 | ایل ای ڈی | 32 | ایل ای ڈی |
| 33 | ایل آر | 34 | یو ڈی |
| 35 | وی جی ایل | 36 | CABC1 |
| 37 | CANC0 | 38 | وی جی ایچ |
| 39 | LED+ | 40 | LED+ |
| پن | سگنل | پن | سگنل |
| 1 | LED+ | 2 | LED+ |
| 3 | ایل ای ڈی | 4 | ایل ای ڈی |
| 5 | جی این ڈی | 6 | وی کام |
| 7 | DVDD(3.3/5V) | 8 | موڈ |
| 9 | ڈی ای | 10 | VS |
| 11 | ایچ ایس | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | جی 7 |
| 21 | جی 6 | 22 | جی 5 |
| 23 | جی 4 | 24 | جی 3 |
| 25 | جی 2 | 26 | جی 1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | جی این ڈی |
| 37 | ڈی سی ایل کے | 38 | جی این ڈی |
| 39 | L/R | 40 | U/D |
| 41 | وی جی ایچ | 42 | وی جی ایل |
| 43 | اے وی ڈی ڈی | 44 | ری سیٹ کریں۔ |
| 45 | پی او ایل | 46 | وی کام |
| 47 | این سی | 48 | این سی |
| 49 | این سی | 50 | این سی |
| پن | سگنل |
| 1 | جی این ڈی |
| 2 | جی این ڈی |
| 3 | وڈج |
| 4 | آن/آف |
| 5 | 5V/12V(Typ) |
| 6 | 5V/12V(Typ) |
LCD پینل، ٹچ اسکرین، کیبلز، فرم ویئر، اور کنٹرولر بورڈ کے درمیان مطابقت کے مسائل کی وجہ سے بہت سے صنعتی منصوبے ناکام ہو جاتے ہیں۔ ہم درج ذیل خدمات فراہم کرکے ان خطرات کو ختم کرنے میں مدد کرتے ہیں:
- مکمل ڈسپلے میچنگ حل
- LCD ٹائمنگ کنفیگریشن
- انٹرفیس کی توثیق
- ٹچ مطابقت کی جانچ
- طویل مدتی مصنوعات کی دستیابی
- آپ کے پورے پروجیکٹ لائف سائیکل میں انجینئرنگ سپورٹ
یہ جامع خدمات آپ کی مصنوعات کی ضروریات کو پوری طرح پورا کرنے کے لیے بنائی گئی ہیں۔ انفرادی طور پر اجزاء کو سورس کرنے کے بجائے، صارفین کو مکمل طور پر تصدیق شدہ ڈسپلے حل ملتا ہے۔ اس سے نہ صرف انجینئرنگ اور R&D کا قیمتی وقت بچتا ہے بلکہ ترقی کے خطرات کو بھی نمایاں طور پر کم کرتا ہے۔
A: اس 2-HDMI سے LVDS TTL انٹرفیس AD بورڈ کو LVDS یا TTL انٹرفیس کے ساتھ صنعتی TFT LCD پینلز کی وسیع رینج کو سپورٹ کرنے کے لیے ترتیب دیا جا سکتا ہے۔ مطابقت کی تصدیق کے لیے براہ کرم اپنا مخصوص LCD ماڈل نمبر فراہم کریں۔
A: ہاں۔ ہم آپ کے LCD ریزولوشن، ٹائمنگ پیرامیٹرز، انٹرفیس کی تعریف، اور درخواست کی مخصوص ضروریات کی بنیاد پر حسب ضرورت فرم ویئر فراہم کرتے ہیں۔
A: ہاں۔ OEM پروجیکٹس کے لیے، ہم بوٹ لوگو، ملٹی لینگویج سیٹنگز، OSD فنکشنز، اور مختلف ڈسپلے پیرامیٹرز کی تخصیص کی حمایت کرتے ہیں۔
A: ہاں۔ بورڈ کو صنعتی درجے کے اجزاء کے ساتھ ڈیزائن کیا گیا ہے، خاص طور پر طویل مدتی، مطالبہ ماحول میں مسلسل آپریشن کے لیے بنایا گیا ہے۔
A: بالکل۔ ہم ایک مکمل حل فراہم کر سکتے ہیں جس میں LCD پینل، ٹچ اسکرین، کنٹرولر بورڈ، کیبلز، آپٹیکل بانڈنگ، اور مکینیکل انضمام شامل ہیں۔
A: ہاں۔ ہماری انجینئرنگ ٹیم LCD میچنگ، فرم ویئر ڈیولپمنٹ، انٹرفیس کنفیگریشن، اور پروجیکٹ انضمام میں مدد کرتی ہے۔
اپنے اگلے پروجیکٹ کے لیے ایک قابل اعتماد HDMI سے LVDS/TTL LCD کنٹرولر بورڈ کی تلاش ہے؟
ہماری انجینئرنگ ٹیم آپ کو مناسب ترین کنٹرولر بورڈ سے تیزی سے میچ کرنے اور فرم ویئر کو ترتیب دینے میں مدد کرے گی، خاص طور پر آپ کی درخواست کے مطابق ایک مکمل ڈسپلے حل فراہم کرے گی۔ صنعتی درجے کے LCD پینلز، ٹچ اسکرینز، کنٹرولر بورڈز، آپٹیکل بانڈنگ، اور OEM انجینئرنگ سپورٹ کو ایک ہی سپلائی چین میں ضم کرکے، ہم صارفین کی ترقی کے چکر کو مختصر کرنے، انضمام کے خطرات کو کم کرنے، اور مارکیٹ کے لیے وقت کو تیز کرنے کے لیے وقف ہیں۔
