ایک ٹچ پینل صرف ایک شفاف سطح سے کہیں زیادہ ہے۔ اس کی اندرونی ساخت، کنڈکٹیو مواد، مینوفیکچرنگ کی درستگی، اور برقی ڈیزائن سبھی اس بات کا تعین کرتے ہیں کہ آیا یہ حقیقی دنیا کی ایپلی کیشنز میں قابل اعتماد اور مستحکم طریقے سے کام کر سکتا ہے۔
صنعتی آلات کے مینوفیکچررز کے لیے، صحیح صنعتی ٹچ پینل کا انتخاب صرف اسکرین کے سائز یا انٹرفیس کا موازنہ کرنے سے کہیں زیادہ ہے۔ پیچیدہ ماحول میں مستحکم آپریشن کو یقینی بنانے کے لیے، یہ سمجھنا ضروری ہے کہ کس طرح کام کرنے کے اصول، مینوفیکچرنگ کے عمل، اور ٹچ پینل کا ساختی ڈیزائن مصنوعات کی پائیداری، درستگی اور طویل مدتی آپریشنل استحکام کو متاثر کرتا ہے۔

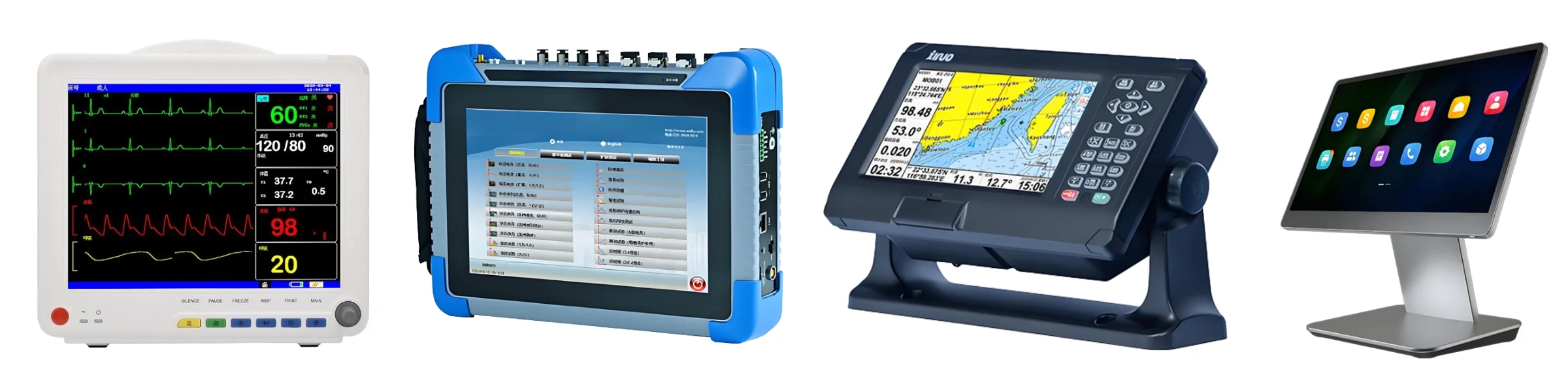

SKY-TDMبنیادی طور پر صنعتی کنٹرول سسٹمز، طبی آلات، آٹوموٹیو الیکٹرانکس، سیلف سروس کیوسک اور دیگر ایپلی کیشنز کے لیے حسب ضرورت ٹچ پینل حل فراہم کرتا ہے جن کے لیے انسانی مشین کے قابل اعتماد تعامل کی ضرورت ہوتی ہے۔
ہمارے پروڈکٹ پورٹ فولیو میں پروجیکٹڈ کیپسیٹو (PCAP) ٹچ پینلز کے ساتھ ساتھ 4-وائر، 5-وائر، اور 8-وائر ریسسٹیو ٹچ پینلز شامل ہیں۔ ہر ٹکنالوجی میں کام کرنے کے اپنے منفرد اصول، ساختی ڈیزائن، اور مینوفیکچرنگ کے عمل کی خصوصیات ہوتی ہیں، جو انہیں مختلف اطلاق کے علاقوں کے لیے موزوں بناتے ہیں۔
PCAP (Projected Capacitive) ٹچ پینل برقی میدان میں ہونے والی تبدیلیوں کا پتہ لگا کر درست ٹچ کنٹرول حاصل کرتے ہیں، جب کہ مزاحم ٹچ پینل اسے کنڈکٹیو تہوں کے درمیان جسمانی رابطے کی وجہ سے برقی سگنل کی مختلف حالتوں کا پتہ لگا کر حاصل کرتے ہیں۔
اگرچہ دونوں ٹیکنالوجیز صارفین کو ڈسپلے کے ساتھ براہ راست بات چیت کرنے کی اجازت دیتی ہیں، لیکن وہ مواد، الیکٹروڈ کنفیگریشن، اور اسمبلی کے عمل کے لحاظ سے نمایاں طور پر مختلف ہیں۔

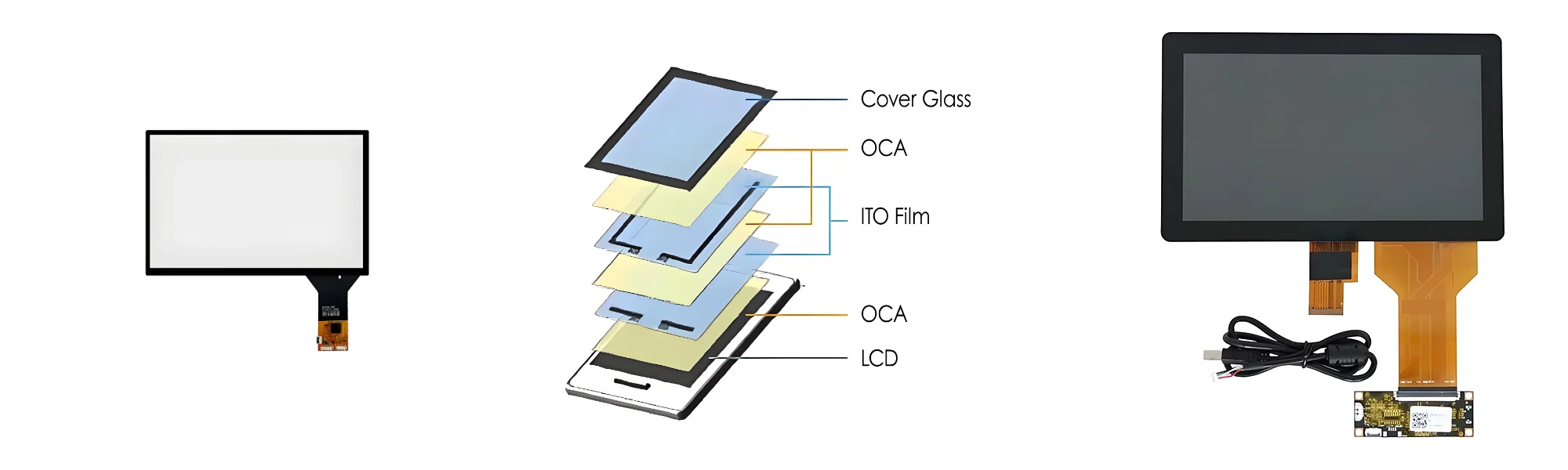

PCAP ٹچ پینل کی ساخت مندرجہ ذیل اجزاء پر مشتمل ہے:
● ڈھکنے والا شیشہ یا دیگر مناسب کور سطح کے اجزاء
● شفاف کوندکٹیو الیکٹروڈ پرتیں۔
● موصل اور معاون مواد (جیسے، OCA، SCA)
● لچکدار پرنٹ شدہ سرکٹس (FPC)
● ٹچ اسکرین کنٹرولر بورڈ
ہر کنفیگریشن آپٹیکل کارکردگی، مکینیکل خصوصیات، موٹائی، اور لاگت کے درمیان مختلف تجارتی معاہدوں کی پیشکش کرتی ہے، جس سے وہ مختلف ایپلیکیشن منظرناموں کے مطابق بنتی ہے۔

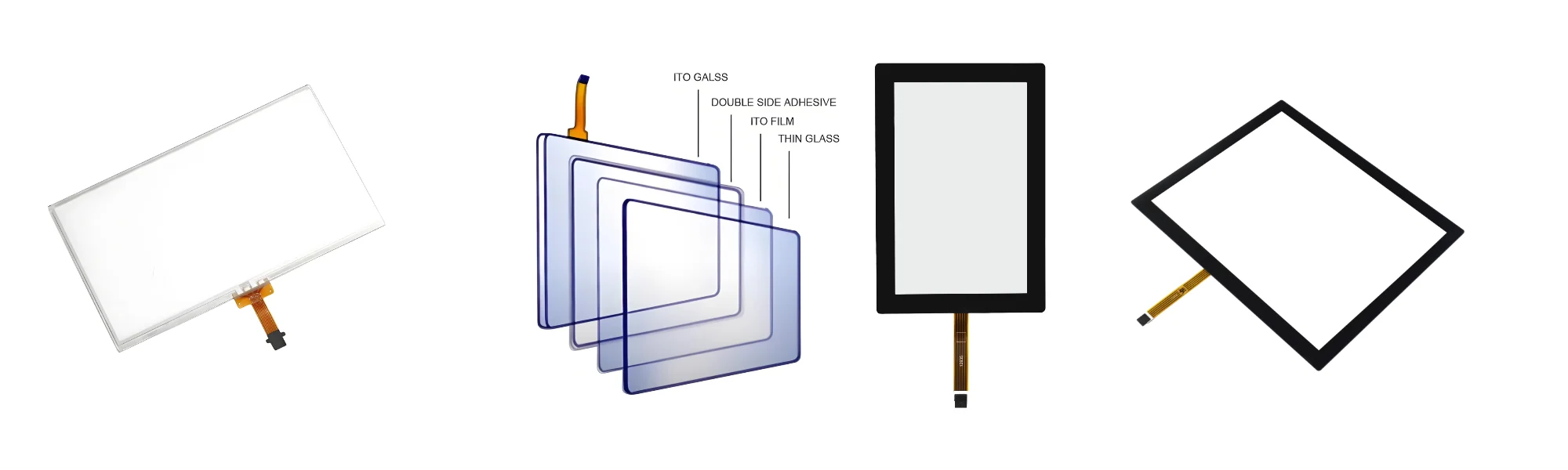

مزاحم ٹچ پینل کی ساخت عام طور پر دو موصل تہوں پر مشتمل ہوتی ہے جو مائکروسکوپک انسولیٹنگ اسپیسر ڈاٹس سے الگ ہوتی ہیں۔
سب سے اوپر کی تہہ عام طور پر ایک لچکدار فلم ہوتی ہے جس میں شفاف کوندکٹو مواد کی لیپت ہوتی ہے، جب کہ نیچے کی پرت شیشے کی ہوتی ہے یا کنڈکٹیو کوٹنگ کے ساتھ کوئی اور سبسٹریٹ۔
جب صارف اسکرین کی سطح کو دباتا ہے، تو اوپر کی تہہ نیچے کی کنڈکٹیو پرت سے رابطہ کرنے کے لیے بگڑ جاتی ہے۔ کنٹرولر پھر صحیح ٹچ لوکیشن کا تعین کرنے کے لیے نتیجے میں برقی سگنلز کی پیمائش کرتا ہے۔
مخصوص ڈیزائن کی ضروریات پر منحصر ہے، اس میں حفاظتی کوٹنگز، کنارے ٹیپ، لچکدار کیبلز، اور مکینیکل سپورٹ اجزاء بھی شامل ہو سکتے ہیں۔
یہ دباؤ پر مبنی کام کرنے کا اصول نہ صرف مزاحمتی ٹچ اسکرینوں کو ننگے ہاتھ آپریشن میں مدد فراہم کرتا ہے بلکہ انہیں دستانے کے آپریشن اور مناسب اسٹائلس یا سخت اشیاء کے استعمال کے ساتھ ہم آہنگ بھی بناتا ہے۔
PCAP capacitive ٹچ پینلز کی تیاری کے لیے conductive ٹریسز، آپٹیکل سطحوں، سیدھ کی درستگی، اور برقی رابطوں پر قطعی کنٹرول کی ضرورت ہوتی ہے۔
اگرچہ مینوفیکچرنگ کا عمل سینسر کے مواد اور ساختی ڈیزائن کے لحاظ سے مختلف ہوتا ہے، لیکن پیداوار کے اہم مراحل میں عام طور پر درج ذیل مراحل شامل ہوتے ہیں۔
مینوفیکچرنگ کے عمل میں کور گلاس، سینسر سبسٹریٹس، شفاف کنڈکٹیو مواد، لچکدار پرنٹ شدہ سرکٹس (FPC)، چپکنے والی ٹیپس اور دیگر اجزاء کا معائنہ شامل ہے۔ مواد کا معیار براہ راست آپٹیکل کلیرٹی، برقی کارکردگی، لیمینیشن کی وشوسنییتا، اور حتمی پروڈکٹ کی میکانکی طاقت کو متاثر کرتا ہے۔ صنعتی منصوبوں کے لیے، مواد کے انتخاب کا تعین آلات کے آپریٹنگ ماحول اور مکینیکل ضروریات کی بنیاد پر کیا جاتا ہے۔
ڈیزائن کی ضروریات پر منحصر ہے، کور گلاس کو کاٹنے، کنارے پیسنے، ڈرلنگ، پالش، اور کیمیائی مضبوطی جیسے عمل سے گزرنا پڑتا ہے۔ حسب ضرورت سلک اسکرین والے بارڈرز، لوگو، آرائشی پیٹرن، اور بڑھتے ہوئے فیچرز کو بھی لاگو کیا جا سکتا ہے۔ منتخب کردہ مواد اور ڈیزائن کی مطابقت کے تحت، سطح کے علاج جیسے اینٹی گلیر (AG)، اینٹی ریفلیکشن (AR)، اینٹی فنگر پرنٹ (AF)، اور اینٹی سمج کوٹنگز کا اطلاق کیا جا سکتا ہے۔ یہ علاج ٹچ اسکرین کو روشنی کے مختلف حالات، صفائی کے طریقہ کار، اور جمالیاتی تقاضوں کے مطابق ڈھالنے میں مدد کرتے ہیں۔
Capacitive sensors capacitance تبدیلیوں کا پتہ لگانے کے لیے مخصوص صفوں میں ترتیب دیئے گئے شفاف کوندکٹو الیکٹروڈ پر مشتمل ہوتے ہیں۔ الیکٹروڈ ٹریس پیٹرن اور روٹنگ ڈیزائن اس بات کا تعین کرتے ہیں کہ کس طرح ٹچ سگنلز کا پتہ چلا اور کنٹرولر کو منتقل کیا جاتا ہے۔
سینسر ٹیکنالوجی پر منحصر ہے، مینوفیکچرنگ کے عمل میں فوٹو لیتھوگرافی ایچنگ، لیزر پروسیسنگ، پرنٹنگ، یا دیگر مناسب طریقے شامل ہو سکتے ہیں۔ پیداوار کی درستگی اہم ہے، کیونکہ ترسیلی نشانات میں نقائص ٹچ کی کارکردگی اور مصنوعات کی مستقل مزاجی کو منفی طور پر متاثر کر سکتے ہیں۔
سینسر کو FPC کے ذریعے ٹچ کنٹرولر سے برقی طور پر منسلک ہونا چاہیے۔ بانڈنگ کے عمل کو قطعی سیدھ اور کنٹرول شدہ پروسیسنگ حالات کی ضرورت ہوتی ہے۔ قابل اعتماد برقی کنکشن کنکشن کی ناکامی کو کم کرنے اور سینسر اور کنٹرولر کے درمیان مستحکم مواصلت کو یقینی بنانے میں مدد کرتے ہیں۔
کور گلاس اور سینسر کو ایک مناسب شفاف چپکنے والی چیز کا استعمال کرتے ہوئے ایک ساتھ لیمینیٹ کیا جاتا ہے۔ لیمینیشن کا معیار مصنوعات کی ظاہری شکل، آپٹیکل کارکردگی، اور مکینیکل سالمیت کو براہ راست متاثر کرتا ہے۔ پیداوار کے دوران، دھول، بلبلوں، سیدھ میں انحراف، اور چپکنے والی خرابیوں کو سختی سے کنٹرول کیا جانا چاہئے.
تکمیل شدہ PCAP کیپسیٹیو ٹچ پینل ظاہری شکل، ٹچ رسپانس، الیکٹروڈ تسلسل، اور ٹارگٹ کنٹرولر کے ساتھ مطابقت کے معائنے سے گزرتے ہیں۔ مخصوص پروجیکٹس کے لیے، اضافی جانچ میں ملٹی ٹچ پرفارمنس، دستانے سے چلنے والا آپریشن، پانی میں مداخلت کا آپریشن، وسیع درجہ حرارت کا آپریشن، اور برقی مقناطیسی مطابقت (EMC) ٹیسٹنگ شامل ہوسکتی ہے۔
زیادہ انجینئرنگ اور غیر ضروری لاگت میں اضافے سے بچنے کے لیے مواد کا انتخاب بنیادی طور پر درخواست کے منظر نامے پر مبنی ہونا چاہیے۔ ان جدید ٹیسٹوں کو ہر PCAP ٹچ پینل کے لیے معیاری کنفیگریشن کے طور پر نہیں سمجھا جانا چاہیے۔
ایک 4 تاروں کا مزاحم ٹچ پینل عام طور پر ایک لچکدار ٹاپ کنڈکٹیو فلم اور نیچے کنڈکٹیو سبسٹریٹ پر مشتمل ہوتا ہے، جو اسپیسر کے نقطوں کو موصل کے ذریعے الگ کیا جاتا ہے۔
ایک عام ڈیزائن میں، نیچے کا سبسٹریٹ X-axis الیکٹروڈز رکھتا ہے، جب کہ اوپر والی فلم Y-axis الیکٹروڈز رکھتی ہے۔ جب دباؤ دو ترسیلی سطحوں کو رابطے میں لاتا ہے، تو کنٹرولر متعلقہ الیکٹروڈ سیٹ پر وولٹیج کا اطلاق کرتا ہے اور ٹچ کوآرڈینیٹس کا حساب لگانے کے لیے نتیجے میں آنے والے سگنلز کی پیمائش کرتا ہے۔ مینوفیکچرنگ کے عمل میں عام طور پر شامل ہیں:
● مواد کی تیاری: پینل کی وضاحتوں کی بنیاد پر پی ای ٹی فلموں، کنڈکٹیو سبسٹریٹس، اسپیسر مواد، چپکنے والی ٹیپس، اور لچکدار پرنٹ شدہ سرکٹس (ایف پی سی) کا انتخاب۔
● کنڈکٹیو لیئر پروسیسنگ: مزاحمتی سطحوں اور الیکٹروڈز کو گھڑنے کے لیے مینوفیکچرنگ کے مناسب طریقہ کار کا استعمال۔
● اسپیسر ڈاٹ فارمیشن: کنڈکٹو سبسٹریٹ پر یکساں موصل نقطوں کو پرنٹ کرنا اس بات کو یقینی بنانے کے لیے کہ جب پینل کو دبایا نہ جا رہا ہو تو کنڈکٹو پرتیں الگ رہیں۔
● سلک اسکریننگ اور پیریفرل پروسیسنگ: آرائشی بارڈرز، انسولیٹنگ پیٹرن، یا ضرورت کے مطابق دیگر مخصوص خصوصیات تیار کرنا۔
● لیمینیشن اور اسمبلی: مطلوبہ فاصلہ اور مکینیکل خصوصیات کو برقرار رکھتے ہوئے اوپری فلم اور نیچے کے سبسٹریٹ کو سیدھ میں لانا اور اسمبل کرنا۔
● FPC کنکشن اور معائنہ: برقی رابطوں کو مکمل کرنا، اس کے بعد نقاط، مزاحمت، ظاہری شکل اور فعالیت کا معائنہ۔
ایک 4 وائر مزاحم ٹچ پینل ایک انتہائی لاگت سے موثر حل ہے۔
5 وائر ریسسٹیو ٹچ پینل میں 4 وائر ورژن کے مقابلے میں ایک مختلف الیکٹروڈ کنفیگریشن ہے۔ ایک عام ڈیزائن میں، نیچے کا کنڈکٹو سبسٹریٹ سینسنگ سطح کے طور پر کام کرتا ہے، جس کے چاروں کونوں پر الیکٹروڈ پیمائش برقی فیلڈ کو قائم کرتے ہیں، جب کہ اوپر کی کنڈکٹو فلم بنیادی طور پر وولٹیج سینسنگ پرت کے طور پر کام کرتی ہے۔
مزید مستحکم برقی پیمائش حاصل کرنے کے لیے اضافی کنکشن جوڑ کر روایتی 4 تاروں کے فن تعمیر پر ایک 8 وائر مزاحم ٹچ پینل بناتا ہے۔
مناسب ٹچ اسکرین کا انتخاب درخواست کے مخصوص منظر نامے پر منحصر ہے:
4 وائر مزاحم ٹچ پینل لاگت کی سخت رکاوٹوں والی ایپلی کیشنز کے لیے بہترین موزوں ہیں۔
5 وائر مزاحم ٹچ پینل صنعتی ایپلی کیشنز کے لیے انتہائی مثالی ہیں جن میں ہائی فریکوئنسی آپریشنز، بار بار رابطہ، اور متوقع طویل سروس لائف شامل ہیں۔
8 تاروں کے مزاحم ٹچ پینل سخت ماحول کے لیے موزوں ہیں جہاں اعلیٰ استحکام کی ضرورت ہے۔
مختلف صنعتی ماحول میں رابطے کی کارکردگی، استحکام، نظری معیار، اور آپریشنل لچک کے امتزاج کے لیے مختلف تقاضے ہوتے ہیں۔
صنعتی آٹومیشن اور انسانی مشین انٹرفیس (HMI)
صنعتی کنٹرول پینلز کو عام طور پر مستحکم ٹچ رسپانس، قابل اعتماد آپریشن، اور آلات کے کنٹرول سسٹم کے ساتھ مطابقت کی ضرورت ہوتی ہے۔
PCAP ٹچ اسکرین ان انٹرفیس کے لیے مثالی ہیں جن کے لیے شیشے کی سطح، بدیہی آپریشن، اور ملٹی ٹچ صلاحیتوں کی ضرورت ہوتی ہے۔ اس کے برعکس، مزاحمتی ٹیکنالوجی ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے دباؤ پر مبنی ان پٹ یا مختلف دستانے اور اسٹائلز کے ساتھ مطابقت درکار ہوتی ہے۔
طبی سامان
طبی آلات کو ایسی سطحوں کی ضرورت ہوتی ہے جو صاف کرنے میں آسان ہوں، کنٹرول شدہ میکانیکی جہتیں، اور قابل اعتماد ٹچ ردعمل۔
PCAP ٹچ پینلز ہموار شیشے کے سامنے والے پینل کے ڈیزائن کی خصوصیت رکھتے ہیں، جب کہ مزاحمتی پینل ان آلات کے لیے موزوں ہیں جہاں دباؤ کا ان پٹ اور مخصوص پوائنٹنگ ٹولز کے ساتھ مطابقت ترجیحات میں شامل ہے۔
سیلف سروس کیوسک اور صنعتی سامان
سیلف سروس کیوسک، وینڈنگ مشینیں، پرنٹرز، اور آلات کے انٹرفیس کو اپنی مرضی کے مطابق کور گلاس، بڑھتے ہوئے طول و عرض، ایف پی سی روٹنگ، اور کنٹرولر مطابقت کی ضرورت ہو سکتی ہے۔
PCAP ٹچ پینلز ایک جدید صارف کا تجربہ فراہم کرتے ہیں، جبکہ مزاحمتی ٹیکنالوجی مخصوص ان پٹ ضروریات یا لاگت کی سخت پابندیوں والی ایپلی کیشنز کے لیے بہتر موزوں ہے۔
نقل و حمل اور بیرونی آلات
ریلوے سسٹم، میرین الیکٹرانکس، چارجنگ اسٹیشنز، اور آؤٹ ڈور کنٹرول ٹرمینلز کو اکثر چیلنجوں کا سامنا کرنا پڑتا ہے جیسے درجہ حرارت کے اتار چڑھاو، نمی، کمپن، یا زیادہ محیط روشنی۔
ان ایپلی کیشنز میں، ٹچ اسکرین کو مجموعی نظام کے ایک لازمی حصے کے طور پر جانچنا ضروری ہے۔ کور گلاس، سگ ماہی ڈیزائن، چپکنے والی چیزیں، کنٹرولر سیٹنگز، ڈسپلے کی چمک، اور مکینیکل بڑھنے کے طریقے جیسے عوامل مجموعی اعتبار کو متاثر کرتے ہیں۔
پی سی اے پی یا مزاحمتی ٹیکنالوجی کا استعمال کرتے ہوئے، کوئی یہ فرض نہیں کر سکتا کہ وہ فطری طور پر واٹر پروف، سورج کی روشنی سے پڑھنے کے قابل، یا ماحولیاتی تحفظ کی صلاحیتیں مناسب ڈیزائن اور توثیق کے بغیر رکھتے ہیں۔
ایک مناسب سپلائر کا انتخاب کرتے وقت، مندرجہ ذیل عوامل پر غور کرنے کی سفارش کی جاتی ہے:
● PCAP اور مزاحمتی ٹچ پینل کے ڈھانچے میں تجربہ
● 4-وائر، 5-وائر، اور 8-تار مزاحم کنفیگریشنز کی دستیابی
● مواد کے انتخاب اور ساختی حسب ضرورت میں صلاحیت
● سینسر فیبریکیشن، سلک اسکریننگ، لیمینیشن اور اسمبلی پر عمل کا کنٹرول
● FPCs اور ٹچ کنٹرولرز کے ساتھ مطابقت
● کوالٹی کنٹرول کے جامع ریکارڈز اور طریقہ کار کے ساتھ جہتی درستگی
● پروٹو ٹائپنگ سپورٹ اور بڑے پیمانے پر پیداوار کی مستقل مزاجی
● تکنیکی مواصلات کی کارکردگی اور طویل مدتی فراہمی کی صلاحیت
ہم OEM اور ODM پروجیکٹس کے لیے حسب ضرورت ٹچ پینل سلوشنز فراہم کرتے ہیں، ٹچ پینل کے ڈھانچے، مواد، طول و عرض، برقی کنکشن، اور درخواست کی ضروریات کا جامع جائزہ لینے میں کلائنٹس کی مدد کرتے ہیں۔
چاہے آپ کو PCAP capacitive ٹچ پینلز کی ضرورت ہو یا 4-wire، 5-wire، اور 8-wire resistive touch panel، ہم بہترین میکانی حل منتخب کر سکتے ہیں جو آپ کے آلات کی فنکشنل، مکینیکل اور ماحولیاتی ضروریات کو پورا کرتا ہے۔
رابطہ کرنے میں خوش آمدیدSKY-TDMPCAP capacitive ٹچ پینلز، 4-wire، 5-wire، اور 8-wire resistive touch panels پر بات کرنے کے لیے، اور ہمیں آپ کے اگلے پروجیکٹ کے لیے ٹچ پینل حل تیار کرنے دیں۔
