صارف کے ہارڈویئر پلیٹ فارم کے لحاظ سے صنعتی آلات کو اکثر مختلف ویڈیو انٹرفیس کی ضرورت ہوتی ہے۔ روایتی LCD کنٹرولر بورڈ عام طور پر صرف ایک پینل انٹرفیس کو سپورٹ کرتے ہیں، انجینئرز کو ہارڈ ویئر کو دوبارہ ڈیزائن کرنے یا مختلف پروجیکٹس کے لیے متعدد کنٹرولر بورڈ خریدنے پر مجبور کرتے ہیں۔

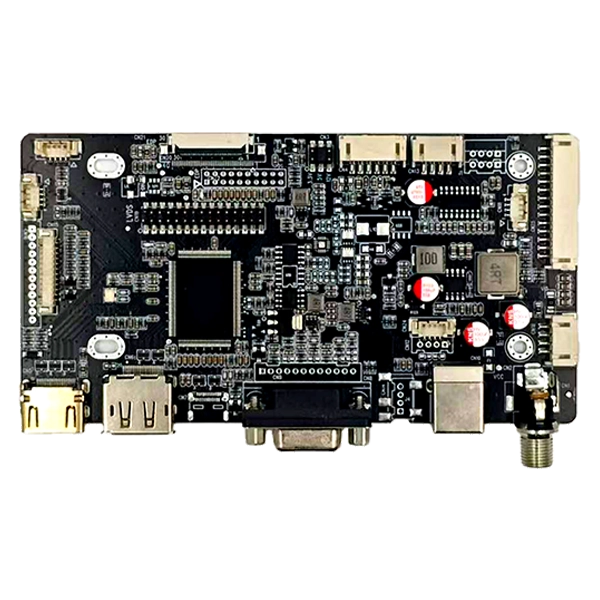

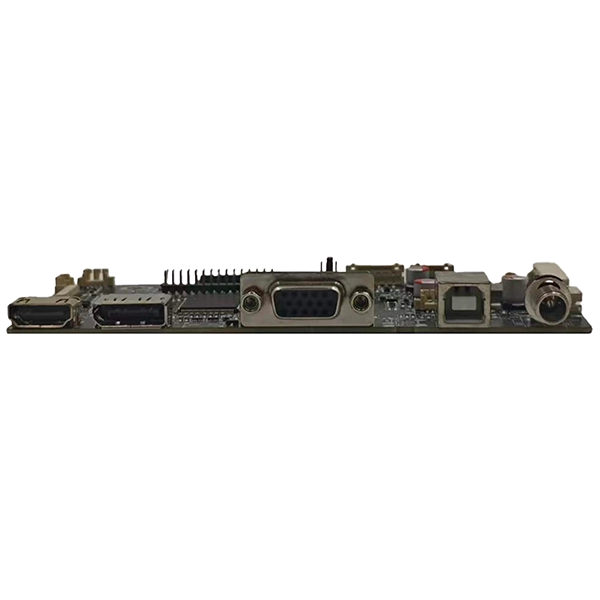

SKY-TDM'sHDMI اور DP اور VGA اور ٹائپ C سے LVDS EDP انٹرفیس AD بورڈانضمام کے ذریعے ان حدود کو ختم کرتا ہے۔HDMI، DisplayPort، VGA اور USB Type-Cویڈیو ان پٹ کے ساتھLVDS اور eDPایک صنعتی گریڈ پی سی بی پر آؤٹ پٹ ڈسپلے کریں۔
چاہے آپ ایک نیا HMI تیار کر رہے ہوں، میراثی آلات کو اپ گریڈ کر رہے ہوں یا صنعتی مشینری میں ایمبیڈڈ ڈسپلے کو ضم کر رہے ہوں، ایک کنٹرولر بورڈ انجینئرنگ کے وقت، انوینٹری کی لاگت اور مصنوعات کی پیچیدگی کو کم کرتے ہوئے متعدد LCD کنفیگریشنز کو سپورٹ کرتا ہے۔
طویل مدتی صنعتی ایپلی کیشنز کے لیے ڈیزائن کیا گیا، بورڈ OEM آلات کے مینوفیکچررز اور سسٹم انٹیگریٹرز کے لیے مستحکم امیج کوالٹی، لچکدار پاور آپشنز اور جامع پیریفرل انٹرفیس فراہم کرتا ہے۔
یہ انٹرفیس AD بورڈ متعدد ان پٹ آپشنز کو مربوط کرتا ہے اور آج کے سب سے عام ویڈیو ذرائع کے ساتھ پوری طرح مطابقت رکھتا ہے:HDMI، DisplayPort (DP)، VGA، اور USB Type-C (DP Alt Mode). یہ صارفین کو بغیر کسی اضافی کنورٹر بورڈ کی ضرورت کے مختلف میزبان پلیٹ فارمز کے درمیان بغیر کسی رکاوٹ کے سوئچ کرنے کی اجازت دیتا ہے۔
یہ HDMI اور DP اور VGA اور Type C سے LVDS EDP انٹرفیس AD بورڈ دونوں مرکزی دھارے کے LCD انٹرفیس کے معیارات کے ساتھ پوری طرح مطابقت رکھتا ہے۔ دستیاب ڈسپلے آؤٹ پٹ کے اختیارات میں ڈوئل چینل 8 بٹ LVDS، 20-پن eDP، 30-pin eDP FPC، اور 40-pin eDP FPC شامل ہیں۔ یہ مثالی طور پر صنعتی TFT LCD ماڈیولز کی ایک وسیع رینج کے لیے موزوں ہے، 7 انچ اسکرین سے لے کر بڑے فارمیٹ ڈسپلے تک۔
صارفین کے درجے کے ڈسپلے بورڈز کے برعکس، یہ HDMI اور DP اور VGA اور Type-C سے LVDS EDP انٹرفیس AD بورڈ خاص طور پر اعلیٰ تصریح اور مطالبہ کرنے والی صنعتی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ اس کی بنیادی ہارڈ ویئر خصوصیات میں ایک وسیع ڈی سی ان پٹ وولٹیج شامل ہے (8V-25V)، کم لہر والے صنعتی پاور ڈیزائن، بہتر ESD (الیکٹرو سٹیٹک ڈسچارج) تحفظ، اور طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لیے صنعتی درجے کے اجزاء کا استعمال۔ یہ خاص طور پر پیچیدہ ماحول جیسے بیرونی ترتیبات اور اعلی درجہ حرارت کے حالات کے لیے موزوں ہے، جس سے ڈسپلے کے مستقل استحکام کی ضمانت ملتی ہے۔
یہ HDMI اور DP اور VGA اور Type C سے LVDS EDP انٹرفیس AD بورڈ وسیع پیمانے پر پیچیدہ ماحول میں کام کرنے والی صنعتی مصنوعات میں استعمال ہوتا ہے۔ عام درخواست کے منظرناموں میں صنعتی HMI ٹرمینلز، اوپن فریم ٹچ مانیٹر، CNC مشین انٹرفیس، طبی تشخیصی آلات، اور مشین ویژن سسٹم شامل ہیں۔
ہر ڈسپلے پروجیکٹ منفرد ہے۔ ہم جامع تکنیکی معاونت کی خدمات فراہم کرتے ہیں، بشمول LCD پینل کی مطابقت کی تصدیق، فرم ویئر آپٹیمائزیشن، EDID (توسیعی ڈسپلے شناختی ڈیٹا) میں ترمیم، بیک لائٹ پیرامیٹر ٹیوننگ، کسٹم LVDS اور eDP کیبل ڈیزائن، اور PCB لوگو پرنٹنگ۔ چاہے آپ کے پروجیکٹ کے لیے معیاری کنٹرولر بورڈ کی ضرورت ہو یا مکمل طور پر حسب ضرورت حل، SKY-TDM پروڈکٹ لائف سائیکل کے ہر مرحلے پر پیشہ ورانہ انجینئرنگ سپورٹ فراہم کرتا ہے۔

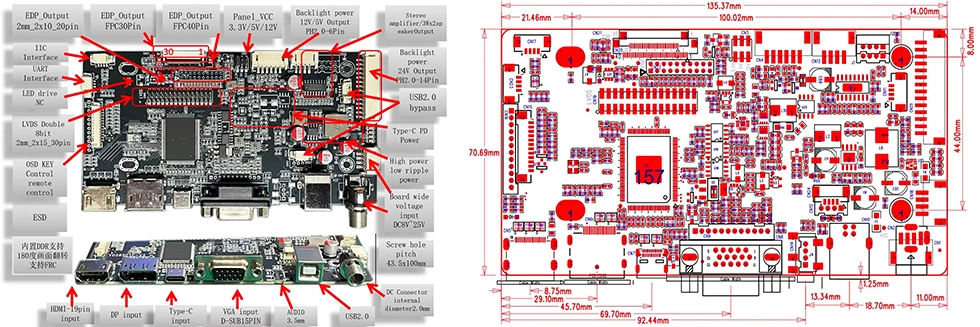

| آئٹم | تفصیلات |
| ویڈیو ان پٹ | HDMI، DisplayPort(DP)، VGA، Type-C |
| ڈسپلے آؤٹ پٹ | LVDS, eDP (20pin/30pin/40pin) |
| پینل وولٹیج | 3.3V/5V/12V |
| بیک لائٹ آؤٹ پٹ | 5V/12V/24V |
| آڈیو | 3W x 2 یمپلیفائر |
| ان پٹ وولٹیج | 8~28V |
| آپریٹنگ درجہ حرارت | -20 ° C سے 80 ° C |
| پن | سگنل | پن | سگنل |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | این سی |
| 5 | جی این ڈی | 6 | جی این ڈی |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | جی این ڈی | 14 | جی این ڈی |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | جی این ڈی | 26 | جی این ڈی |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| پن | سگنل | پن | سگنل |
| 1 | این سی | 2 | جی این ڈی |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | جی این ڈی | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | جی این ڈی |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | جی این ڈی | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | جی این ڈی |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | جی این ڈی | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | این سی |
| 23 | جی این ڈی | 24 | جی این ڈی |
| 25 | جی این ڈی | 26 | جی این ڈی |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | این سی | 36 | این سی |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | این سی |
| پن | سگنل | پن | سگنل |
| 1 | این سی | 2 | جی این ڈی |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | جی این ڈی | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | جی این ڈی |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | جی این ڈی | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | این سی |
| 15 | جی این ڈی | 16 | جی این ڈی |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | این سی |
| 25 | این سی | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | این سی |
| پن | سگنل | پن | سگنل |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | جی این ڈی | 4 | جی این ڈی |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | جی این ڈی | 14 | جی این ڈی |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | جی این ڈی | 18 | جی این ڈی |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| پن | سگنل |
| 1 | جی این ڈی |
| 2 | جی این ڈی |
| 3 | PWM/Vadj |
| 4 | آن/آف |
| 5 | +12V/5V |
| 6 | +12V/5V |
ہارڈ ویئر کی فراہمی صرف بنیاد ہے؛ خدمت طویل مدتی کامیابی کی ضمانت ہے۔ SKY-TDM آپ کے پروجیکٹ کے آغاز کو تیز کرنے اور آپ کے سپلائی چین کے چیلنجوں کو مکمل طور پر حل کرنے کے لیے پرعزم ہے۔ ہم مندرجہ ذیل بنیادی مدد فراہم کرتے ہیں:
- طویل پروڈکٹ لائف سائیکل:مستحکم اور قابل اعتماد بڑے پیمانے پر پیداواری صلاحیتیں۔
- جامع تکنیکی مدد:LCD مطابقت کی جانچ اور کسٹم سگنل کیبلز کے ساتھ مدد۔
- لچکدار پیداوار ماڈل:کم MOQ (کم سے کم آرڈر کی مقدار) اور تیز تکنیکی ردعمل۔
- آل ان ون ڈسپلے حل:ٹچ اسکرینز اور LCD پینل متنوع ضروریات کو پورا کرنے کے لیے مماثل سیٹ کے طور پر بھیجے گئے۔
A: ہاں۔ یہ صنعتی درجے کے TFT LCD پینلز کے ساتھ مطابقت رکھتا ہے جس میں LVDS یا eDP انٹرفیس شامل ہیں۔ ہم آپ کے مخصوص پینل ماڈل کی بنیاد پر مناسب کنیکٹرز اور فرم ویئر کی سفارش کر سکتے ہیں۔
A: بورڈ سپورٹ کرتا ہے۔HDMI، DisplayPort، VGA، اور USB Type-C(DP Alt موڈ کے ساتھ)، مختلف صنعتی کمپیوٹرز اور ایمبیڈڈ سسٹمز کے ساتھ وسیع مطابقت کو یقینی بنانا۔
A: ہاں۔ ہم جامع فرم ویئر حسب ضرورت خدمات پیش کرتے ہیں، بشمول ٹائمنگ ایڈجسٹمنٹ، EDID (توسیعی ڈسپلے شناختی ڈیٹا) کنفیگریشن، بوٹ لوگو حسب ضرورت، اور پینل پیرامیٹر آپٹیمائزیشن۔
A: کنٹرولر بورڈ وسیع ڈی سی ان پٹ رینج کی حمایت کرتا ہے۔8V سے 25Vاسے 12V اور 24V صنعتی پاور سپلائی کے نظام کے ساتھ بالکل ہم آہنگ بناتا ہے۔
A: ہاں۔ ہم اپنے صارفین کے لیے پلگ اینڈ پلے انضمام کو یقینی بنانے کے لیے حسب ضرورت LVDS کیبلز، eDP FPC کیبلز، بیک لائٹ کیبلز، اور پاور ہارنس تیار کرتے ہیں۔
A: ہاں۔ ہم پی سی بی سلکس اسکرین لوگو پرنٹنگ، فرم ویئر کی تخصیص، کنیکٹر میں ترمیم، کیبل اسمبلیوں، اور مکمل ODM ترقیاتی خدمات کی حمایت کرتے ہیں۔
A: LVDS آؤٹ پٹ تک سپورٹ کرتا ہے۔1920×1080 @ 60Hz(ڈبل چینل 8 بٹ)۔ eDP آؤٹ پٹ تک سپورٹ کرتا ہے۔3840×2160 @ 60Hz(4K UHD)، پینل کی تفصیلات اور کیبل کے معیار پر منحصر ہے۔ 4K ایپلیکیشنز کے لیے، ہم تجویز کرتے ہیں کہ بہترین بینڈوتھ کے لیے eDP انٹرفیس استعمال کریں۔
A: ہاں۔ بورڈ فرم ویئر کنفیگریشن کے ذریعے 180° تصویری گردش کو سپورٹ کرتا ہے۔ 90°/270° گردش (پورٹریٹ موڈ) کے لیے، ہم آپ کے پینل اور ایپلیکیشن کی ضروریات کی بنیاد پر فرم ویئر کو حسب ضرورت بنا سکتے ہیں۔ براہ کرم آرڈر دیتے وقت اپنی واقفیت کی ضرورت کی وضاحت کریں۔
قابل اعتماد کی تلاش ہے۔HDMI اور DP اور VGA اور ٹائپ C سے LVDS EDP انٹرفیس AD بورڈآپ کے اگلے ایمبیڈڈ ڈسپلے پروجیکٹ کے لیے؟
سب سے موزوں حل تجویز کرنے کے لیے، براہ کرم انکوائری کرتے وقت درج ذیل معلومات فراہم کریں:
- LCD پینل ماڈل نمبر
- مطلوبہ ویڈیو ان پٹ انٹرفیس (HDMI، DP، VGA، یا USB Type-C)
- ان پٹ پاور وولٹیج
- بیک لائٹ کی ضروریات
- تخمینہ شدہ سالانہ مقدار
- OEM یا فرم ویئر حسب ضرورت کی ضروریات
ہماری انجینئرنگ ٹیم آپ کی تصریحات کا جائزہ لے گی اور 24 کاروباری گھنٹوں کے اندر ایک ہم آہنگ حل، تکنیکی سفارشات اور ایک کوٹیشن فراہم کرے گی۔
