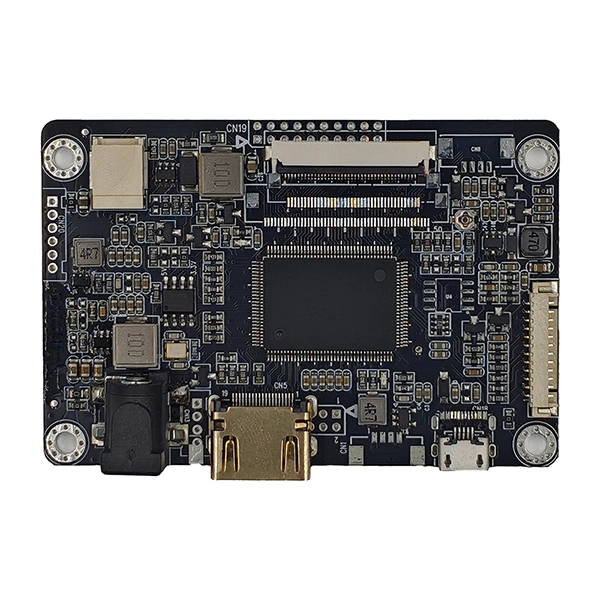

OEM ڈسپلے پروجیکٹس کے لیے جن کو قابل اعتماد سگنل کنورژن کی ضرورت ہے،HDMI سے TTL انٹرفیس AD بورڈسےSKY-TDMHDMI ویڈیو ذرائع کو TTL/RGB TFT LCD پینلز کے ساتھ مربوط کرنے کا ایک عملی طریقہ فراہم کرتا ہے۔ اس کا ایڈجسٹ پینل وولٹیج، مربوط LED بیک لائٹ کنٹرول، حسب ضرورت فرم ویئر، اور کمپیکٹ صنعتی ڈیزائن اسے ایمبیڈڈ آلات، HMI ٹرمینلز، طبی آلات، لیبارٹری کے آلات، اور دیگر خلائی محدود ڈسپلے ایپلی کیشنز کے لیے موزوں بناتے ہیں۔
ایک HDMI ٹو TTL انٹرفیس AD بورڈ HDMI ویڈیو سورس اور TTL/RGB سگنلنگ کا استعمال کرتے ہوئے مطابقت پذیر TFT LCD پینل کے درمیان کنٹرول پل کا کام کرتا ہے۔ سازوسامان کے مینوفیکچررز کے لیے، اس قسم کے کنٹرولر کی قدر بنیادی سگنل کی تبدیلی سے آگے بڑھ جاتی ہے۔ پینل وولٹیج کا انتخاب، ڈسپلے ٹائمنگ، بیک لائٹ مینجمنٹ، انٹرفیس میچنگ، فرم ویئر کنفیگریشن، اور پی سی بی کی وشوسنییتا سبھی ایمبیڈڈ ڈسپلے سسٹم کی کامیابی کو متاثر کر سکتے ہیں۔ SKY-TDM حل متعدد TTL انٹرفیس کنفیگریشنز، 3.3V/5V پینل وولٹیج ایڈجسٹمنٹ، مربوط LED بیک لائٹ کنٹرول، حسب ضرورت فرم ویئر، اور 8–18V DC پاور ان پٹ کو سپورٹ کرتا ہے۔ یہ خصوصیات انجینئرز کو اضافی سرکٹری کو کم کرنے، وائرنگ کو آسان بنانے، LCD انضمام کو تیز کرنے، اور زیادہ لچکدار صنعتی ڈسپلے مصنوعات تیار کرنے میں مدد کرتی ہیں۔
مندرجات کا جدول
- HDMI سے TTL انٹرفیس AD بورڈ کیا ہے؟
- TFT LCD پروجیکٹس کے لیے HDMI سے TTL کی تبدیلی کیوں اہم ہے؟
- تشخیص کرنے کے لئے اہم خصوصیات کیا ہیں؟
- کلیدی تکنیکی وضاحتیں
- بورڈ کہاں استعمال کیا جا سکتا ہے؟
- انجینئرز کو LCD انٹیگریشن سے کیسے رجوع کرنا چاہئے؟
- کس طرح حسب ضرورت پروجیکٹ کی مطابقت کو بہتر بناتی ہے؟
- اکثر پوچھے گئے سوالات
- نتیجہ اور پروجیکٹ سپورٹ
HDMI سے TTL انٹرفیس AD بورڈ کیا ہے؟
ایک HDMI ٹو TTL انٹرفیس AD بورڈ ایک LCD کنٹرولر ہے جو HDMI ذریعہ سے ویڈیو کی معلومات کو سگنل کی شکل میں تبدیل کرتا ہے جس پر ایک ہم آہنگ TTL/RGB TFT LCD پینل عمل کر سکتا ہے۔ HDMI بڑے پیمانے پر کمپیوٹرز، ایمبیڈڈ سسٹمز، انڈسٹریل کنٹرولرز اور دیگر جدید ڈیجیٹل ویڈیو ذرائع کے ذریعے استعمال کیا جاتا ہے، جبکہ بہت سے TFT LCD پینل متوازی RGB یا TTL انٹرفیس استعمال کرتے ہیں۔
مناسب کنٹرولر کے بغیر، انجینئرز کو ہوسٹ سسٹم کو دوبارہ ڈیزائن کرنے یا اضافی سگنل کنورژن سرکٹری تیار کرنے کی ضرورت پڑسکتی ہے۔ ایک وقف شدہ کنٹرولر بورڈ زیادہ براہ راست انضمام کا راستہ فراہم کرتا ہے اور ایک کمپیکٹ حل میں سگنل پروسیسنگ، پینل پاور مینجمنٹ، ٹائمنگ کنفیگریشن، اور بیک لائٹ کنٹرول کو یکجا کر سکتا ہے۔
SKY-TDM HDMI سے TTL انٹرفیس AD بورڈ خاص طور پر صنعتی LCD انضمام کے لیے ڈیزائن کیا گیا ہے۔ اس کی مصنوعات کی تفصیلات کے مطابق، یہ TTL/RGB ڈسپلے آؤٹ پٹ کنفیگریشنز، ایڈجسٹ ایبل 3.3V یا 5V پینل وولٹیج، ایک مربوط LED ڈرائیور، حسب ضرورت فرم ویئر، اور 8–18V DC پاور سپلائی رینج کو سپورٹ کرتا ہے۔
TFT LCD پروجیکٹس کے لیے HDMI سے TTL کی تبدیلی کیوں اہم ہے؟
ڈسپلے انضمام میں اکثر صحیح جسمانی جہتوں کے ساتھ LCD کو منتخب کرنے سے زیادہ شامل ہوتا ہے۔ انجینئرز کو ویڈیو سورس، انٹرفیس، وولٹیج، ٹائمنگ، بیک لائٹ، کنیکٹر، اور مکینیکل ڈھانچے سے بھی مماثل ہونا چاہیے۔
ایک مناسب HDMI-to-TTL کنٹرولر کئی عام انضمام چیلنجوں سے نمٹنے میں مدد کر سکتا ہے:
- انٹرفیس مطابقت:یہ HDMI ویڈیو ذرائع اور TTL/RGB TFT پینلز کے درمیان ایک عملی کنکشن فراہم کرتا ہے۔
- پاور ملاپ:ایڈجسٹ پینل وولٹیج مختلف LCD برقی ضروریات کو ایڈجسٹ کرنے میں مدد کرتا ہے۔
- بیک لائٹ مینجمنٹ:انٹیگریٹڈ ایل ای ڈی بیک لائٹ کنٹرول الگ ڈرائیور سرکٹ کی ضرورت کو کم کرتا ہے۔
- فرم ویئر موافقت:ڈسپلے ٹائمنگ اور دیگر پیرامیٹرز کو مخصوص LCD ماڈلز کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
- کمپیکٹ تنصیب:ایک چھوٹا کنٹرولر لے آؤٹ قیمتی ہو سکتا ہے جہاں انکلوژر کی جگہ محدود ہو۔
- ترقیاتی کارکردگی:ایک تیار کنٹرولر فن تعمیر OEM ٹیم کے ذریعہ مطلوبہ ڈسپلے انٹرفیس کی ترقی کی مقدار کو کم کرسکتا ہے۔
تشخیص کرنے کے لئے اہم خصوصیات کیا ہیں؟
1. متعدد TTL/RGB انٹرفیس کنفیگریشنز
مختلف TFT پینل مختلف FPC پن اسائنمنٹس اور سگنل کنفیگریشنز استعمال کر سکتے ہیں۔ بورڈ متعدد انٹرفیس انتظامات کی حمایت کرتا ہے، بشمول 40-پن اور 50-پن RGB کنفیگریشنز، انجینئرز کو موزوں پینلز کا انتخاب کرتے وقت زیادہ لچک فراہم کرتے ہیں۔
2. سایڈست پینل وولٹیج
کنٹرولر قابل انتخاب 3.3V اور 5V پینل آؤٹ پٹ وولٹیج کو سپورٹ کرتا ہے۔ یہ ضروری ہے کیونکہ غیر مطابقت پذیر وولٹیج کی فراہمی ڈسپلے میں عدم استحکام یا پینل الیکٹرانکس کو ممکنہ طور پر نقصان پہنچا سکتی ہے۔ وولٹیج کے انتخاب کی ہمیشہ LCD مینوفیکچرر کی برقی تصریحات کے خلاف تصدیق ہونی چاہیے۔
3. انٹیگریٹڈ ایل ای ڈی بیک لائٹ ڈرائیور
بلٹ ان بیک لائٹ کنٹرول سرکٹ ایک ہی بورڈ پر ڈسپلے کنٹرول اور ایل ای ڈی بیک لائٹ مینجمنٹ کو ملا کر سسٹم کے فن تعمیر کو آسان بناتا ہے۔ بیک لائٹ انٹرفیس سسٹم لیول کنٹرول کے لیے پاور، آن/آف، اور PWM/Vadj سے متعلقہ کنکشن فراہم کرتا ہے۔
4. حسب ضرورت فرم ویئر
تصویروں کو صحیح طریقے سے ڈسپلے کرنے کے لیے LCD پینلز کو مناسب ٹائمنگ پیرامیٹرز کی ضرورت ہوتی ہے۔ فرم ویئر کی تخصیص پراجیکٹ کی ضروریات کے مطابق ریزولوشن، ٹائمنگ، ڈسپلے اورینٹیشن، بوٹ لوگو، اور OSD کنفیگریشن جیسے پیرامیٹرز کا احاطہ کر سکتی ہے۔
5. صنعتی اورینٹڈ ڈیزائن
صنعتی آلات مسلسل کام کر سکتے ہیں اور برقی مداخلت، درجہ حرارت میں تبدیلی، اور جگہ کی حدود کا تجربہ کر سکتے ہیں۔ کنٹرولر کو مستحکم پاور مینجمنٹ، آپٹمائزڈ سگنل روٹنگ، اور ایمبیڈڈ ایپلی کیشنز کی ڈیمانڈ کرنے کے لیے EMI سے آگاہ انجینئرنگ کے ساتھ ڈیزائن کیا گیا ہے۔
کلیدی تکنیکی وضاحتیں
مندرجہ ذیل جدول HDMI سے TTL انٹرفیس AD بورڈ کی اہم شائع شدہ خصوصیات کا خلاصہ کرتا ہے:
| فیچر | تفصیلات | انٹیگریشن ویلیو |
|---|---|---|
| ویڈیو ان پٹ | HDMI | جدید HDMI ویڈیو ذرائع سے جڑتا ہے۔ |
| LCD آؤٹ پٹ | ٹی ٹی ایل / آر جی بی / ایل وی ڈی ایس | لچکدار ڈسپلے انضمام کی حمایت کرتا ہے۔ |
| پینل وولٹیج | 3.3V/5V | مختلف پینل پاور کی ضروریات کو اپناتا ہے۔ |
| بیک لائٹ کنٹرول | انٹیگریٹڈ ایل ای ڈی ڈرائیور | بیرونی بیک لائٹ سرکٹری کو کم کرتا ہے۔ |
| بجلی کی فراہمی | DC 8-18V | مختلف ایمبیڈڈ پاور آرکیٹیکچرز کے لیے موزوں ہے۔ |
| او ایس ڈی | بیرونی کیپیڈ سپورٹڈ | صارف کا سامنا ڈسپلے ایڈجسٹمنٹ کو فعال کرتا ہے۔ |
| فرم ویئر | مرضی کے مطابق | پروجیکٹ کے لیے مخصوص ڈسپلے کنفیگریشن کی اجازت دیتا ہے۔ |
| آپریٹنگ درجہ حرارت | -20 ° C سے 80 ° C | ایک وسیع صنعتی آپریٹنگ رینج کی حمایت کرتا ہے۔ |
انجینئرز کو آرڈر دینے یا بڑے پیمانے پر پیداوار شروع کرنے سے پہلے منتخب کردہ LCD پینل کے خلاف مکمل الیکٹریکل، ٹائمنگ، مکینیکل، اور کنیکٹر کی تفصیلات کی تصدیق کرنی چاہیے۔
بورڈ کہاں استعمال کیا جا سکتا ہے؟
کمپیکٹ فن تعمیر اور قابل ترتیب ڈسپلے انٹرفیس ایک HDMI ٹو TTL انٹرفیس AD بورڈ کو متعدد ایمبیڈڈ ایپلی کیشنز کے لیے مفید بناتا ہے۔ عام استعمال کے معاملات میں شامل ہیں:
- صنعتی HMI:صنعتی کمپیوٹرز یا کنٹرولرز کو کمپیکٹ TFT آپریٹر ڈسپلے سے جوڑیں۔
- طبی آلات:تشخیصی، نگرانی، اور لیبارٹری کے آلات کے لیے ایک ڈسپلے انٹرفیس فراہم کریں۔
- پورٹ ایبل ٹیسٹ کا سامان:کمپیکٹ ڈسپلے کی حمایت کریں جہاں پی سی بی کی جگہ اور پاور مینجمنٹ اہم ہیں۔
- بلڈنگ آٹومیشن:کنٹرول اور مانیٹرنگ ٹرمینلز میں استعمال ہونے والے ڈرائیو ڈسپلے ماڈیولز۔
- حفاظتی سامان:TFT ڈسپلے کو کمپیکٹ مانیٹرنگ اور کنٹرول ڈیوائسز میں ضم کریں۔
- ایمبیڈڈ ٹرمینلز:اپنی مرضی کے مطابق صنعتی اور سمارٹ آلات کے لیے HDMI-to-TTL کنکشن فراہم کریں۔
یہ ایپلی کیشنز عام طور پر اسی طرح کے تقاضوں کا اشتراک کرتی ہیں: مستحکم امیج ٹرانسمیشن، قابل پیشن گوئی پینل کی مطابقت، کمپیکٹ انسٹالیشن، اور ایک کنٹرولر جسے حتمی LCD کنفیگریشن کے مطابق ڈھالا جا سکتا ہے۔
انجینئرز کو LCD انٹیگریشن سے کیسے رجوع کرنا چاہئے؟
ایک قابل اعتماد ڈسپلے پروجیکٹ کا آغاز صرف ان پٹ کنیکٹر کی بنیاد پر کنٹرولر کو منتخب کرنے کے بجائے LCD پینل کی خصوصیات سے ہونا چاہیے۔ ایک منظم مطابقت کی جانچ بعد میں ترقی میں مہنگے نئے ڈیزائن کو روک سکتی ہے۔
- LCD ماڈل کی شناخت کریں:عین مطابق پینل پارٹ نمبر اور ڈیٹا شیٹ کی تصدیق کریں۔
- انٹرفیس چیک کریں:تصدیق کریں کہ آیا پینل مطلوبہ TTL/RGB پن کنفیگریشن کا استعمال کرتا ہے۔
- وولٹیج کی تصدیق کریں:کنٹرولر کے پینل وولٹیج کی ترتیب کو LCD تفصیلات کے ساتھ ملائیں۔
- وقت کی تصدیق کریں:پکسل کلاک، افقی وقت، عمودی وقت، مطابقت پذیری، اور متعلقہ پیرامیٹرز کو چیک کریں۔
- بیک لائٹ سے میچ کریں:ایل ای ڈی وولٹیج، کرنٹ، پی ڈبلیو ایم کی ضروریات اور کنیکٹر کنفیگریشن کی تصدیق کریں۔
- مکینیکل تفصیلات چیک کریں:FPC واقفیت، کنیکٹر کی پوزیشن، بورڈ کے طول و عرض، اور بڑھتے ہوئے ضروریات کی تصدیق کریں۔
- مکمل اسمبلی کی جانچ کریں:تصویر کے استحکام، آغاز کے رویے، چمک کنٹرول، درجہ حرارت کی کارکردگی، اور طویل مدتی آپریشن کا جائزہ لیں۔
کنٹرولر فراہم کنندہ کو LCD ڈیٹا شیٹ، مطلوبہ ایپلی کیشن، ان پٹ سورس، اور انکلوژر کی رکاوٹیں فراہم کرنا مماثلت کے عمل کو کافی زیادہ موثر بنا سکتا ہے۔
کس طرح حسب ضرورت پروجیکٹ کی مطابقت کو بہتر بناتی ہے؟
معیاری کنٹرولر بورڈز عام ایپلی کیشنز کے لیے کارآمد ہوتے ہیں، لیکن OEM پروڈکٹس میں اکثر ایسے تقاضے ہوتے ہیں جنہیں عام ترتیب سے حل نہیں کیا جا سکتا۔ فرم ویئر اور ہارڈویئر حسب ضرورت اس وجہ سے ڈسپلے کی ترقی کا ایک اہم حصہ بن سکتا ہے۔
SKY-TDM حسب ضرورت کے اختیارات فراہم کرتا ہے جس میں شامل ہو سکتے ہیں:
- LCD ریزولوشن اور ٹائمنگ کنفیگریشن
- ڈسپلے فریم ریٹ اور امیج پیرامیٹر ایڈجسٹمنٹ
- بوٹ لوگو اور اسٹارٹ اپ انٹرفیس حسب ضرورت
- OSD مینو کنفیگریشن
- ڈسپلے اورینٹیشن ایڈجسٹمنٹ
- TTL/RGB کیبل اور FPC کنیکٹر ملاپ
- بیک لائٹ کی چمک اور طاقت کی ترتیب کی اصلاح
- پی سی بی سلک اسکرین اور پرائیویٹ لیبل حسب ضرورت
- مکینیکل بڑھتے ہوئے موافقت
یہ نقطہ نظر خاص طور پر OEM مینوفیکچررز کے لیے مفید ہے جو ایک متعین LCD ماڈل، اپنی مرضی کے مطابق انکلوژر، یا طویل پروڈکٹ لائف سائیکل کے ساتھ ساز و سامان تیار کرتے ہیں۔ SKY-TDM ٹچ پینلز، LCD ڈسپلے، اور LCD ڈرائیور بورڈز کو ڈھکنے والے ڈسپلے کے انضمام کی وسیع تر صلاحیتیں بھی فراہم کرتا ہے، جو ملٹی کمپوننٹ سورسنگ کو آسان بنانے میں مدد کر سکتا ہے۔
اکثر پوچھے گئے سوالات
Q1: کون سے LCD پینل HDMI سے TTL انٹرفیس AD بورڈ کے ساتھ کام کر سکتے ہیں؟
بورڈ کو ہم آہنگ TTL/RGB TFT LCD پینلز کے لیے ڈیزائن کیا گیا ہے۔ مطابقت پینل کے انٹرفیس، ریزولوشن، ٹائمنگ، وولٹیج، کنیکٹر، اور بیک لائٹ کی ضروریات پر منحصر ہے۔ عین مطابق LCD ماڈل فراہم کرنے سے انجینئرنگ ٹیم کو مطابقت کی تصدیق کرنے میں مدد ملتی ہے۔
Q2: کیا فرم ویئر کو مخصوص LCD کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں فرم ویئر کو پروجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جاسکتا ہے، بشمول ڈسپلے ٹائمنگ، ریزولوشن، اورینٹیشن، اسٹارٹ اپ لوگو، اور OSD سے متعلقہ سیٹنگز۔
Q3: کیا بورڈ میں بیک لائٹ ڈرائیور شامل ہے؟
جی ہاں کنٹرولر میں ایک مربوط LED بیک لائٹ ڈرائیور شامل ہے، جو اضافی بیرونی بیک لائٹ کنٹرول ماڈیول کی ضرورت کو کم کرنے میں مدد کرتا ہے۔
Q4: کنٹرولر کس پینل وولٹیج کو سپورٹ کرتا ہے؟
شائع شدہ وضاحتیں قابل انتخاب 3.3V اور 5V پینل وولٹیج کے اختیارات کی نشاندہی کرتی ہیں۔ LCD مینوفیکچرر کی وضاحتوں کے مطابق صحیح ترتیب کا انتخاب کیا جانا چاہیے۔
Q5: کیا بورڈ صنعتی سامان کے لیے موزوں ہے؟
جی ہاں پروڈکٹ کو صنعتی پر مبنی ایپلی کیشنز جیسے HMI ٹرمینلز، طبی آلات، لیبارٹری کے آلات، پورٹیبل ٹیسٹ ڈیوائسز، اور ایمبیڈڈ کنٹرول سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ اس کی شائع شدہ آپریٹنگ درجہ حرارت کی حد -20 ° C سے 80 ° C ہے۔
Q6: کیا SKY-TDM مماثل کیبلز فراہم کر سکتا ہے؟
جی ہاں SKY-TDM ڈسپلے انٹیگریشن پروجیکٹس کے لیے انٹرفیس اور کیبل میچنگ کو سپورٹ کرتا ہے، بشمول حسب ضرورت TTL/RGB سگنل کیبلز اور FPC کنکشن۔
Q7: کیا OEM صارفین اپنی مرضی کے مطابق برانڈنگ کی درخواست کر سکتے ہیں؟
جی ہاں دستیاب حسب ضرورت پی سی بی سلک اسکرین مارکنگز، پرائیویٹ لیبل پیکیجنگ، خصوصی فرم ویئر، اور دیگر پروجیکٹ کے لیے مخصوص تقاضے شامل کر سکتے ہیں۔
نتیجہ اور پروجیکٹ سپورٹ
صحیح ڈسپلے کنٹرولر کا انتخاب ایمبیڈڈ LCD پروجیکٹ کی کارکردگی اور وشوسنییتا کو نمایاں طور پر متاثر کر سکتا ہے۔ ایک HDMI ٹو TTL انٹرفیس AD بورڈ HDMI ویڈیو ذرائع اور TTL/RGB TFT پینلز کے درمیان ایک عملی پل فراہم کرتا ہے جبکہ ایک کمپیکٹ حل میں سگنل کنورژن، پینل پاور مینجمنٹ، بیک لائٹ کنٹرول، اور فرم ویئر کنفیگریشن کو یکجا کرتا ہے۔ OEM مینوفیکچررز کے لیے، ٹائمنگ، فرم ویئر، کیبلز، کنیکٹرز، اور مکینیکل تفصیلات کو اپنی مرضی کے مطابق کرنے کی صلاحیت مصنوعات کی ترقی کو مزید آسان بنا سکتی ہے اور طویل مدتی پیداوار کو مستحکم کرنے میں مدد فراہم کر سکتی ہے۔
اگر آپ صنعتی HMI، طبی آلات، لیبارٹری ڈیوائس، پورٹیبل ٹیسٹر، یا کوئی اور ایمبیڈڈ ڈسپلے پروڈکٹ تیار کر رہے ہیں، تو SKY-TDM آپ کے LCD ماڈل اور سسٹم کی ضروریات کا اندازہ کرنے میں مدد کر سکتا ہے۔ HDMI سے TTL انٹرفیس AD بورڈ کو دریافت کریں یاہم سے رابطہ کریں۔آپ کی LCD ڈیٹا شیٹ، مطلوبہ انٹرفیس، مقدار، اور حسب ضرورت تقاضوں کے ساتھ ایک مناسب ڈسپلے کنٹرولر حل پر تبادلہ خیال کریں۔
