جب صنعتی آلات کو لچکدار ویڈیو ان پٹ اور قابل اعتماد TFT LCD کنیکٹوٹی کی ضرورت ہوتی ہے،2-HDMI سے LVDS TTL انٹرفیس AD بورڈسےSKY-TDMایک عملی کنٹرولر حل فراہم کرتا ہے۔ صنعتی ڈسپلے انٹیگریشن کے لیے ڈیزائن کیا گیا، یہ ڈوئل HDMI ان پٹ، LVDS اور TTL آؤٹ پٹس، کنفیگر ایبل فرم ویئر، اور LCD پینلز کو 7 سے 32 انچ تک سپورٹ کرتا ہے، جس سے OEM ڈویلپرز کو ہارڈویئر انضمام کو آسان بنانے اور ترقیاتی کوششوں کو کم کرنے میں مدد ملتی ہے۔
ایک ڈسپلے کنٹرولر کو ویڈیو سگنلز کو تبدیل کرنے سے زیادہ کرنا چاہیے۔ اسے LCD انٹرفیس سے مماثل ہونے، امیج کی مستحکم ترسیل کو برقرار رکھنے، مطلوبہ پینل ٹائمنگ کو سپورٹ کرنے، اور آلات کی زندگی کے دوران قابل اعتماد رہنے کی ضرورت ہے۔ دی2-HDMI سے LVDS TTL انٹرفیس AD بورڈان عملی ضروریات کے مطابق ڈیزائن کیا گیا ہے۔ دو HDMI ویڈیو ذرائع کو قبول کرنے اور LVDS یا RGB TTL آؤٹ پٹ انٹرفیس فراہم کرنے سے، یہ صنعتی TFT LCD پینلز کا انتخاب کرتے وقت آلات کے ڈیزائنرز کو زیادہ لچک فراہم کرتا ہے۔ اس کے قابل ترتیب فرم ویئر کو ریزولوشن، ٹائمنگ، انٹرفیس کی تعریف، بیک لائٹ کنٹرول، او ایس ڈی سیٹنگز، اور پروجیکٹ کی دیگر ضروریات کے مطابق بھی ڈھالا جا سکتا ہے۔ یہ بورڈ کو صنعتی آٹومیشن، طبی آلات، سیلف سروس کیوسک، ڈیجیٹل اشارے، نقل و حمل کا سامان، اور ایمبیڈڈ ڈسپلے سسٹمز کے لیے موزوں بناتا ہے۔
مندرجات کا جدول
- 2-HDMI سے LVDS TTL انٹرفیس AD بورڈ کیا ہے؟
- صنعتی ڈسپلے میں ڈوئل HDMI ان پٹ کیوں اہمیت رکھتے ہیں؟
- LVDS اور TTL آؤٹ پٹ LCD مطابقت کو کیسے بہتر بناتے ہیں؟
- غور کرنے کی اہم خصوصیات کیا ہیں؟
- یہ ڈسپلے کنٹرولر کہاں استعمال کیا جا سکتا ہے؟
- یہ OEM ڈسپلے انضمام کو کیسے آسان بناتا ہے؟
- کنٹرولر بورڈ کا تکنیکی جائزہ
- اکثر پوچھے گئے سوالات
- اپنی مرضی کے مطابق صنعتی ڈسپلے حل حاصل کریں۔
2-HDMI سے LVDS TTL انٹرفیس AD بورڈ کیا ہے؟
ایک ڈسپلے AD بورڈ، جسے عام طور پر LCD کنٹرولر بورڈ کہا جاتا ہے، ویڈیو سورس اور LCD پینل کے درمیان کنکشن پوائنٹ کے طور پر کام کرتا ہے۔ صنعتی آلات میں، ویڈیو سورس HDMI سگنل فراہم کر سکتا ہے جبکہ منتخب TFT LCD پینل کو LVDS یا TTL انٹرفیس کی ضرورت ہو سکتی ہے۔ کنٹرولر آنے والے ویڈیو سگنل کا ترجمہ اور کارروائی کرتا ہے تاکہ اسے مناسب LCD انٹرفیس تک پہنچایا جا سکے۔

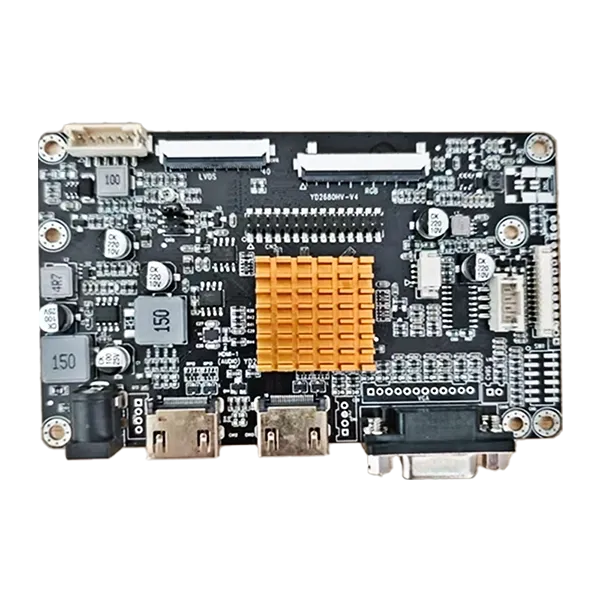

دی2-HDMI سے LVDS TTL انٹرفیس AD بورڈخاص طور پر اس قسم کے انضمام کے لیے ڈیزائن کیا گیا ہے۔ یہ دو HDMI ویڈیو ان پٹ کو سپورٹ کرتا ہے اور ہم آہنگ صنعتی TFT LCD پینلز کے لیے LVDS یا RGB TTL آؤٹ پٹ فراہم کر سکتا ہے۔ مصنوعات کی تفصیلات کے مطابق، یہ مخصوص پینل کی ضروریات کے مطابق، تقریباً 7 سے 32 انچ تک صنعتی TFT ڈسپلے کے لیے ترتیب دیا جا سکتا ہے۔
OEM پروجیکٹس کے لیے، یہ نقطہ نظر پینل ماڈلز یا آلات کی ترتیب کو تبدیل کرتے وقت پورے ڈسپلے الیکٹرانکس کو دوبارہ ڈیزائن کرنے کی ضرورت کو کم کر سکتا ہے۔ اس کے بجائے، انجینئرز ایک مناسب کنٹرولر کنفیگریشن کا انتخاب کر سکتے ہیں اور LCD کی ریزولوشن، ٹائمنگ، انٹرفیس کی تعریف، اور پاور کی ضروریات کی تصدیق کر سکتے ہیں۔
صنعتی ڈسپلے میں ڈوئل HDMI ان پٹ کیوں اہمیت رکھتے ہیں؟
صنعتی نظام تیزی سے متعدد ویڈیو ذرائع استعمال کرتے ہیں۔ مثال کے طور پر، صنعتی کیمرے، معائنہ کے نظام، ایمبیڈڈ کمپیوٹر، یا ثانوی پروسیسنگ یونٹ سے سگنل وصول کرنے کے دوران مشین کو کمپیوٹر سے معلومات ظاہر کرنے کی ضرورت پڑ سکتی ہے۔
دو HDMI ان پٹ کے ساتھ ایک کنٹرولر دو ڈیجیٹل ویڈیو ذرائع کو جوڑنے اور ان کے درمیان سوئچ کرنے کا ایک آسان طریقہ فراہم کرتا ہے۔ یہ ہر ایپلیکیشن میں اضافی بیرونی سوئچنگ ڈیوائس کی ضرورت کے بغیر سسٹم کے فن تعمیر کو مزید لچکدار بنا سکتا ہے۔
- متعدد ویڈیو ذرائع:دو HDMI ان پٹ سسٹم میں زیادہ لچک فراہم کرتے ہیں۔
- سسٹم انضمام:ویڈیو سورس سوئچنگ کو ڈسپلے فن تعمیر میں شامل کیا جا سکتا ہے۔
- آلات کی اپ گریڈیشن:موجودہ سسٹمز کو نئے HDMI پر مبنی ویڈیو ذرائع کے مطابق ڈھالا جا سکتا ہے۔
- ڈیزائن لچک:انجینئرز مختلف سورس کنفیگریشنز کے ارد گرد ڈسپلے سسٹم بنا سکتے ہیں۔
یہ خصوصیت خاص طور پر صنعتی HMI سسٹمز، کنٹرول ٹرمینلز، معائنہ کے آلات، کیوسک اور دیگر مصنوعات کے لیے مفید ہے جہاں ڈسپلے کے ذریعہ لچک اہم ہے۔
LVDS اور TTL آؤٹ پٹ LCD مطابقت کو کیسے بہتر بناتے ہیں؟
LCD پینل سب ایک ہی برقی انٹرفیس کا استعمال نہیں کرتے ہیں۔ صنعتی TFT ایپلی کیشنز میں عام طور پر سامنے آنے والے دو انٹرفیس LVDS اور TTL/RGB ہیں۔ غلط کنٹرولر انٹرفیس کا انتخاب غیر مطابقت، غیر مستحکم تصاویر، یا اضافی ہارڈ ویئر کو دوبارہ ڈیزائن کرنے کا باعث بن سکتا ہے۔
LVDS اور TTL دونوں آؤٹ پٹ کو سپورٹ کرنا سسٹم ڈیزائنرز کو مطابقت پذیر LCD پینلز کا انتخاب کرتے وقت مزید اختیارات فراہم کرتا ہے۔ کنٹرولر کے LVDS کنکشنز میں وقف شدہ تفریق سگنل جوڑے شامل ہیں، جبکہ اس کا TTL انٹرفیس RGB ڈیٹا اور مطابقت پذیر پینلز کے لیے ہم وقت سازی کے سگنل فراہم کرتا ہے۔
| انٹرفیس | عام فنکشن | انٹیگریشن ویلیو |
|---|---|---|
| ایل وی ڈی ایس | تیز رفتار تفریق LCD ڈیٹا ٹرانسمیشن | بہت سے صنعتی TFT LCD پینلز کے لیے موزوں ہے۔ |
| ٹی ٹی ایل / آر جی بی | متوازی آرجیبی ڈسپلے ڈیٹا اور ٹائمنگ سگنلز | ہم آہنگ TTL-انٹرفیس TFT پینلز کو سپورٹ کرتا ہے۔ |
| HDMI | ڈیجیٹل ویڈیو سورس ان پٹ | جدید ویڈیو آلات سے آسان کنکشن |
انجینئرز کو ہمیشہ پروڈکشن سے پہلے عین مطابق LCD ماڈل، ریزولوشن، ٹائمنگ پیرامیٹرز، وولٹیج کی ضروریات، کنیکٹر کنفیگریشن، اور پن میپنگ کی تصدیق کرنی چاہیے۔ انٹرفیس کی مطابقت صرف انٹرفیس کے نام کی بجائے مکمل پینل کی تفصیلات پر منحصر ہے۔
غور کرنے کی اہم خصوصیات کیا ہیں؟
صنعتی LCD کنٹرولر کا انتخاب کرنے کے لیے یہ جانچنے سے زیادہ کی ضرورت ہوتی ہے کہ آیا ان پٹ اور آؤٹ پٹ کنیکٹر جسمانی طور پر مماثل ہیں۔ الیکٹریکل تصریحات، فرم ویئر کنفیگریشن، پینل ٹائمنگ، بیک لائٹ کے تقاضے، اور طویل مدتی سپلائی کے تحفظات سبھی منصوبے کی وشوسنییتا کو متاثر کر سکتے ہیں۔
دوہری HDMI ویڈیو ان پٹ
دو HDMI ان پٹ آلات کے ڈیزائنرز کو متعدد ڈیجیٹل ویڈیو ذرائع سے منسلک کرنے اور سسٹم کی ضروریات کے مطابق مناسب ذریعہ منتخب کرنے کی اجازت دیتے ہیں۔
LVDS اور TTL آؤٹ پٹ سپورٹ
دونوں آؤٹ پٹ اقسام کو سپورٹ کرنے سے ہم آہنگ TFT LCD پینلز کی رینج بڑھ جاتی ہے اور جب کوئی OEM پروجیکٹ مختلف ڈسپلے کنفیگریشنز کا استعمال کرتا ہے تو ہارڈ ویئر کے دوبارہ ڈیزائن کو کم کر سکتا ہے۔
لچکدار فرم ویئر کنفیگریشن
فرم ویئر کو LCD ریزولوشن، ٹائمنگ پیرامیٹرز، انٹرفیس کی تعریف، OSD کی ضروریات، سٹارٹ اپ لوگو، اور دیگر ایپلیکیشن مخصوص سیٹنگز کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ یہ خاص طور پر OEM اور ODM آلات کے لیے قابل قدر ہے جہاں ایک معیاری کنٹرولر کنفیگریشن کافی نہیں ہو سکتی ہے۔
صنعتی اورینٹڈ ڈیزائن
بورڈ کا مقصد مسلسل صنعتی ایپلی کیشنز کے لیے ہے، جس میں ڈیزائن کے تحفظات مستحکم سگنل پروسیسنگ، مداخلت میں کمی، اجزاء کی دستیابی، اور طویل مدتی آپریشن پر مرکوز ہیں۔
کومپیکٹ انٹیگریشن
ایک سرشار کنٹرولر بورڈ ایمبیڈڈ آلات کے اندرونی ڈسپلے آرکیٹیکچر کو آسان بنا سکتا ہے، جس سے انجینئرز کو ایل سی ڈی کنکشن، بیک لائٹ کنٹرول، سگنل کنورژن، اور متعلقہ ڈسپلے فنکشنز کو ایک متعین ہارڈویئر پلیٹ فارم کے اندر منظم کرنے میں مدد ملتی ہے۔
یہ ڈسپلے کنٹرولر کہاں استعمال کیا جا سکتا ہے؟
چونکہ کنٹرولر HDMI ان پٹ لچک کو LVDS اور TTL LCD آؤٹ پٹ آپشنز کے ساتھ جوڑتا ہے، یہ سرایت شدہ اور صنعتی ڈسپلے ایپلی کیشنز کی ایک وسیع رینج فراہم کر سکتا ہے۔
| درخواست | کنٹرولر کیوں کارآمد ہے۔ |
|---|---|
| صنعتی آٹومیشن | ڈیجیٹل ویڈیو ذرائع کو صنعتی TFT ڈسپلے پینلز کے ساتھ جوڑتا ہے۔ |
| طبی سامان | خصوصی آلات کے لیے اپنی مرضی کے مطابق ڈسپلے کنفیگریشن کی حمایت کرتا ہے۔ |
| سیلف سروس کیوسک | لچکدار ویڈیو ان پٹ اور ایمبیڈڈ LCD انضمام فراہم کرتا ہے۔ |
| ڈیجیٹل اشارے | HDMI پر مبنی مواد کے ذرائع کو ہم آہنگ LCD پینلز چلانے کے قابل بناتا ہے۔ |
| نقل و حمل کا سامان | ایمبیڈڈ ڈسپلے سسٹم کی حمایت کرتا ہے جس کے لیے مستحکم آپریشن کی ضرورت ہوتی ہے۔ |
| ایمبیڈڈ سسٹمز | ایپلیکیشن مخصوص ڈسپلے ڈیزائنز کے لیے قابل ترتیب انٹرفیس پیش کرتا ہے۔ |
مناسب ترتیب ساز و سامان کے آپریٹنگ ماحول، LCD ماڈل، ویڈیو سورس، ریزولوشن، مکینیکل اسپیس، اور پاور فن تعمیر پر منحصر ہے۔ اس وجہ سے، بڑے پیمانے پر پیداوار سے پہلے انجینئرنگ کی تصدیق مکمل کی جانی چاہئے۔
یہ OEM ڈسپلے انضمام کو کیسے آسان بناتا ہے؟
ڈسپلے انضمام پیچیدہ ہو سکتا ہے جب ایک OEM پروجیکٹ کو ایک ساتھ کام کرنے کے لیے LCD پینل، ٹچ اسکرین، کنٹرولر، کیبلز، فرم ویئر، بیک لائٹ، اور مکینیکل ڈھانچے کی ضرورت ہوتی ہے۔ ایک کنٹرولر بورڈ جو ہدف LCD کے ارد گرد ترتیب دیا جا سکتا ہے ان میں سے کچھ انضمام کے چیلنجوں کو کم کر سکتا ہے۔
SKY-TDM ڈسپلے انجینئرنگ کی خدمات فراہم کرتا ہے جس میں LCD سلیکشن، کنٹرولر کنفیگریشن، ٹچ اسکرین حسب ضرورت، آپٹیکل بانڈنگ، کور گلاس، انٹرفیس کیبلز، اور متعلقہ ڈسپلے انٹیگریشن کی ضروریات شامل ہیں۔ اس کے کوالٹی مینجمنٹ سسٹمز میں ISO 9001، ISO 13485، اور IATF 16949 سرٹیفیکیشنز شامل ہیں، جبکہ کنٹرولر بورڈز کمپنی کی مصنوعات کی معلومات کے مطابق شپمنٹ سے پہلے فنکشنل ٹیسٹنگ سے گزرتے ہیں۔
OEM اور ODM صارفین کے لیے، انجینئرنگ سپورٹ میں شامل ہو سکتے ہیں:
- LCD ریزولوشن اور ٹائمنگ کنفیگریشن
- LVDS پن میپنگ اور TTL ٹائمنگ ایڈجسٹمنٹ
- فرم ویئر کی اصلاح
- بیک لائٹ اور چمک کنٹرول
- OSD زبان کی ترتیب
- اسٹارٹ اپ لوگو حسب ضرورت
- کیبل پن اور کنیکٹر کی ترتیب
- مکینیکل بڑھتے ہوئے ضروریات
- LCD اور ٹچ پینل ملاپ
یہ مربوط نقطہ نظر خاص طور پر ان منصوبوں کے لیے قابل قدر ہو سکتا ہے جہاں ڈسپلے کی مطابقت اور طویل مدتی اجزاء کی دستیابی ڈیزائن کے اہم تحفظات ہیں۔
کنٹرولر بورڈ کا تکنیکی جائزہ
مندرجہ ذیل جدول اس کنٹرولر حل کی اہم خصوصیات کا خلاصہ کرتا ہے اور ڈسپلے سسٹم کی ترقی کے دوران ان کی عملی مطابقت کی وضاحت کرتا ہے۔
| تفصیلات / خصوصیت | دستیاب کنفیگریشن | انجینئرنگ کا فائدہ |
|---|---|---|
| ویڈیو ان پٹس | 2 × HDMI | متعدد ڈیجیٹل ویڈیو ذرائع کی حمایت کرتا ہے۔ |
| LCD آؤٹ پٹس | LVDS اور TTL / RGB | ہم آہنگ LCD انتخاب کو وسیع کرتا ہے۔ |
| LCD سائز کی حد | تقریباً 7–32 انچ | مختلف صنعتی ڈسپلے فارمیٹس کے لیے موزوں ہے۔ |
| فرم ویئر | قابل ترتیب | پروجیکٹ کے مخصوص ڈسپلے پیرامیٹرز کی حمایت کرتا ہے۔ |
| LVDS کنیکٹر | JST 2×15 پن | فرق ڈسپلے سگنل کنکشن فراہم کرتا ہے |
| LVDS FFC | 40 پن، 0.5 ملی میٹر | ہم آہنگ LCD پینل کنکشن کی حمایت کرتا ہے۔ |
| TTL T-CON | 50 پن ایف ایف سی | آر جی بی اور ٹائمنگ سگنل کنکشن فراہم کرتا ہے۔ |
| بیک لائٹ انٹرفیس | PH2.0 6 پن | ہم آہنگ بیک لائٹ پاور اور کنٹرول کی حمایت کرتا ہے۔ |
اصل پن کی تعریف اور برقی ترتیب کو ہمیشہ ہدف LCD ڈیٹا شیٹ کے خلاف چیک کیا جانا چاہیے۔ مثال کے طور پر، LVDS انٹرفیس تفریق TX سگنل جوڑوں کا استعمال کرتا ہے، جبکہ TTL انٹرفیس میں RGB ڈیٹا، DE، VS، HS، DCLK، اور متعلقہ کنٹرول سگنلز شامل ہیں۔ کامیاب انضمام کے لیے درست پن میپنگ ضروری ہے۔
اکثر پوچھے گئے سوالات
1. اس کنٹرولر سے کون سے LCD پینل منسلک ہو سکتے ہیں؟
کنٹرولر کو ہم آہنگ LVDS یا TTL انٹرفیس کا استعمال کرتے ہوئے صنعتی TFT LCD پینلز کی وسیع رینج کے لیے ترتیب دیا جا سکتا ہے۔ تقریباً 7–32 انچ رینج میں پینلز کو مخصوص ماڈل اور برقی ضروریات کے لحاظ سے سپورٹ کیا جا سکتا ہے۔ LCD ماڈل نمبر فراہم کرنا انجینئرنگ ٹیم کو مطابقت کی تصدیق کرنے کی اجازت دیتا ہے۔
2. کیا فرم ویئر کو OEM پروجیکٹ کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں فرم ویئر کی تخصیص LCD ریزولوشن، ٹائمنگ پیرامیٹرز، انٹرفیس کی تعریفیں، OSD سیٹنگز، سٹارٹ اپ لوگو، اور دیگر پراجیکٹ کی مخصوص ضروریات کا احاطہ کر سکتی ہے۔
3. کیا بورڈ LVDS اور TTL LCD پینل دونوں کو سپورٹ کرتا ہے؟
جی ہاں کنٹرولر کو LVDS اور RGB TTL دونوں آؤٹ پٹ آپشنز فراہم کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے یہ مختلف ہم آہنگ صنعتی TFT LCD کنفیگریشنز کو سپورٹ کر سکتا ہے۔
4. کیا ایک ہی وقت میں دو HDMI ذرائع منسلک ہو سکتے ہیں؟
بورڈ دو HDMI ان پٹ انٹرفیس فراہم کرتا ہے، جس سے ترتیب شدہ ایپلیکیشن کے مطابق ماخذ کے انتخاب کے ساتھ ڈسپلے سسٹم میں دو ہم آہنگ ڈیجیٹل ویڈیو ذرائع کو شامل کیا جا سکتا ہے۔
5. کیا یہ کنٹرولر مسلسل صنعتی ایپلی کیشنز کے لیے موزوں ہے؟
پروڈکٹ کو صنعتی ایپلی کیشنز اور مسلسل آپریشن کے لیے ڈیزائن کیا گیا ہے، جس میں مستحکم سگنل پروسیسنگ، مداخلت کنٹرول، صنعتی پر مبنی اجزاء، اور طویل مدتی فراہمی کے تحفظات پر زور دیا گیا ہے۔
6. کیا SKY-TDM ایک مکمل ڈسپلے اسمبلی فراہم کر سکتا ہے؟
جی ہاں SKY-TDM وسیع تر ڈسپلے انضمام کی ضروریات کو سپورٹ کر سکتا ہے، بشمول صنعتی LCD پینلز، کیپسیٹیو یا مزاحمتی ٹچ اسکرینز، کنٹرولر بورڈز، انٹرفیس کیبلز، آپٹیکل بانڈنگ، کور گلاس، اور متعلقہ OEM/ODM انجینئرنگ خدمات۔
اپنی مرضی کے مطابق صنعتی ڈسپلے حل حاصل کریں۔
صحیح LCD کنٹرولر کا انتخاب ایک مستحکم صنعتی ڈسپلے سسٹم کی تعمیر میں ایک اہم قدم ہے۔ دوہری HDMI ان پٹ، LVDS اور TTL آؤٹ پٹ مطابقت، قابل ترتیب فرم ویئر، اور LCD میچنگ اور انٹیگریشن کے لیے انجینئرنگ سپورٹ کے ساتھ، یہ کنٹرولر OEM ڈویلپرز کو اپنی مخصوص تکنیکی ضروریات کے مطابق ڈسپلے سسٹم بنانے میں مدد کر سکتا ہے۔ اگر آپ کسی نئے صنعتی HMI، میڈیکل ڈیوائس، کیوسک، ٹرانسپورٹیشن ڈسپلے، یا ایمبیڈڈ آلات کے پروجیکٹ کا جائزہ لے رہے ہیں، تو 2-HDMI سے LVDS TTL انٹرفیس AD بورڈ کے بارے میں مزید جانیں اورہم سے رابطہ کریں۔آپ کے LCD ماڈل، ریزولوشن، انٹرفیس کی قسم، مقدار، اور پروجیکٹ کی ضروریات کے ساتھ۔ SKY-TDM مطابقت کی تصدیق کرنے اور آپ کی درخواست کے لیے ایک عملی ڈسپلے حل تیار کرنے میں مدد کر سکتا ہے۔
