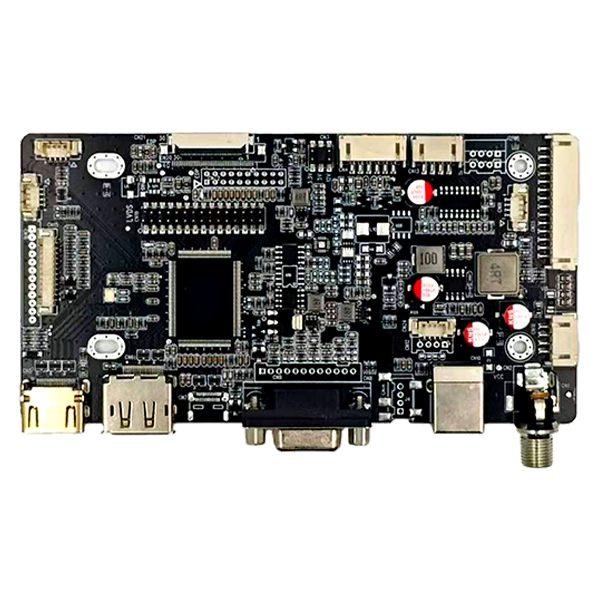

SKY-TDMترقی کرتا ہےHDMI اور DP اور VGA اور ٹائپ C سے LVDS EDP انٹرفیس AD بورڈOEMs، سسٹم انٹیگریٹرز، اور صنعتی سازوسامان کے مینوفیکچررز کو ایک لچکدار ڈسپلے کنٹرولر کے ذریعے LVDS یا eDP LCD پینلز کے ساتھ متعدد ویڈیو ذرائع کو جوڑنے میں مدد کرنے کے لیے۔ HDMI، DisplayPort، VGA، اور USB Type-C ان پٹ کو ایک سے زیادہ LCD آؤٹ پٹ کنفیگریشنز کے ساتھ ملا کر، بورڈ ایمبیڈڈ ڈسپلے ایپلی کیشنز کی ڈیمانڈ کرتے ہوئے ہارڈ ویئر کی پیچیدگی کو کم کر سکتا ہے۔
جدید صنعتی ڈسپلے سسٹم کو اکثر مختلف میزبان کمپیوٹرز، گرافکس انٹرفیس اور LCD پینلز کے ساتھ کام کرنے کی ضرورت ہوتی ہے۔ ہر انٹرفیس کے لیے علیحدہ کنٹرولر کا استعمال انجینئرنگ کے کام، انوینٹری کی ضروریات اور انضمام کا وقت بڑھا سکتا ہے۔ ایک ملٹی انٹرفیس LCD ڈرائیور بورڈ ایک صنعتی گریڈ پی سی بی کے اندر کئی ویڈیو ان پٹ اور ڈسپلے آؤٹ پٹس کو ملا کر زیادہ عملی طریقہ فراہم کرتا ہے۔
HDMI، DP، VGA، اور Type-C انٹرفیس کنفیگریشن میزبان پلیٹ فارمز کی ایک وسیع رینج کو سپورٹ کرتی ہے، جبکہ LVDS اور eDP آؤٹ پٹ کنٹرولر کو مختلف TFT LCD فن تعمیر کے لیے موزوں بناتے ہیں۔ بورڈ قابل ترتیب پینل وولٹیج، بیک لائٹ آؤٹ پٹ، صنعتی آپریٹنگ درجہ حرارت، اور OEM/ODM انجینئرنگ خدمات کو سپورٹ کرتا ہے، جو اسے صنعتی HMIs، CNC آلات، طبی آلات، کیوسک، مشین ویژن سسٹم، اور ایمبیڈڈ ڈسپلے کے لیے موزوں بناتا ہے۔
مندرجات کا جدول
صنعتی ڈسپلے کو ایک سے زیادہ ویڈیو انٹرفیس کی ضرورت کیوں ہے؟
کنٹرولر بورڈ مختلف ڈسپلے انٹرفیس کو کیسے جوڑتا ہے؟
انٹرفیس AD بورڈ کی اہم خصوصیات کیا ہیں؟
یہ ڈسپلے کنٹرولر کہاں استعمال کیا جا سکتا ہے؟
OEM اور ODM سپورٹ ڈسپلے انٹیگریشن کو کیسے بہتر بناتا ہے؟
انجینئرز کو صحیح ڈسپلے کنٹرولر کا انتخاب کیسے کرنا چاہئے؟
صنعتی ڈسپلے کو ایک سے زیادہ ویڈیو انٹرفیس کی ضرورت کیوں ہے؟
صنعتی ڈسپلے پروجیکٹ شاذ و نادر ہی کسی ایک ہارڈویئر فن تعمیر کی پیروی کرتے ہیں۔ ایک مشین ڈسپلے پورٹ کے ساتھ صنعتی کمپیوٹر استعمال کر سکتی ہے، دوسری HDMI پر انحصار کر سکتی ہے، جبکہ پرانے آلات اب بھی VGA استعمال کر سکتے ہیں۔ ڈسپلے کی طرف، LCD ماڈیول اپنی نسل، ریزولوشن، سائز اور ڈیزائن کے لحاظ سے LVDS یا eDP استعمال کر سکتا ہے۔
اس سے انجینئرنگ کا ایک عام چیلنج پیدا ہوتا ہے: ضروری نہیں کہ ویڈیو سورس اور LCD پینل ایک ہی انٹرفیس کا معیار استعمال کریں۔ لچکدار کنٹرولر کے بغیر، انجینئرز کو مختلف منصوبوں کے لیے مختلف کنورژن بورڈز کی ضرورت پڑ سکتی ہے۔
ایک ملٹی ان پٹ ڈسپلے کنٹرولر سپورٹ کرکے اس فن تعمیر کو آسان بنا سکتا ہے:
- عام ڈیجیٹل ہوسٹ سسٹمز کے لیے HDMI ویڈیو ذرائع۔
- جدید صنعتی کمپیوٹرز اور ایمبیڈڈ پلیٹ فارمز کے لیے ڈسپلے پورٹ۔
- لیجیسی کمپیوٹرز اور آلات کے اپ گریڈ کے لیے VGA۔
- مطابقت پذیر کمپیکٹ کمپیوٹنگ پلیٹ فارمز کے لیے DP Alt موڈ کے ساتھ USB Type-C۔
- ہم آہنگ صنعتی TFT LCD پینلز کے لیے LVDS آؤٹ پٹ۔
- نئے اعلی کارکردگی والے LCD فن تعمیرات کے لیے eDP آؤٹ پٹ۔
OEM پروجیکٹس کے لیے، یہ لچک جب بھی میزبان پلیٹ فارم تبدیل ہوتا ہے ڈسپلے الیکٹرانکس کو دوبارہ ڈیزائن کرنے کی ضرورت کو کم کرنے میں مدد کر سکتا ہے۔
کنٹرولر بورڈ مختلف ڈسپلے انٹرفیس کو کیسے جوڑتا ہے؟
LCD ڈرائیور یا AD بورڈ کا بنیادی کردار میزبان ڈیوائس سے ویڈیو کی معلومات حاصل کرنا، سگنل پر کارروائی کرنا، اور منتخب LCD پینل کو مناسب ڈسپلے سگنل فراہم کرنا ہے۔ میزبان سائیڈ انٹرفیس اور پینل سائیڈ انٹرفیس ایک جیسا ہونا ضروری نہیں ہے۔
اس ترتیب میں، HDMI، DP، VGA، اور Type-C ویڈیو ان پٹ کے اختیارات کے طور پر کام کرتا ہے۔ کنٹرولر ان سگنلز پر کارروائی کرتا ہے اور منسلک پینل کے فن تعمیر کے مطابق LVDS یا eDP آؤٹ پٹ فراہم کرتا ہے۔
بورڈ ڈوئل چینل 8 بٹ LVDS اور کئی eDP کنفیگریشنز کو سپورٹ کرتا ہے، بشمول 20-pin، 30-pin، اور 40-pin FPC آپشنز۔ یہ پینل کی مطابقت کو نظام کے انضمام کا ایک اہم حصہ بناتا ہے۔ انجینئرز کو پیداوار سے پہلے LCD ماڈل، ریزولوشن، انٹرفیس کی قسم، پن کی تعریف، پینل وولٹیج، بیک لائٹ کی ضروریات، اور فرم ویئر کنفیگریشن کی تصدیق کرنی چاہیے۔
مثال کے طور پر، ایک پرانی VGA پر مبنی صنعتی مشین کو اپ گریڈ کرنے والا سسٹم انٹیگریٹر VGA ان پٹ کو قبول کرنے والے کنٹرولر کا استعمال کرتے ہوئے ممکنہ طور پر موجودہ LCD فن تعمیر کو برقرار رکھ سکتا ہے۔ اس کے برعکس، ایک نیا ایمبیڈڈ سسٹم ایچ ڈی ایم آئی، ڈی پی، یا ای ڈی پی پینل چلاتے وقت ہم آہنگ ٹائپ-سی ان پٹ استعمال کر سکتا ہے۔
انٹرفیس AD بورڈ کی اہم خصوصیات کیا ہیں؟
1. متعدد ویڈیو ان پٹ کے اختیارات
بورڈ HDMI، DisplayPort، VGA، اور USB Type-C ویڈیو ان پٹ کو یکجا کرتا ہے۔ یہ ملٹی انٹرفیس فن تعمیر سازوسامان کے ڈویلپرز کو صنعتی کمپیوٹرز، ایمبیڈڈ بورڈز، اور میزبان آلات کا انتخاب کرتے وقت مزید آزادی دیتا ہے۔
2. LVDS اور eDP ڈسپلے مطابقت
LVDS اور eDP دونوں کو سپورٹ کرنا کنٹرولر کو TFT LCD ٹیکنالوجی کی مختلف نسلوں کے لیے موزوں بناتا ہے۔ دستیاب کنفیگریشنز میں ڈوئل چینل 8 بٹ ایل وی ڈی ایس کے ساتھ ساتھ 20 پن، 30 پن، اور 40 پن ای ڈی پی انٹرفیس شامل ہیں۔
3. لچکدار پاور کنفیگریشن
کنٹرولر 3.3V، 5V، اور 12V کے پینل وولٹیج کے اختیارات کو سپورٹ کرتا ہے۔ بیک لائٹ آؤٹ پٹ کے اختیارات میں 5V، 12V، اور 24V شامل ہیں۔ مختلف برقی ضروریات کے ساتھ LCD ماڈیولز کو مربوط کرتے وقت یہ لچک مفید ہے۔
4. صنعتی آپریٹنگ کی صلاحیت
آپریٹنگ درجہ حرارت کی مخصوص حد -20 ° C سے 80 ° C ہے۔ ڈیزائن میں صنعتی درجے کے اجزاء، کم لہر والے پاور ڈیزائن، اور سازوسامان کے ماحول کا مطالبہ کرنے کے لیے بہتر ESD تحفظ بھی شامل ہے۔
5. تصویری پروسیسنگ اور توسیعی افعال
پروڈکٹ کی معلومات آن بورڈ DDR میموری، FRC پروسیسنگ، اور 180° امیج روٹیشن کی وضاحت کرتی ہے۔ یہ افعال سرایت شدہ ڈسپلے میں قیمتی ہوسکتے ہیں جہاں تصویر کی واقفیت اور ڈسپلے پروسیسنگ کو جسمانی تنصیب کے مطابق ڈھالنے کی ضرورت ہے۔
اہم تکنیکی وضاحتیں کیا ہیں؟
مندرجہ ذیل جدول اس ملٹی انٹرفیس ڈسپلے کنٹرولر کے لیے دستیاب بنیادی تصریحات کا خلاصہ کرتا ہے:
| آئٹم | تفصیلات |
|---|---|
| ویڈیو ان پٹ | HDMI، DisplayPort (DP)، VGA، Type-C |
| ڈسپلے آؤٹ پٹ | LVDS اور eDP |
| ای ڈی پی انٹرفیس | 20 پن / 30 پن / 40 پن ایف پی سی |
| LVDS آؤٹ پٹ | دوہری چینل 8 بٹ LVDS |
| پینل وولٹیج | 3.3V/5V/12V |
| بیک لائٹ آؤٹ پٹ | 5V/12V/24V |
| آڈیو یمپلیفائر | 3W × 2 |
| ان پٹ وولٹیج | 8V–28V |
| آپریٹنگ درجہ حرارت | -20 ° C سے 80 ° C |
چونکہ LCD پینلز کی پن کی مختلف تعریفیں ہو سکتی ہیں یہاں تک کہ جب وہ ایک ہی عام انٹرفیس معیار کا استعمال کرتے ہیں، انجینئرز کو ہر پینل کو براہ راست بدلنے کے قابل سمجھنے کے بجائے مطابقت کی تصدیق کے لیے تصریحات کو نقطہ آغاز کے طور پر ماننا چاہیے۔
یہ ڈسپلے کنٹرولر کہاں استعمال کیا جا سکتا ہے؟
متعدد ویڈیو ان پٹس اور LVDS/eDP آؤٹ پٹس کا امتزاج اس قسم کے کنٹرولر کو صنعتی اور ایمبیڈڈ ڈسپلے ایپلی کیشنز کی وسیع رینج کے لیے موزوں بناتا ہے۔
صنعتی HMI ٹرمینلز
صنعتی کمپیوٹرز کو TFT LCD ڈسپلے سے منسلک کرتے ہوئے انسانی مشین انٹرفیس کو اکثر مسلسل کام کرنے کی ضرورت ہوتی ہے۔ لچکدار ویڈیو ان پٹ کے اختیارات ہارڈویئر پلیٹ فارم کے انتخاب اور آلات کے اپ گریڈ کو آسان بناتے ہیں۔
CNC مشین انٹرفیس
CNC سسٹمز کمپیوٹنگ ہارڈویئر کی مختلف نسلوں کا استعمال کر سکتے ہیں۔ ایک ملٹی انٹرفیس کنٹرولر مناسب LCD پینلز کے ساتھ میراث یا جدید ویڈیو ذرائع کو جوڑنے میں مدد کر سکتا ہے۔
طبی آلات کی نمائش
طبی تشخیصی اور لیبارٹری کے آلات کو مستحکم ڈسپلے آپریشن اور احتیاط سے مماثل LCD کنفیگریشن کی ضرورت ہو سکتی ہے۔ پینل مطابقت کی جانچ اور حسب ضرورت ڈسپلے پیرامیٹرز اس لیے انضمام کے دوران اہم ہو سکتے ہیں۔
مشین وژن سسٹمز
مشین وژن کا سامان عام طور پر صنعتی کمپیوٹرز، کیمروں، پروسیسنگ یونٹس، اور آپریٹر ڈسپلے کو یکجا کرتا ہے۔ لچکدار ویڈیو انٹرفیس ڈسپلے سب سسٹم کو مختلف میزبان کنفیگریشنز کو ایڈجسٹ کرنے کی اجازت دیتے ہیں۔
اوپن فریم مانیٹر اور کیوسک
سیلف سروس ٹرمینلز، کیوسک، اور اوپن فریم مانیٹر مختلف LCD سائز اور میزبان پلیٹ فارم استعمال کر سکتے ہیں۔ کنفیگر ایبل کنٹرولر مینوفیکچررز کو پروڈکٹ کی مختلف حالتوں میں اپنے ڈسپلے فن تعمیر کے کچھ حصے کو معیاری بنانے میں مدد کر سکتا ہے۔
OEM اور ODM سپورٹ ڈسپلے انٹیگریشن کو کیسے بہتر بناتا ہے؟
LCD ڈرائیور بورڈ کا انتخاب صرف کنیکٹر کی قسم کے بارے میں نہیں ہے۔ کامیاب انضمام کا انحصار کنٹرولر کو عین مطابق LCD پینل اور سسٹم کے فن تعمیر کے ساتھ ملانے پر ہے۔
OEM اور ODM منصوبوں کے لیے، انجینئرنگ سپورٹ میں شامل ہوسکتا ہے:
- LCD پینل مطابقت کی تصدیق۔
- فرم ویئر کی اصلاح اور ایڈجسٹمنٹ۔
- EDID ترمیم۔
- بیک لائٹ پیرامیٹر ٹیوننگ۔
- اپنی مرضی کے مطابق LVDS اور eDP کیبل ڈیزائن۔
- اپنی مرضی کے مطابق سامان کے لئے پی سی بی لوگو پرنٹنگ۔
- پینل وولٹیج اور بیک لائٹ کی ضرورت کا ملاپ۔
یہ خدمات خاص طور پر اس وقت قیمتی ہو سکتی ہیں جب کسی صارف کو عام کنٹرولر بورڈ کے بجائے حسب ضرورت ڈسپلے اسمبلی کی ضرورت ہو۔ LCD، ڈرائیور بورڈ، کیبل، اور بیک لائٹ کو آزاد اجزاء کے طور پر علاج کرنے کے بجائے، مکمل ڈسپلے سسٹم کو ایک مربوط حل کے طور پر جانچا جا سکتا ہے۔
اپنی مرضی کے مطابق پروجیکٹ کے لیے، خریداروں کو تکنیکی تشخیص سے پہلے LCD ماڈل نمبر، مطلوبہ ویڈیو ان پٹ، ان پٹ پاور، بیک لائٹ کی ضروریات، تخمینہ شدہ سالانہ مقدار، اور کسی بھی فرم ویئر یا OEM ضروریات کو تیار کرنا چاہیے۔
انجینئرز کو صحیح ڈسپلے کنٹرولر کا انتخاب کیسے کرنا چاہئے؟
کنٹرولر بورڈ خریدنے سے پہلے، انجینئرز کو صرف بیرونی کنیکٹر کی ظاہری شکل کے مطابق بورڈ کا انتخاب کرنے کے بجائے کئی تکنیکی پیرامیٹرز کی تصدیق کرنی چاہیے۔
- LCD انٹرفیس کی تصدیق کریں۔اس بات کا تعین کریں کہ آیا پینل LVDS یا eDP استعمال کرتا ہے اور درست کنیکٹر اور پن کنفیگریشن کی شناخت کرتا ہے۔
- پینل وولٹیج چیک کریں۔تصدیق کریں کہ آیا LCD کو 3.3V، 5V، یا 12V درکار ہے۔
- بیک لائٹ کی تصدیق کریں۔مطلوبہ بیک لائٹ وولٹیج کی تصدیق کریں، سگنل کو فعال کریں، اور PWM کی ضروریات۔
- ویڈیو کا ذریعہ چیک کریں۔شناخت کریں کہ آیا میزبان HDMI، DP، VGA، یا مطابقت پذیر Type-C DP Alt موڈ استعمال کرتا ہے۔
- ریزولوشن اور ٹائمنگ کی تصدیق کریں۔کنٹرولر فرم ویئر کو ٹارگٹ پینل کے ڈسپلے پیرامیٹرز کے ساتھ ہم آہنگ ہونا چاہیے۔
- آپریٹنگ ماحول کا اندازہ کریں۔صنعتی آلات کے لیے درجہ حرارت، ESD، بجلی کی استحکام، اور مسلسل آپریٹنگ ضروریات پر غور کیا جانا چاہیے۔
- تخصیص کی ضروریات پر تبادلہ خیال کریں۔OEM پروڈکشن کے لیے، بڑے پیمانے پر پیداوار سے پہلے کیبل کنفیگریشن، فرم ویئر، پی سی بی مارکنگ، اور پینل میچنگ کی تصدیق ہونی چاہیے۔
یہ چیک لسٹ پروٹوٹائپ ٹیسٹنگ اور پروڈکشن کی تعیناتی کے دوران مطابقت کے مسائل کو کم کرنے میں مدد کرتی ہے۔
اکثر پوچھے گئے سوالات
Q1: کیا بورڈ LVDS اور eDP LCD پینل دونوں کو سپورٹ کرتا ہے؟
جی ہاں کنٹرولر LVDS اور eDP TFT LCD پینل دونوں کو سپورٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔ دستیاب کنفیگریشنز میں ڈوئل چینل 8 بٹ LVDS اور 20-پن، 30-پن، اور 40-پن FPC انٹرفیس کے ساتھ eDP کے اختیارات شامل ہیں۔
Q2: کون سے ویڈیو ان پٹ سپورٹ ہیں؟
بورڈ HDMI، DisplayPort، VGA، اور USB Type-C ویڈیو ان پٹ کو سپورٹ کرتا ہے۔ Type-C ویڈیو آپریشن میزبان ڈیوائس پر منحصر ہے جو مناسب DisplayPort Alt Mode فعالیت کو سپورٹ کرتا ہے۔
Q3: کون سے پینل وولٹیج دستیاب ہیں؟
مخصوص پینل وولٹیج کے اختیارات 3.3V، 5V، اور 12V ہیں۔ مناسب ترتیب کو ہدف LCD پینل کی تفصیلات کے مطابق منتخب کیا جانا چاہئے.
Q4: کیا کنٹرولر کو OEM پروجیکٹ کے لئے اپنی مرضی کے مطابق بنایا جاسکتا ہے؟
جی ہاں حسب ضرورت سپورٹ میں LCD مطابقت کی تصدیق، فرم ویئر آپٹیمائزیشن، EDID ترمیم، بیک لائٹ پیرامیٹر ٹیوننگ، حسب ضرورت LVDS/eDP کیبلز، اور PCB لوگو پرنٹنگ شامل ہو سکتی ہے۔
Q5: کوٹیشن کی درخواست کرنے سے پہلے کیا معلومات فراہم کی جانی چاہئے؟
LCD پینل ماڈل، مطلوبہ ویڈیو ان پٹ، ان پٹ وولٹیج، بیک لائٹ کے تقاضے، متوقع سالانہ مقدار، اور کوئی OEM یا فرم ویئر حسب ضرورت ضروریات فراہم کرنے کی سفارش کی جاتی ہے۔ یہ تفصیلات انجینئرنگ ٹیم کو زیادہ درست طریقے سے مطابقت کا جائزہ لینے کی اجازت دیتی ہیں۔
فائنل ٹیک وے
ایک لچکدار ملٹی انٹرفیس ڈسپلے کنٹرولر جدید اور میراثی ویڈیو ذرائع اور صنعتی TFT LCD پینلز کی مختلف نسلوں کے درمیان رابطے کو آسان بنا سکتا ہے۔ HDMI، DisplayPort، VGA، اور Type-C ان پٹ کے ساتھ LVDS اور eDP آؤٹ پٹس کے ساتھ، یہ حل صنعتی HMI، CNC، میڈیکل، کیوسک، ٹرانسپورٹیشن، اور ایمبیڈڈ ڈسپلے ایپلی کیشنز کی وسیع رینج کو سپورٹ کر سکتا ہے۔ قابل ترتیب پینل پاور، بیک لائٹ کے اختیارات، صنعتی درجہ حرارت کی حد، اور OEM/ODM انجینئرنگ سروسز حسب ضرورت ڈسپلے پروجیکٹس کو مزید سپورٹ کرتی ہیں۔
اگر آپ صنعتی ڈسپلے تیار کر رہے ہیں، موجودہ LCD سسٹم کو اپ گریڈ کر رہے ہیں، یا OEM پروڈکشن کے لیے قابل اعتماد کنٹرولر حل تلاش کر رہے ہیں، تو اپنا LCD ماڈل اور انٹرفیس کی ضروریات SKY-TDM کو فراہم کریں۔ہم سے رابطہ کریں۔مطابقت، حسب ضرورت کے اختیارات، اور آپ کے پروجیکٹ کے لیے ایک مناسب ڈسپلے کنٹرولر حل پر بات کرنے کے لیے آپ کے پینل کی تفصیلات، درخواست کی ضروریات، اور متوقع مقدار کے ساتھ۔
