مضمون کا خلاصہ:جیسے جیسے صنعتی ڈسپلے سسٹم تیار ہوتا ہے، انجینئرز کو اکثر ایک عملی چیلنج کا سامنا کرنا پڑتا ہے: جدید LVDS سگنل ذرائع کو TFT LCD پینلز سے جوڑنا جو اب بھی TTL/RGB انٹرفیس پر انحصار کرتے ہیں۔ دیLVDS سے TTL سگنل کنورژن بورڈسےSKY-TDMان دونوں ڈسپلے ٹیکنالوجیز کے درمیان ایک عملی پل فراہم کرتا ہے، جس سے سازوسامان کے مینوفیکچررز کو موجودہ LCD پینلز کو دوبارہ استعمال کرنے میں مدد ملتی ہے جبکہ نئے ڈیزائن کی لاگت، ترقیاتی وقت، اور انضمام کی پیچیدگی کو کم کیا جاتا ہے۔ صنعتی گریڈ پی سی بی ڈیزائن، مستحکم سگنل ٹرانسمیشن، مربوط LED بیک لائٹ ڈرائیونگ، ایڈجسٹ VCOM، اور کسٹمائزیشن سپورٹ کے ساتھ، اس قسم کا کنورژن بورڈ صنعتی HMIs، طبی آلات، ایمبیڈڈ سسٹم، نقل و حمل کا سامان، اور دیگر ڈسپلے ایپلی کیشنز کے لیے موزوں ہے۔

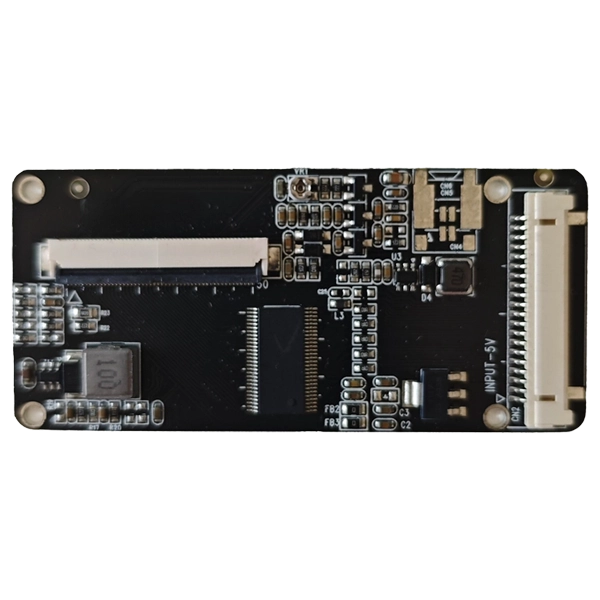

ایکLVDS سے TTL سگنل کنورژن بورڈایک ڈسپلے انٹرفیس سرکٹ ہے جو LVDS ڈیفرینشل ڈسپلے سگنلز کو TTL/RGB متوازی سگنلز میں تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے جو کہ ہم آہنگ TFT LCD پینلز کے لیے درکار ہے۔ یہ فنکشن خاص طور پر اس وقت اہم ہو جاتا ہے جب ایک صنعتی کمپیوٹر، ایمبیڈڈ کنٹرولر، یا ڈسپلے سورس LVDS آؤٹ پٹ فراہم کرتا ہے جبکہ منتخب LCD پینل TTL/RGB انٹرفیس استعمال کرتا ہے۔
کسی دوسری صورت میں مناسب LCD پینل کو تبدیل کرنے یا پورے کنٹرول سسٹم کو دوبارہ ڈیزائن کرنے کے بجائے، انجینئرز سگنل سورس اور ڈسپلے کے درمیان کنورژن بورڈ متعارف کروا سکتے ہیں۔ یہ نقطہ نظر خاص طور پر وراثت کے سازوسامان کے اپ گریڈ، اپنی مرضی کے مطابق صنعتی ڈسپلے، اور ان منصوبوں کے لیے قابل قدر ہو سکتا ہے جہاں موجودہ LCD انوینٹری کو استعمال میں رہنے کی ضرورت ہے۔
SKY-TDM کا حل صنعتی ڈسپلے انضمام کے ارد گرد ڈیزائن کیا گیا ہے۔ معیاری ترتیب ایک کو سپورٹ کرتی ہے۔8 بٹ LVDS ان پٹاور a50 پن TTL/RGB LCD آؤٹ پٹ5V ان پٹ سپلائی کے ساتھ، مربوط LED ڈرائیور، VCOM ایڈجسٹمنٹ، اور آپریٹنگ درجہ حرارت کی حد-20°C سے +70°C.
ڈسپلے انٹرفیس ہمیشہ قابل تبادلہ نہیں ہوتے ہیں۔ LVDS اور TTL/RGB تصویری ڈیٹا منتقل کرنے کے مختلف طریقے استعمال کرتے ہیں، یعنی براہ راست رابطہ عام طور پر ممکن نہیں ہوتا ہے جب سورس اور LCD پینل مختلف انٹرفیس آرکیٹیکچرز استعمال کرتے ہیں۔
یہ OEM آلات کے مینوفیکچررز کے لیے کئی چیلنجز پیدا کرتا ہے:
ایک مناسب طریقے سے انجنیئرڈ کنورژن بورڈ انٹرفیس کی مماثلت کو دور کرتا ہے جبکہ باقی ڈسپلے آرکیٹیکچر کو نسبتاً کوئی تبدیلی نہیں کرتا۔ میراثی آلات کو اپ گریڈ کرنے والے مینوفیکچررز کے لیے، یہ مکمل ڈسپلے سسٹم کو دوبارہ ڈیزائن کرنے سے زیادہ موثر راستہ فراہم کر سکتا ہے۔
سگنل کی سالمیت ڈسپلے کنورژن میں سب سے اہم عوامل میں سے ایک ہے۔ آپٹمائزڈ ڈیفرینشل روٹنگ سگنل کی بگاڑ کو کم کرنے میں مدد کرتی ہے اور LVDS سورس اور کنورژن سرکٹری کے درمیان مستحکم امیج ٹرانسمیشن کو سپورٹ کرتی ہے۔
صنعتی سازوسامان اکثر موٹرز، سوئچنگ پاور سپلائیز، کمیونیکیشن ڈیوائسز، اور برقی مقناطیسی مداخلت کے دیگر ذرائع کے ساتھ ساتھ چلتے ہیں۔ احتیاط سے ڈیزائن کیا گیا پی سی بی لے آؤٹ اور پاور آرکیٹیکچر ناپسندیدہ مداخلت کو کم کرنے اور نظام کے مجموعی استحکام کو بہتر بنانے میں مدد کر سکتا ہے۔
بورڈ مطابقت پذیر TFT پینلز کے لیے TTL/RGB 50-pin LCD انٹرفیس فراہم کرتا ہے۔ انٹرفیس میں RGB ڈیٹا، سنکرونائزیشن سگنلز، گھڑی، پاور سے متعلقہ سگنلز، VCOM، ری سیٹ، اور دیگر ڈسپلے کنٹرول کنکشن شامل ہیں۔
ایک مربوط LED بیک لائٹ ڈرائیور مجموعی ڈسپلے فن تعمیر کو آسان بنانے میں مدد کرتا ہے۔ ایک سے زیادہ آزاد سرکٹس کو سورس کرنے کے بجائے، سازوسامان بنانے والے تبادلوں اور بیک لائٹ کے افعال کو زیادہ کمپیکٹ ڈسپلے سلوشن میں ضم کر سکتے ہیں۔
بورڈ کو مختلف LCD پینلز کے ساتھ ملاتے وقت VCOM ایڈجسٹمنٹ اضافی لچک فراہم کرتی ہے۔ انجینئر منتخب پینل کے لیے موزوں تصویری کارکردگی کو حاصل کرنے میں مدد کے لیے ڈسپلے کی ترتیب کو ٹھیک کر سکتے ہیں۔
ڈسپلے انٹیگریشن پروجیکٹس کو اکثر حسب ضرورت کنیکٹرز، پن ڈیفینیشنز، کیبل کی لمبائی، بڑھتے ہوئے مقامات، فرم ویئر کنفیگریشنز، یا LCD ٹائمنگ پیرامیٹرز کی ضرورت ہوتی ہے۔ ایک کنورژن بورڈ مینوفیکچرر جو ان عناصر کو اپنانے کی صلاحیت رکھتا ہے وہ OEM صارفین کے لیے انضمام کے کام کو نمایاں طور پر کم کر سکتا ہے۔
مندرجہ ذیل جدول SKY-TDM کی مخصوص ترتیب کا خلاصہ کرتا ہے۔LVDS سے TTL سگنل کنورژن بورڈ. منتخب کردہ LCD پینل اور اپنی مرضی کے مطابق پروجیکٹ کی ضروریات کے مطابق اصل وضاحتیں مختلف ہو سکتی ہیں۔
| آئٹم | عام تفصیلات |
|---|---|
| ان پٹ انٹرفیس | LVDS، 8 بٹ |
| LCD آؤٹ پٹ انٹرفیس | TTL/RGB، 50 پن |
| ان پٹ وولٹیج | 5V |
| بیک لائٹ ڈرائیور | انٹیگریٹڈ ایل ای ڈی ڈرائیور |
| VCOM ایڈجسٹمنٹ | حمایت یافتہ |
| آپریٹنگ درجہ حرارت | -20°C سے +70°C |
| اپنی مرضی کے مطابق ڈیزائن | حمایت یافتہ |
| عام LVDS کنیکٹر | HRS DF14-20 / DF19-20 انٹرفیس |
| LCD کنیکٹر | TTL FFC 50 پن |
انجینئرنگ پراجیکٹس کے لیے، انٹرفیس کی تفصیلات کو ہمیشہ عین مطابق LCD پینل ڈیٹا شیٹ کے خلاف چیک کیا جانا چاہیے۔ صرف پن کی گنتی مطابقت کی ضمانت نہیں دیتی ہے کیونکہ سگنل کی تعریفیں، وولٹیج کے تقاضے، وقت، واقفیت، اور کنیکٹر اسائنمنٹس پینلز کے درمیان مختلف ہو سکتے ہیں۔
LVDS سے TTL کی تبدیلی کی لچک اس ٹیکنالوجی کو مختلف صنعتی اور ایمبیڈڈ ڈسپلے پروجیکٹس میں مفید بناتی ہے۔
مثال کے طور پر، ایک سازوسامان بنانے والے کے پاس ایک ثابت شدہ 50 پن TTL LCD پینل ہو سکتا ہے جو پہلے سے ہی ایک قائم شدہ مشین میں ضم ہو چکا ہو۔ اگر متبادل کنٹرولر TTL/RGB کے بجائے LVDS کو آؤٹ پٹ کرتا ہے، تو ایک کنورژن بورڈ مینوفیکچرر کو پوری ڈسپلے اسمبلی کو تبدیل کرنے کی ضرورت کے بغیر ایک انٹرفیس پل فراہم کر سکتا ہے۔
کنورژن بورڈ کا انتخاب صرف مطلوبہ کنیکٹر کی قسم کے بجائے LCD پینل سے شروع ہونا چاہیے۔ انجینئرز کو آرڈر دینے سے پہلے پینل انٹرفیس کی مکمل معلومات اکٹھی کرنی چاہیے۔
چیک کریں کہ آیا ذریعہ سنگل چینل یا دوہری چینل LVDS، تھوڑا سا گہرائی، سگنل ٹائمنگ، وولٹیج کی ضروریات، اور کنیکٹر کنفیگریشن فراہم کرتا ہے۔ SKY-TDM کا معیاری حل سنگل چینل 8-bit LVDS ان پٹ کو سپورٹ کرتا ہے، جبکہ اپنی مرضی کے مطابق ڈیزائن کا مختلف ضروریات کے لیے جائزہ لیا جا سکتا ہے۔
50-پن TTL کنیکٹر کا مطلب یہ نہیں ہے کہ ہر LCD ایک ہی پن آؤٹ استعمال کرتا ہے۔ RGB ڈیٹا، HSYNC، VSYNC، DE، DCLK، VCOM، پاور، بیک لائٹ، اور کنٹرول سگنلز کا تبادلوں کے بورڈ کی تعریف کے ساتھ احتیاط سے موازنہ کیا جانا چاہیے۔
LCD ریزولوشن، پکسل کلاک، افقی وقت، عمودی وقت، اور مطابقت پذیری کی ضروریات بورڈ کی ترتیب سے مماثل ہونی چاہئیں۔ فرم ویئر یا ہارڈویئر ایڈجسٹمنٹ مختلف LCD ماڈلز کے لیے ضروری ہو سکتے ہیں۔
انتخاب کے مرحلے کے دوران کنیکٹر کی پوزیشن، کیبل کی لمبائی، پی سی بی کے طول و عرض، بڑھتے ہوئے سوراخ، اور دستیاب تنصیب کی جگہ پر غور کیا جانا چاہیے۔ ایک کمپیکٹ حسب ضرورت پی سی بی محدود اندرونی جگہ کے ساتھ آلات میں انضمام کو آسان بنا سکتا ہے۔
صنعتی منصوبوں کے لیے، ابتدائی نمونہ خریداری کے فیصلے کا صرف ایک حصہ ہے۔ خریداروں کو انجینئرنگ سپورٹ، حسب ضرورت صلاحیتوں، کوالٹی کنٹرول، نمونے کی جانچ، پیداواری صلاحیت، اور طویل مدتی مصنوعات کی دستیابی کا بھی جائزہ لینا چاہیے۔
صنعتی خریداروں کے لیے، کنورژن بورڈ کی قدر بنیادی سگنل کی تبدیلی سے آگے ہے۔ SKY-TDM اپنے حل کو ایک وسیع تر صنعتی ڈسپلے انٹیگریشن سروس کے حصے کے طور پر پیش کرتا ہے، پیداوار کے ذریعے مطابقت کی تشخیص سے OEM اور ODM منصوبوں کی حمایت کرتا ہے۔
اہم فوائد میں شامل ہیں:
یہ ون اسٹاپ اپروچ OEM مینوفیکچررز کے لیے خاص طور پر کارآمد ثابت ہو سکتا ہے جنہیں عام ڈویلپمنٹ بورڈ کے بجائے ایک مخصوص LCD سے مماثل کنورژن بورڈ کی ضرورت ہوتی ہے۔ پروجیکٹ کے آغاز میں LCD ماڈل، انٹرفیس کی تعریف، ریزولوشن، کنیکٹر، اور مکینیکل ضروریات کی تصدیق کرکے، انجینئرز بڑے پیمانے پر پیداوار سے پہلے مطابقت کے خطرات کو کم کر سکتے ہیں۔
معیاری حل 50-پن TTL/RGB انٹرفیس کا استعمال کرتے ہوئے ہم آہنگ TFT LCD پینلز کے لیے ڈیزائن کیا گیا ہے۔ درست مطابقت کا انحصار LCD کی پن کی تعریف، وقت، ریزولوشن، وولٹیج اور دیگر برقی ضروریات پر ہے۔
جی ہاں OEM اور ODM پروجیکٹس کے لیے، کنیکٹر کی اقسام، پن اسائنمنٹس، کیبل کی لمبائی، اور انٹرفیس کی تعریفیں ہدف LCD اور آلات کی ساخت کے مطابق اپنی مرضی کے مطابق کی جا سکتی ہیں۔
جی ہاں متعلقہ ہارڈویئر یا فرم ویئر کنفیگریشنز کے لیے مختلف LCD ریزولوشنز اور ٹائمنگ کی ضروریات کا جائزہ لیا جا سکتا ہے۔ انجینئرز کو مطابقت کی تشخیص کے لیے عین مطابق LCD ماڈل یا ڈیٹا شیٹ فراہم کرنا چاہیے۔
جی ہاں بورڈ کو صنعتی ڈسپلے کے انضمام کے لیے ڈیزائن کیا گیا ہے اور یہ -20°C سے +70°C کے آپریٹنگ درجہ حرارت کی حد کو سپورٹ کرتا ہے۔ اس کا پی سی بی لے آؤٹ، پاور ڈیزائن، اور سگنل آرکیٹیکچر ڈیمانڈنگ ایپلی کیشنز میں مستحکم آپریشن کے لیے بہتر بنایا گیا ہے۔
جی ہاں مماثل کیبل اسمبلیاں فراہم کی جا سکتی ہیں، بشمول LVDS کیبلز، بیک لائٹ کیبلز، پاور کیبلز، اور جہاں ضرورت ہو حسب ضرورت ہارنسز۔
معیاری ورژن سنگل چینل 8 بٹ LVDS ان پٹ کو سپورٹ کرتا ہے۔ ہدف LCD کے وقت اور انٹرفیس کی وضاحتوں کے مطابق اپنی مرضی کے مطابق بورڈ کی ترقی کے لیے ڈوئل چینل LVDS کی ضروریات کا جائزہ لیا جا سکتا ہے۔
جی ہاں صنعتی منصوبوں کے لیے نمونے کی جانچ کی سختی سے سفارش کی جاتی ہے۔ اصل LCD پینل اور سسٹم کنٹرولر کے ساتھ کنورژن بورڈ کی جانچ سگنل کی مطابقت، تصویر کے معیار، وقت، بیک لائٹ آپریشن، اور حجم کی پیداوار سے پہلے مکینیکل انضمام کی تصدیق کر سکتی ہے۔
ایکLVDS سے TTL سگنل کنورژن بورڈایک مؤثر حل ہو سکتا ہے جب جدید LVDS پر مبنی نظام کو موجودہ TTL/RGB TFT LCD پینلز کے ساتھ کام کرنے کی ضرورت ہو۔ مستحکم سگنل کنورژن، صنعتی پر مبنی PCB ڈیزائن، مربوط بیک لائٹ ڈرائیونگ، VCOM ایڈجسٹمنٹ، اور حسب ضرورت صلاحیتوں کو یکجا کرکے، یہ OEMs کو ڈسپلے انٹیگریشن کو آسان بنانے میں مدد کر سکتا ہے جبکہ موجودہ LCD ہارڈویئر کے استعمال کو بڑھاتا ہے۔ اپنی مرضی کے مطابق انٹرفیس، LCD مطابقت کی تشخیص، کیبل میچنگ، یا پروڈکشن سپورٹ کی ضرورت کے منصوبوں کے لیے، ایک تجربہ کار صنعتی ڈسپلے پارٹنر کا انتخاب پروٹوٹائپ سے بڑے پیمانے پر پیداوار میں منتقلی کو بہت زیادہ موثر بنا سکتا ہے۔ اگر آپ اپنی مرضی کے مطابق چین کے قابل اعتماد صنعت کار اور سپلائر کی تلاش میں ہیں۔LVDS سے TTL سگنل کنورژن بورڈ, ہم سے رابطہ کریںSKY-TDM انجینئرنگ ٹیم کے ساتھ مناسب حل پر بات کرنے کے لیے اپنے LCD ماڈل، انٹرفیس کی تعریف، ریزولوشن، اور سسٹم کی ضروریات کے ساتھ۔
