جدید صنعتی آلات آپریٹرز کو واضح، مستحکم اور حقیقی وقت کی معلومات فراہم کرنے کے لیے اعلیٰ کارکردگی والے ڈسپلے سسٹمز پر بہت زیادہ انحصار کرتے ہیں۔ تاہم، مختلف LCD پینل اکثر مختلف مواصلاتی انٹرفیس کا استعمال کرتے ہیں، سازوسامان کی اپ گریڈیشن، سسٹم انٹیگریشن، اور ڈسپلے کی تبدیلی کے منصوبوں کے دوران مطابقت کے چیلنجز پیدا کرتے ہیں۔ ایکLVDS سے TTL سگنل کنورژن بورڈLVDS سگنلز کو TTL/RGB آؤٹ پٹ سگنلز میں تبدیل کر کے ایک موثر حل فراہم کرتا ہے، جس سے انجینئرز کو موجودہ TTL پر مبنی TFT LCD پینلز کے ساتھ جدید کنٹرول سسٹم کو جوڑنے کی اجازت ملتی ہے۔
یہ مضمون بتاتا ہے کہ LVDS سے TTL سگنل کنورژن بورڈ کیسے کام کرتا ہے، یہ صنعتی ایپلی کیشنز کے لیے کیوں اہم ہے، یہ کن چیلنجوں کو حل کرتا ہے، اور مینوفیکچررز ایک قابل اعتماد تبدیلی کے حل کا انتخاب کیسے کر سکتے ہیں۔ پیشہ ورانہ صنعتی ڈسپلے کے تجربے کے ساتھ، SKY-TDM اپنی مرضی کے مطابق تبادلوں کے بورڈ فراہم کرتا ہے جو مستحکم آپریشن، طویل سروس کی زندگی، اور لچکدار انضمام کے لیے ڈیزائن کیا گیا ہے۔
| سیکشن | مرکزی موضوع | مقصد |
|---|---|---|
| ڈسپلے انٹرفیس کی بنیادی باتیں | LVDS اور TTL ٹیکنالوجیز کو سمجھنا | انجینئرز کو مطابقت کی ضروریات کی شناخت میں مدد کریں۔ |
| تبادلوں کی ٹیکنالوجی | سگنل پروسیسنگ اور ٹرانسمیشن کے طریقے | وضاحت کریں کہ تبادلوں سے سسٹم کے کنکشن کو کیسے بہتر ہوتا ہے۔ |
| صنعتی فوائد | وشوسنییتا، لچک، اور لاگت میں کمی | انجینئرنگ کے عملی چیلنجز کو حل کریں۔ |
| سلیکشن گائیڈ | اہم تکنیکی عوامل | خریداری کے بہتر فیصلوں کی حمایت کریں۔ |
صنعتی ڈسپلے سسٹم میں، مین کنٹرولر اور LCD پینل کے درمیان مواصلت کی مطابقت مصنوعات کی کارکردگی کو متاثر کرنے والے سب سے اہم عوامل میں سے ایک ہے۔ ڈسپلے ٹیکنالوجی کی مختلف نسلیں مختلف سگنل کے معیارات استعمال کر سکتی ہیں۔ بہت سے جدید صنعتی کمپیوٹرز اور ایمبیڈڈ کنٹرولرز LVDS آؤٹ پٹ فراہم کرتے ہیں، جبکہ کچھ موجودہ TFT LCD پینلز کو اب بھی TTL/RGB ان پٹ کی ضرورت ہوتی ہے۔
LVDS (کم وولٹیج کی تفریق سگنلنگ) بڑے پیمانے پر صنعتی ڈسپلے میں استعمال ہوتا ہے کیونکہ یہ کم برقی مقناطیسی مداخلت کے ساتھ تیز رفتار ڈیٹا ٹرانسمیشن فراہم کرتا ہے۔ یہ تصویری ڈیٹا کو تفریق سگنلز کے ذریعے منتقل کرتا ہے، جس سے یہ ان ایپلی کیشنز کے لیے موزوں ہوتا ہے جن کو طویل عرصے تک مستحکم آپریشن کی ضرورت ہوتی ہے۔
TTL (Transistor-Transistor Logic) ڈسپلے انٹرفیس متوازی RGB ڈیٹا ٹرانسمیشن کا استعمال کرتے ہیں۔ اگرچہ TTL ٹیکنالوجی LVDS کے مقابلے پرانی ہے، لیکن بہت سے صنعتی LCD ماڈیول اپنی سادہ ساخت اور مخصوص ڈسپلے کنٹرولرز کے ساتھ مطابقت کی وجہ سے TTL انٹرفیس کا استعمال جاری رکھتے ہیں۔
ان دو انٹرفیس ٹیکنالوجیز کے درمیان فرق ایک عام انجینئرنگ مسئلہ پیدا کرتا ہے: مکمل ڈسپلے سسٹم کو دوبارہ ڈیزائن کیے بغیر LVDS سگنل سورس کو TTL LCD پینل کے ساتھ کیسے جوڑنا ہے۔ یہ وہ جگہ ہے جہاں LVDS سے TTL سگنل کنورژن بورڈ ایک لازمی جزو بن جاتا ہے۔

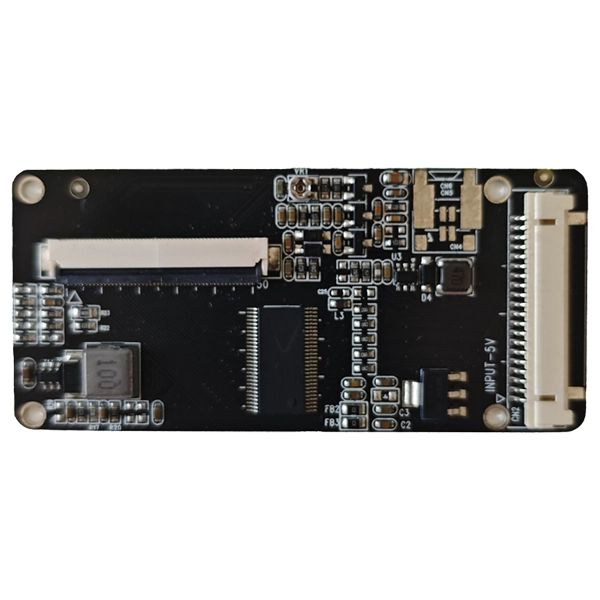

ایک LVDS سے TTL سگنل کنورژن بورڈ LVDS آؤٹ پٹ سورس اور TTL ان پٹ ڈسپلے پینل کے درمیان انٹرمیڈیٹ انٹرفیس ڈیوائس کے طور پر کام کرتا ہے۔ بورڈ تیز رفتار ڈیفرینشل LVDS سگنلز حاصل کرتا ہے، اندرونی تبادلوں کے سرکٹ کے ذریعے ڈیٹا پر کارروائی کرتا ہے، اور LCD پینل کے ساتھ مطابقت رکھنے والے متوازی TTL/RGB سگنل آؤٹ پٹ کرتا ہے۔
تبدیلی کے عمل میں عام طور پر کئی اہم مراحل شامل ہوتے ہیں:
| پروسیسنگ کا مرحلہ | فنکشن |
|---|---|
| LVDS سگنل کا استقبال | میزبان کنٹرولر یا صنعتی کمپیوٹر سے امتیازی تصویری سگنل وصول کرتا ہے۔ |
| سگنل ڈی کوڈنگ | LVDS سیریلائزڈ ڈیٹا کو متوازی RGB ڈسپلے ڈیٹا میں تبدیل کرتا ہے۔ |
| ٹائمنگ ایڈجسٹمنٹ | گھڑی، مطابقت پذیری، اور ڈیٹا سگنل سمیت LCD ٹائمنگ کی ضروریات سے میل کھاتا ہے۔ |
| ٹی ٹی ایل آؤٹ پٹ ٹرانسمیشن | تبدیل شدہ آر جی بی سگنلز کو TTL کے موافق TFT LCD پینلز میں بھیجتا ہے۔ |
ایک مناسب طریقے سے ڈیزائن کردہ کنورژن بورڈ کو پورے عمل میں سگنل کی سالمیت کو برقرار رکھنا چاہیے۔ تبادلوں کے خراب ڈیزائن کی وجہ سے امیج کی چمک، غلط رنگ، غیر مستحکم ڈسپلے آؤٹ پٹ، یا مواصلات کی مکمل ناکامی جیسے مسائل پیدا ہو سکتے ہیں۔
SKY-TDM صنعتی ڈسپلے حل تیار کرتا ہے جس میں LVDS سے TTL سگنل کنورژن بورڈز شامل ہیں جو مستحکم ٹرانسمیشن، آپٹمائزڈ سرکٹ ڈیزائن، اور مختلف TFT LCD ایپلی کیشنز کے ساتھ مطابقت پر توجہ مرکوز کرتے ہیں۔
بہت سے سازوسامان مینوفیکچررز کو موجودہ مصنوعات کو اپ گریڈ کرنے یا بند LCD ماڈیولز کو تبدیل کرنے میں مشکلات کا سامنا کرنا پڑتا ہے۔ ہارڈ ویئر سسٹم کو مکمل طور پر دوبارہ ڈیزائن کرنے کے لیے انجینئرنگ کے اہم وسائل درکار ہوتے ہیں اور ترقیاتی اخراجات میں اضافہ ہوتا ہے۔
LVDS سے TTL سگنل کنورژن بورڈ ان عام مسائل کو حل کرنے میں مدد کرتا ہے:
OEM مینوفیکچررز، طبی آلات کے پروڈیوسرز، آٹومیشن کمپنیوں، اور ایمبیڈڈ سسٹم ڈویلپرز کے لیے، انٹرفیس کنورژن ٹیکنالوجی قابل اعتماد ڈسپلے کارکردگی کو برقرار رکھتے ہوئے پروڈکٹ لائف سائیکل کو بڑھانے کا ایک عملی طریقہ فراہم کرتی ہے۔
| فیچر | انجینئرنگ کا فائدہ |
|---|---|
| صنعتی پی سی بی ڈیزائن | طویل مدتی آپریشن کے لئے استحکام اور استحکام کو بہتر بناتا ہے۔ |
| ہائی سگنل سالمیت | تصویر کو مسخ کرنے اور ٹرانسمیشن کی غلطیوں کو کم کرتا ہے۔ |
| EMC آپٹیمائزیشن | صنعتی ماحول میں برقی مقناطیسی مداخلت کو کم کرتا ہے۔ |
| لچکدار انٹرفیس سپورٹ | مختلف LCD پینل کی ضروریات کی حمایت کرتا ہے. |
| اپنی مرضی کے مطابق ترقی کی صلاحیت | کنیکٹرز، فرم ویئر، اور برقی پیرامیٹرز کو ایڈجسٹ کرنے کی اجازت دیتا ہے۔ |
صنعتی ماحول میں اکثر درجہ حرارت کی تبدیلیوں، برقی شور اور مکینیکل کمپن کے تحت مسلسل کام کرنے کے لیے ڈسپلے کے اجزاء کی ضرورت ہوتی ہے۔ لہذا، کنورژن بورڈز کو بنیادی صارفین کی ضروریات سے ہٹ کر ڈیزائن کیا جانا چاہیے۔
SKY-TDM مختلف LCD انٹرفیسز، ریزولوشنز، کنیکٹر کنفیگریشنز، اور ایپلیکیشن کی ضروریات کے لیے حسب ضرورت کے اختیارات کے ساتھ انڈسٹریل گریڈ ڈسپلے سلوشنز پر فوکس کرتا ہے۔
قابل اعتماد ڈسپلے مواصلاتی حل کی مانگ مختلف صنعتوں میں بڑھ رہی ہے۔ جیسا کہ سازوسامان کے مینوفیکچررز اپنی مصنوعات کو اپ گریڈ کرتے ہیں، جدید کنٹرولرز کو موجودہ LCD ماڈیولز کے ساتھ جوڑنے کی ضرورت تیزی سے اہم ہو جاتی ہے۔ ایک LVDS سے TTL سگنل کنورژن بورڈ بہت ساری صنعتی ڈسپلے ایپلی کیشنز کے لیے درکار لچک فراہم کرتا ہے۔
مندرجہ ذیل صنعتیں عام طور پر اس ٹیکنالوجی سے فائدہ اٹھاتی ہیں:
| درخواست کا میدان | ڈسپلے کی ضروریات | TTL کنورژن بورڈ میں LVDS کا کردار |
|---|---|---|
| صنعتی آٹومیشن کا سامان | مستحکم ڈسپلے آؤٹ پٹ، طویل کام کے گھنٹے، اعلی وشوسنییتا | صنعتی کنٹرولرز کو TTL پر مبنی آپریٹر ڈسپلے کے ساتھ جوڑتا ہے۔ |
| طبی سامان | واضح تصویر کا معیار اور مسلسل کارکردگی | مکمل سسٹم ڈیزائن کو تبدیل کیے بغیر ڈسپلے اپ گریڈ کو سپورٹ کرتا ہے۔ |
| ٹرانسپورٹیشن سسٹمز | کمپن اور ماحولیاتی مداخلت کے خلاف مزاحمت | کنٹرول یونٹس اور اسکرینوں کے درمیان قابل اعتماد مواصلات کو برقرار رکھتا ہے |
| ایمبیڈڈ سسٹمز | کومپیکٹ ڈیزائن اور لچکدار انضمام | مختلف ہارڈویئر پلیٹ فارمز کے درمیان انٹرفیس کی مطابقت فراہم کرتا ہے۔ |
| سیلف سروس ٹرمینلز | مسلسل آپریشن اور صارف دوست انٹرفیس | موثر ڈسپلے کی تبدیلی اور دیکھ بھال کی اجازت دیتا ہے۔ |
سازوسامان کے مینوفیکچررز کے لیے، ڈسپلے کی تبدیلی ہمیشہ ایک نئے LCD پینل کو منتخب کرنے کی طرح آسان نہیں ہوتی ہے۔ مختلف پینلز میں مختلف سگنل فارمیٹس، پن کی تعریفیں، ٹائمنگ پیرامیٹرز، اور وولٹیج کے تقاضے ہو سکتے ہیں۔ ایک کنورژن بورڈ مختلف ٹیکنالوجیز کے درمیان ایک پل کا کام کرتا ہے، جس سے انجینئرز کو غیر ضروری دوبارہ ڈیزائن کے کام سے بچنے میں مدد ملتی ہے۔
صنعتی آٹومیشن پروجیکٹس میں، مثال کے طور پر، ایک کنٹرولر پہلے سے ہی LVDS آؤٹ پٹ فراہم کر سکتا ہے جبکہ منتخب TFT ڈسپلے کو TTL ان پٹ کی ضرورت ہوتی ہے۔ کنٹرولر ہارڈویئر کو تبدیل کرنے کے بجائے، انجینئرز ایک LVDS کو TTL سگنل کنورژن بورڈ میں ضم کر سکتے ہیں تاکہ جلد اور مؤثر طریقے سے مطابقت حاصل کی جا سکے۔
درست کنورژن بورڈ کو منتخب کرنے کے لیے تکنیکی خصوصیات کی محتاط جانچ کی ضرورت ہوتی ہے۔ ایک مناسب حل کو نہ صرف سگنلز کو تبدیل کرنا چاہیے بلکہ پورے ڈسپلے سسٹم کے ساتھ طویل مدتی وشوسنییتا اور مطابقت کو بھی یقینی بنانا چاہیے۔
خریدنے سے پہلے درج ذیل عوامل پر غور کیا جانا چاہیے:
| سلیکشن فیکٹر | اہم تحفظات |
|---|---|
| LCD پینل مطابقت | تعاون یافتہ LCD ماڈل، ریزولوشن، انٹرفیس کی قسم، اور سگنل فارمیٹ کی تصدیق کریں۔ |
| ان پٹ سگنل کی قسم | LVDS چینل کی ترتیب، وولٹیج کی سطح، اور ٹرانسمیشن کی ضروریات کو چیک کریں۔ |
| آؤٹ پٹ انٹرفیس | یقینی بنائیں کہ TTL/RGB آؤٹ پٹ LCD پینل کنیکٹر کی تعریف سے میل کھاتا ہے۔ |
| بجلی کی ضروریات | آپریٹنگ وولٹیج اور بجلی کی کھپت کی تفصیلات کی تصدیق کریں۔ |
| ماحولیاتی حالات | درجہ حرارت کی حد، کمپن مزاحمت، اور درخواست کے ماحول پر غور کریں۔ |
| حسب ضرورت سپورٹ | ہارڈ ویئر اور سافٹ ویئر کے پیرامیٹرز کو اپنانے کے قابل سپلائرز کا انتخاب کریں۔ |
سسٹم انٹیگریشن کے دوران ایک عام غلطی صرف کنیکٹر کی ظاہری شکل کی بنیاد پر کنورژن بورڈ کا انتخاب کرنا ہے۔ دو ڈسپلے ایک جیسے کنیکٹر استعمال کر سکتے ہیں لیکن ان میں مکمل طور پر مختلف الیکٹریکل خصوصیات ہیں۔ غلط مماثلت غیر مستحکم تصاویر، غیر معمولی رنگ، یا ہارڈویئر کو نقصان پہنچا سکتی ہے۔
SKY-TDM جیسے پیشہ ور سپلائرز تکنیکی مدد فراہم کرتے ہیں تاکہ صارفین کو ان کے ڈسپلے کی وضاحتوں اور پروجیکٹ کی ضروریات کے مطابق مناسب تبادلوں کے حل کی شناخت میں مدد ملے۔
ڈسپلے سسٹم کو ڈیزائن یا اپ گریڈ کرتے وقت، انجینئر اس بات پر غور کر سکتے ہیں کہ آیا کنٹرولر کو ہم آہنگ LCD پینل سے براہ راست جوڑنا ہے یا سگنل کی تبدیلی کا حل استعمال کرنا ہے۔ اختلافات کو سمجھنے سے مینوفیکچررز کو بہتر فیصلے کرنے میں مدد ملتی ہے۔
| موازنہ آئٹم | براہ راست LCD کنکشن | LVDS سے TTL سگنل کنورژن بورڈ |
|---|---|---|
| ہارڈ ویئر کی لچک | مماثل انٹرفیس کی اقسام تک محدود | مختلف انٹرفیس کے درمیان کنکشن کی حمایت کرتا ہے۔ |
| پروڈکٹ اپ گریڈ | کنٹرولر کی تبدیلی کی ضرورت ہو سکتی ہے۔ | موجودہ ہارڈ ویئر کو کام جاری رکھنے کی اجازت دیتا ہے۔ |
| ترقیاتی لاگت | جب دوبارہ ڈیزائن کی ضرورت ہو تو زیادہ | کم کیونکہ موجودہ سسٹمز کو دوبارہ استعمال کیا جا سکتا ہے۔ |
| انجینئرنگ کا وقت | طویل ترقی سائیکل | تیز تر انضمام کا عمل |
| درخواست کی حد | نئے ملاپ کے نظام کے لیے موزوں ہے۔ | اپ گریڈ اور اپنی مرضی کے مطابق منصوبوں کے لیے مثالی۔ |
مکمل طور پر مماثل اجزاء کے ساتھ نئی مصنوعات کے لیے، براہ راست کنکشن ایک مناسب آپشن ہو سکتا ہے۔ تاہم، آلات کی اپ گریڈیشن، تبدیلی کے منصوبوں، اور اپنی مرضی کے مطابق صنعتی ایپلی کیشنز کے لیے، ایک LVDS سے TTL سگنل کنورژن بورڈ زیادہ لچک پیش کرتا ہے۔
یہ ٹیکنالوجی خاص طور پر قابل قدر ہے جب مینوفیکچررز کو موجودہ پروڈکٹ ڈھانچے کو برقرار رکھنے کی ضرورت ہوتی ہے جبکہ ڈسپلے کی کارکردگی کو بہتر بناتے ہوئے یا سامان کی سروس کی زندگی کو بڑھانا ہوتا ہے۔
LVDS سے TTL سگنل کنورژن بورڈ ایک الیکٹرانک انٹرفیس ڈیوائس ہے جو LVDS ڈسپلے سگنلز کو TTL/RGB سگنلز میں تبدیل کرتا ہے۔ یہ LVDS آؤٹ پٹ کنٹرولرز کو TTL سے مطابقت رکھنے والے LCD پینلز کے ساتھ بات چیت کرنے کے قابل بناتا ہے۔
صنعتی سامان اکثر ڈسپلے ٹیکنالوجی کی مختلف نسلوں کا استعمال کرتا ہے۔ کنورژن بورڈز کنٹرولرز اور LCD پینلز کے درمیان مطابقت کے مسائل کو حل کرتے ہیں، نئے ڈیزائن کی ضروریات کو کم کرتے ہیں اور نظام کی لچک کو بہتر بناتے ہیں۔
نہیں، مختلف LCD پینلز میں مختلف ریزولوشنز، ٹائمنگ پیرامیٹرز، کنیکٹر کی تعریفیں، اور برقی ضروریات ہوتی ہیں۔ ایک مناسب کنورژن بورڈ کو مخصوص ڈسپلے ماڈل اور سسٹم کی خصوصیات سے مماثل ہونا چاہیے۔
غلط مماثلت کے نتیجے میں اسکرین ٹمٹماہٹ، رنگ غائب، تصویر کا غیر معمولی ڈسپلے، غیر مستحکم آپریشن، یا منسلک اجزاء کو ممکنہ نقصان پہنچ سکتا ہے۔ تنصیب سے پہلے مناسب تکنیکی تصدیق ضروری ہے۔
جی ہاں SKY-TDM کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق صنعتی ڈسپلے سلوشنز کو سپورٹ کرتا ہے، بشمول انٹرفیس کنفیگریشن، LCD مطابقت، اور ایپلیکیشن مخصوص ایڈجسٹمنٹ۔
یہ ٹیکنالوجی بڑے پیمانے پر صنعتی آٹومیشن، طبی آلات، نقل و حمل کے نظام، ایمبیڈڈ ڈیوائسز، کنٹرول پینلز اور دیگر ایپلی کیشنز میں استعمال ہوتی ہے جن کے لیے قابل اعتماد ڈسپلے انضمام کی ضرورت ہوتی ہے۔
LVDS سے TTL سگنل کنورژن بورڈ جدید صنعتی نظاموں میں ڈسپلے کی مطابقت کے چیلنجوں کو حل کرنے میں اہم کردار ادا کرتا ہے۔ LVDS سگنلز کو TTL آؤٹ پٹس میں تبدیل کر کے، یہ مینوفیکچررز کو ہارڈ ویئر کی مختلف نسلوں کو جوڑنے، پروڈکٹ اپ گریڈ کو آسان بنانے، ترقیاتی اخراجات کو کم کرنے، اور سسٹم کی لچک کو بہتر بنانے کی اجازت دیتا ہے۔
صنعتی آلات پر کام کرنے والے انجینئرز کے لیے، تبادلوں کے درست حل کو منتخب کرنے کے لیے LCD وضاحتیں، سگنل کی مطابقت، آپریٹنگ ماحول، اور حسب ضرورت کے تقاضوں پر غور کرنے کی ضرورت ہے۔ ایک قابل اعتماد کنورژن بورڈ کو مستحکم ٹرانسمیشن، مضبوط مطابقت اور طویل مدتی کارکردگی فراہم کرنی چاہیے۔
SKY-TDMصنعتی ڈسپلے سلوشنز میں مہارت رکھتا ہے اور TTL سگنل کنورژن بورڈ پروڈکٹس کو قابل بھروسہ LVDS فراہم کرتا ہے جو مختلف ایپلیکیشن کی ضروریات کے لیے ڈیزائن کیا گیا ہے۔ پیشہ ورانہ تکنیکی تجربے اور اپنی مرضی کے مطابق معاونت کی صلاحیتوں کے ساتھ، SKY-TDM صارفین کو موثر اور مستحکم ڈسپلے انضمام حاصل کرنے میں مدد کرتا ہے۔
اگر آپ اپنے صنعتی ڈسپلے پروجیکٹ کے لیے قابل اعتماد LVDS سے TTL سگنل کنورژن بورڈ حل تلاش کر رہے ہیں، تو SKY-TDM پیشہ ورانہ مدد اور اپنی مرضی کے مطابق اختیارات فراہم کر سکتا ہے۔ مہربانی فرمائیںہم سے رابطہ کریںاپنی ضروریات پر بات کرنے اور اپنی درخواست کے لیے صحیح ڈسپلے کنورژن حل تلاش کرنے کے لیے آج ہی۔
